Compteur d'énergie monophasé 80A communiquant MOBDUS RS485 MID ECR180D
Compteur d'énergie électrique monophasé à lecture directe et calibre 80A communiquant en MOBDUS RS485 sur bornes à vis et certifié MID pour la refacturation énergétique
EAN
3250612231447
Conditionnement
1 Pièce
Prix
254,38 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires de parafoudre pour équip. informatique / mesure, cde et régulation 1 produit(s) disponible(s) -
Accessoires pour système bus 1 produit(s) disponible(s)
Complétez votre système
-
SMC120R
Résistance de terminaison MODBUS RTU 120 Ohm
5,57 € HT / Pièce*
-
HTG485H
Cable Modbus 25m
143,10 € HT / Pièce*

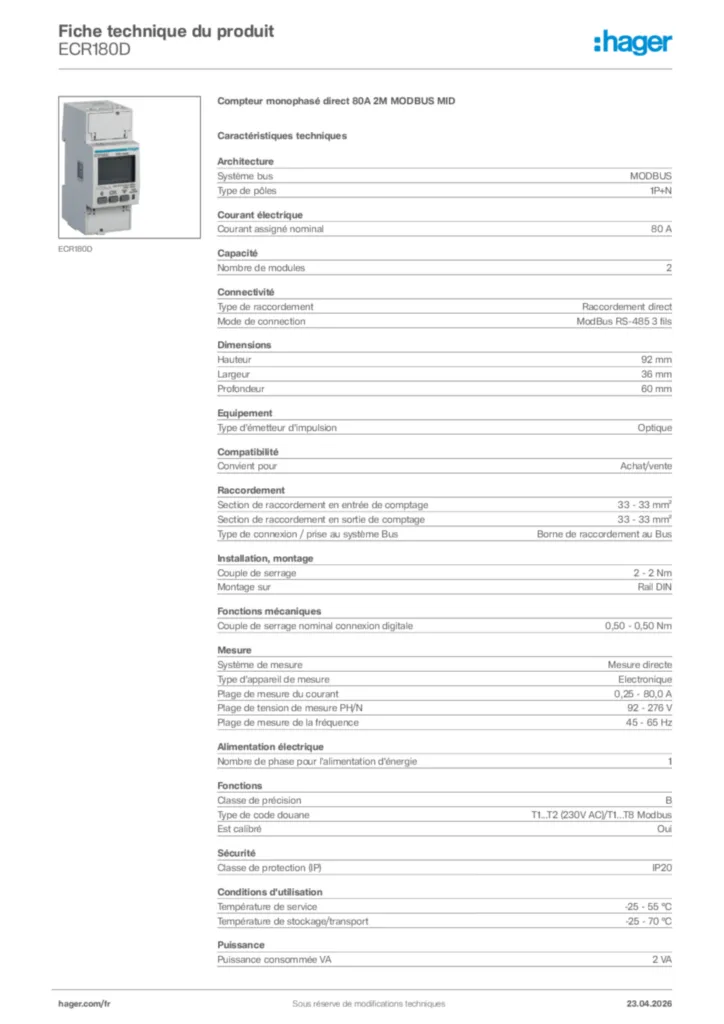

Caractéristiques techniques
Architecture
-
Système busMODBUS
-
Type de pôles1P+N
Courant électrique
-
Courant assigné nominal80 A
-
Courant de circuit de mesure maximum80 A
Capacité
-
Nombre de modules2
Connectivité
-
Type de raccordementRaccordement direct
-
Mode de connectionModBus RS-485 3 fils
Dimensions
-
Hauteur92 mm
-
Largeur36 mm
-
Profondeur60 mm
Principaux attributs électriques
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
Adapté àAchat/vente
Raccordement
-
Section de racordement en entrée de comptage33 - 33 mm²
-
Section de racordement en sortie de comptage33 - 33 mm²
-
Type de connexion/prise au Bus systèmeBorne de raccordement au Bus
Installation, montage
-
Couple de serrage2 - 2 Nm
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 80,0 A
-
Plage de tension de mesure PH/N92 - 276 V
-
Plage de mesure de la fréquence45 - 65 Hz
Alimentation électrique
-
Nombre de phase pour l'alimentation d'energie1
Fonctions
-
Classe de précisionB
-
Type de code douaneT1...T2 (230V AC)/T1...T8 Modbus
-
Est calibréOui
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN1 W
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Annexe produit
Modbus table Summary V1 14
Annexe produit International 2022-10-04
PDF836,11 kB
Modbus table for energy meters
Table Modbus pour compteurs d'énergie (version du 24/07/2019)
XLS177,00 kB -
Manuel
Installer Leaflet ECR180D
Manuel de-DE, en-GB 2024-01-11
PDF2,87 MB
Installer Leaflet ECR180D
Manuel fr-FR, it-IT 2024-01-18
PDF2,87 MB -
Catalogue
Guide de choix - Comptage
Compteurs d'énergie modulaires
PDF135,29 kB -
Annexe technique (multi-produits)
Fiche technique ECP180D ECR180D ECA180D ECM180D
Fiche technique : Gamme monophasée directe 80 A
PDF519,37 kB -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB 2024-04-15
PDF456,84 kB
