Interrupteur différentiel 40A 30mA 3P+N type F à bornes décalées CDF840F
L'interrupteur différentiel Hager CDF840F, 3P+N 40A 30mA type F à bornes Décalées assure la protection des personnes contre les effets des courants de fuite à la terre. Adapté aux réseaux triphasés, ce dispositif de 40 ampères dispose d'une sensibilité de 30mA et détecte les courants de défaut de type F. Les bornes Décalées facilitent le câblage, optimisant l'espace et réduisant le temps d'installation. Ce modèle est particulièrement recommandé pour les applications tertiaires.
EAN
3250611630425
Conditionnement
1 Pièce
Prix
498,65 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s) -
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s) -
Voir plus 2 autre(s) produit(s) disponible(s)
Complétez votre système
-
CZ001
Contact auxiliaire pour interrupteur différentiel 2(1NO+1NC) 6A 240V AC
107,75 € HT / Pièce*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
127,91 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
137,68 € HT / Pièce*
-
MZ205
Bobine manque tension 48V DC
138,50 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
134,94 € HT / Pièce*
-
MZ212
Bobine à seuil 230V AC
378,13 € HT / Pièce*
-
MZ905
Auxiliaire de télécommande
445,63 € HT / Pièce*

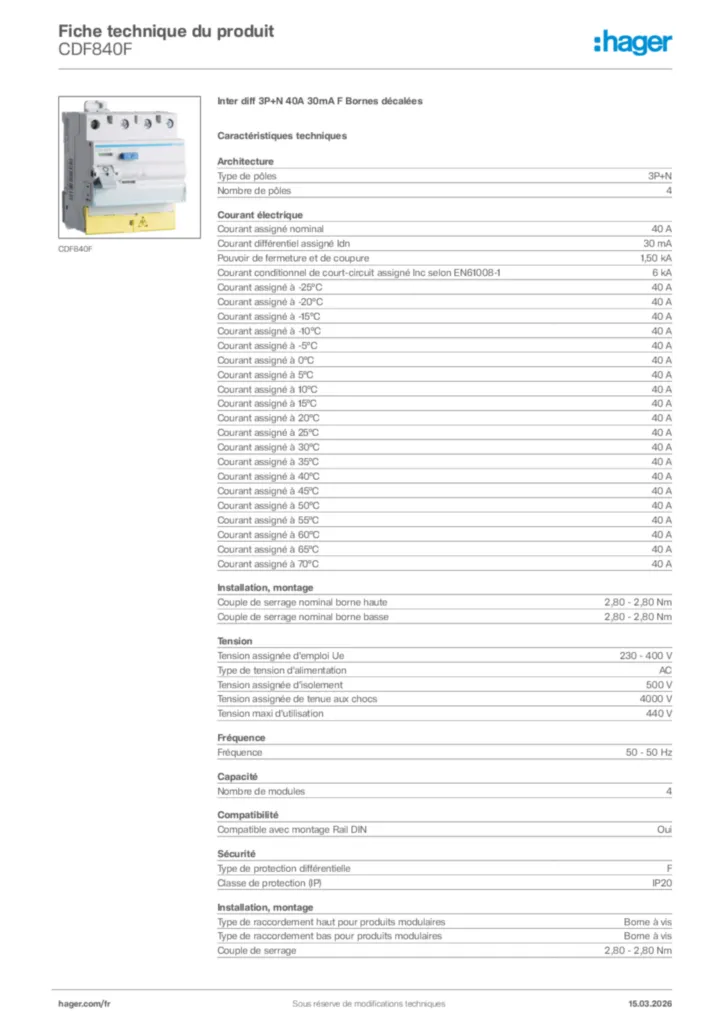

Caractéristiques techniques
Architecture
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal40 A
-
Courant différentiel assigné30 mA
-
Pouvoir de fermeture et de coupure1,50 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN 61008-16 kA
-
Courant assigné à -25°C40 A
-
Courant assigné à 20°C40 A
-
Courant assigné à -15°C40 A
-
Courant assigné à -10°C40 A
-
Courant assigné à -5°C40 A
-
Courant nominal à 0°C40 A
-
Courant assigné à 5°C40 A
-
Courant assigné à 10°C40 A
-
Courant assigné à 15°C40 A
-
Courant assigné à 20°C40 A
-
Courant assigné à 25°C40 A
-
Courant assigné à 30°C40 A
-
Courant assigné à 35°C40 A
-
Courant nominal à 40°C40 A
-
Courant assigné à 20°C40 A
-
Courant assigné à 20°C40 A
-
Courant assigné à 55°C40 A
-
Courant assigné à 60°C40 A
-
Courant assigné à 65°C40 A
-
Courant assigné à 70°C40 A
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue230 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation440 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules4
Compatibilité
-
Compatible avec montage Rail DINOui
Sécurité
-
Type de protection différentielleF
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Section de raccordement en câble souple1 - 16 mm²
-
Section de raccordement en câble rigide1 - 25 mm²
Puissance
-
Puissance dissipée totale sous IN8,1 W
Conditions d'utilisation
-
Tropicalisation/humidité/ExécutionTous climats
-
Altitude max.2 000 m
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres4 000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne décalée
-
Alignement des bornes basses pour produits modulairesBornes alignées
Dimensions
-
Hauteur84,40 mm
-
Largeur71 mm
-
Profondeur70 mm
