Coffret de dist.,Volta,UPV,5x12M,IP30,Version Suisse VU60NA
EAN
3250616615694
E-nr.
822 650 904
VPE
1 pc.
Groupe de rabais
U1
187.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Unipolaire et multipolaire 1 produit(s) disponible(s) -
Plastron pour coffret de distribution 1 produit(s) disponible(s) -
Porte/panneau de commande 5 produit(s) disponible(s) -
ystème de verrouillage 1 produit(s) disponible(s) -
Cloison de séparation comptage/distribution 1 produit(s) disponible(s) -
Voir plus 17 autre(s) produit(s) disponible(s)
Complétez votre système
-
VZ225NA
Couvert d'appareils,Volta,VU/VH60NA
24.35 CHF / pc.*
-
VZ105N
Cadre-porte,Volta,5rangées,avec porte,RAL 9010
63.50 CHF / pc.* -
VZ135NPorte,Volta, UPV/HWV,avec hublot, 5-rangées
144.00 CHF / pc.* -
VZ265NCadre-porte,Volta,5rangées,avec porte,inox
-
VZ325NCadre-porte,Volta,5rangées,avec porte,RAL9006,argenté
-
VZ335NCadre-porte,Volta,5rangées,avec porte,RAL7016,anthrazit
-
VZ302N
Fermeture,Volta,standard,pour montage dans poignée de porte
30.15 CHF / pc.*
-
VZ711Support bornier Sanvis Volta,Vector,Gala
5.25 CHF / pc.*
-
VZ115NRehausse Volta 2 pour réduire l'encastrement de 90 à 72mm pour coffret VU60ND
26.25 CHF / pc.* -
VZ602Feuille d'étiquetage/-bandes,Volta, 10 pièce
17.10 CHF / pc.* -
VZ717Système d'étiquetage,Volta, 10 pièce
8.05 CHF / jeu*
-
VZ410NAngle de jonction,Volta,pour boîte murale
8.75 CHF / pc.*
-
P031FObturateur à clips 1/2 module
0.40 CHF / pc.* -
P032FObturateur à clips 1 module
0.60 CHF / pc.* -
S35SObturateur en bande 12 M
3.35 CHF / pc.*
-
VZ411Naide au montage,Volta,pour l'encastrement
15.85 CHF / pc.* -
VZ505NGabarit de renforcement,Volta, pour UPV VU60
212.00 CHF / pc.* -
VZ535Clip-schéma,Volta,pour tableau circuit
4.60 CHF / pc.* -
VZ555NCadre porteur,Volta,5-rangées,encastré coffret de distribution
25.45 CHF / pc.*
-
VZ404Détergent ,volta,pour surfaces plastique
30.60 CHF / pc.*
-
VZ406Profilé chapeau,Volta, abaissé, pour boîtier mural
9.25 CHF / pc.*

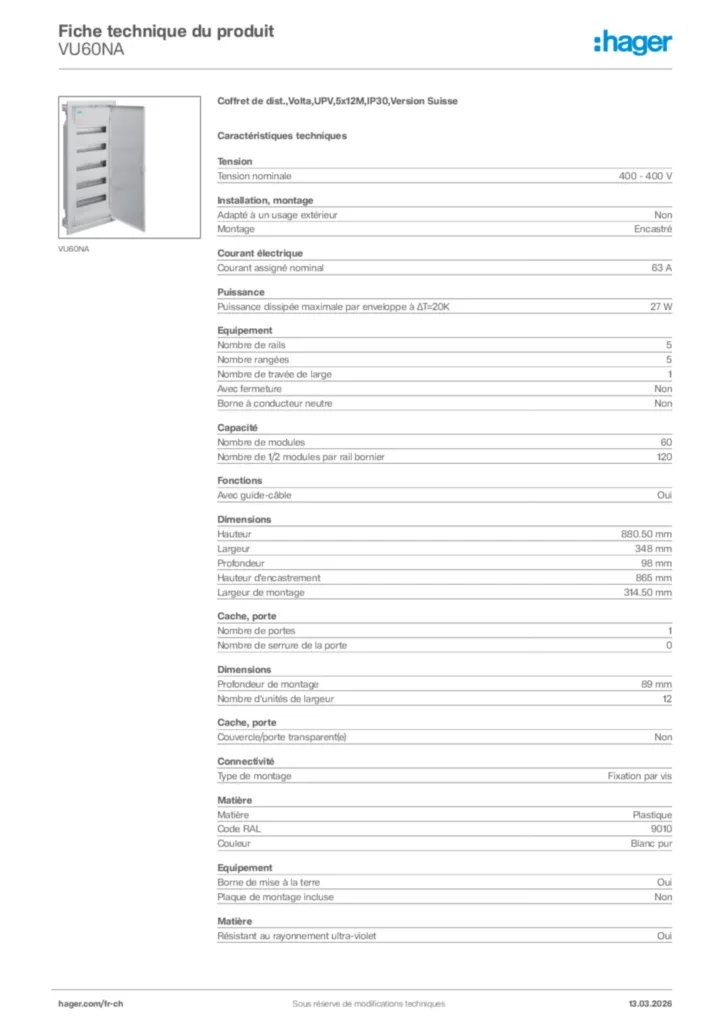

Caractéristiques techniques
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEncastré
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails5
-
Nombre rangées5
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules60
-
Nombre de 1/2 modules par rail bornier120
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur880,50 mm
-
Largeur348 mm
-
Profondeur98 mm
-
Hauteur d'encastrement865 mm
-
Largeur de montage314,50 mm
-
Profondeur de montage89 mm
-
Nombre d'unités de largeur12
Cache, porte
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageFixation par vis
Matière
-
MatièrePlastique
-
Code RAL9010
-
CouleurBlanc pur
-
Résistant au rayonnement ultra-violetOui
Sécurité
-
Classe de protectionClasse II
-
Indice de protection IPIP30
-
Type de verrouillageLoquet, Sans serrure
-
GWT tenue au fil incandescent650 °C
