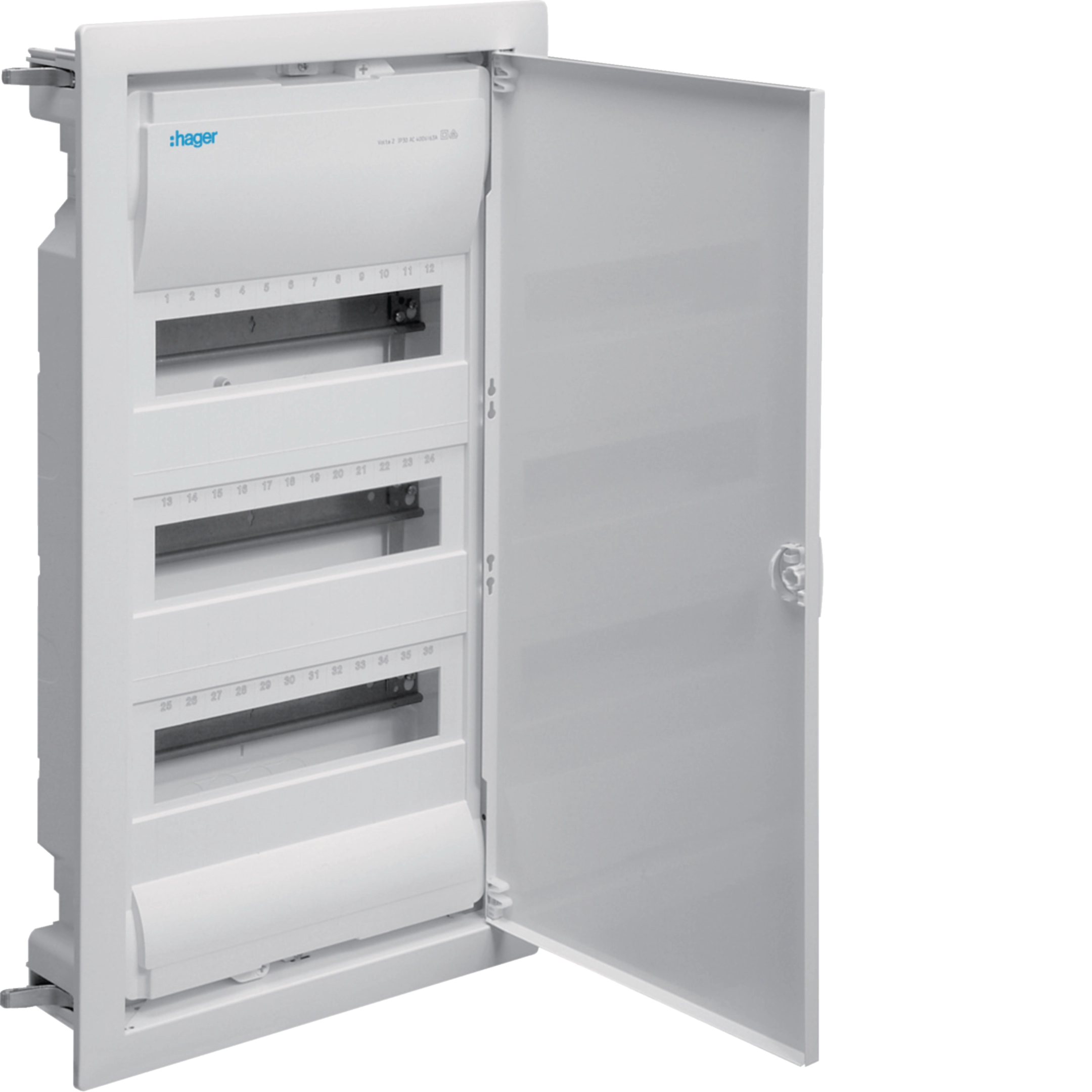

Distributeur ENC Hager volta 3-rangées 12UM IP30 348×630×94.5mm VH36NA
Distributeur ENC Hager volta, mode de montage paroi creuse, nombre de rangées 3, largeur en unités de division 12, indice de protection IP30, largeur 348 mm, hauteur 630 mm, profondeur 94.5 mm, matériau du boîtier tôle d'acier, couleur blanc pur, numéro RAL 9010, rail DIN, type de couvercle avec découpe, type de fermeture bouton-poussoir
EAN
3250616614772
E-nr.
822 730 904
VPE
1 pc.
Groupe de rabais
U1
Prix*
152.50 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Composants pour le câblage, l'entrée de câble et la fixation de câble 1 produit(s) disponible(s) -
Porte/panneau de commande 3 produit(s) disponible(s) -
Plaque de montage pour coffret de distribution 1 produit(s) disponible(s) -
Plaque/cache/barrette d'inscription 4 produit(s) disponible(s) -
Accessoires communs 3 produit(s) disponible(s) -
Pochette/support documents 1 produit(s) disponible(s)
Complétez votre système
-
VZ318N
plaque de montage, Volta, 3 rangées, saillie
47.20 CHF / pc.*
-
VZ113N
Rehausse Volta 2 pour réduire l'encastrement de 90 à 72mm pour coffret VU36ND
22.20 CHF / pc.* -
VZ143NCadre-porte, Volta, 3rangées, sans porte, RAL 9010
28.35 CHF / pc.* -
VZ717Système d'étiquetage, Volta, 10 pièce
8.30 CHF / jeu* -
VZ602Feuille d'étiquetage/-bandes, Volta, 10 pièce
17.60 CHF / pc.*
-
VZ538
Protection de plâtre, Volta, 3-rangées, réutilisable
15.20 CHF / pc.* -
VZ535Clip-schéma, Volta, pour tableau circuit
4.75 CHF / pc.* -
VZ503NGabarit de renforcement, Volta, pour UPV VU36
188.00 CHF / pc.*
-
S35SObturateur en bande 12 M
3.40 CHF / pc.* -
P031FObturateur à clips 1/2 module
0.40 CHF / pc.* -
P032FObturateur à clips 1 module
0.60 CHF / pc.*
-
VZ404Détergent , volta, pour surfaces plastique
31.20 CHF / pc.*
-
VZ406Profilé chapeau, Volta, abaissé, pour boîtier mural
9.55 CHF / pc.*
-
VZ410NAngle de jonction, Volta, pour boîte murale
9.00 CHF / pc.*
-
VZ711Support bornier Sanvis Volta, Vector, Gala
5.40 CHF / pc.*
-
VZ223NAPlastron, Volta, UPV/HWV, 3-rangées
17.45 CHF / pc.*
Caractéristiques techniques
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageCloison creuse
Courant électrique
-
Courant assigné nominal63 A
Puissance
-
Puissance dissipée maximale par enveloppe à ΔT=20K22,50 W
Equipement
-
Nombre de rails3
-
Nombre rangées3
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules36
-
Nombre de 1/2 modules par rail bornier72
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur630,50 mm
-
Largeur348 mm
-
Profondeur98 mm
-
Hauteur d'encastrement596 mm
-
Largeur de montage314 mm
-
Profondeur de montage89 mm
-
Nombre d'unités de largeur12
Cache, porte
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageFixation par vis
Matière
-
MatièrePlastique
-
Code RAL9010
-
CouleurBlanc pur
-
Résistant au rayonnement ultra-violetOui
Sécurité
-
Classe de protectionClasse II
-
Indice de protection IPIP30
-
Type de verrouillageLoquet, Sans serrure
-
GWT tenue au fil incandescent850 °C
Données environnementales
