Distributeur AP Hager vector 3-rangées 18UM IP65 418×602×151mm avec entrée VE318PN
EAN
3250616450400
E-nr.
822 231 304
VPE
1 pc.
Groupe de rabais
U1
Prix*
379,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Borne enfichable 20 produit(s) disponible(s) -
Module de distribution pour bornes 1 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 1 produit(s) disponible(s) -
Bouchon obturateur pour presse-étoupe aérateur 2 produit(s) disponible(s) -
Ecrous presse-étoupe 7 produit(s) disponible(s) -
Voir plus 16 autre(s) produit(s) disponible(s)
Complétez votre système
-
KN06E
Bornier terre sanvis 5x4mm2 + 1x25mm2
5.55 CHF / pc.* -
KN06NBornier neutre sanvis 5x4mm2 + 1x25mm2
5.55 CHF / pc.* -
KN06PBornier phase sanvis 5x4mm2 + 1x25mm2
5.55 CHF / pc.* -
KN10EBornier terre sanvis 8x4mm2 + 2x25mm2
6.30 CHF / pc.* -
KN10NBornier neutre sanvis 8x4mm2 + 2x25mm2
6.30 CHF / pc.* -
KN10PBornier phase sanvis 8x4mm2 + 2x25mm2
6.30 CHF / pc.* -
KN14EBornier terre sanvis 11x4mm2 + 3x25mm2
7.40 CHF / pc.* -
KN14NBornier neutre sanvis 11x4mm2 + 3x25mm2
7.40 CHF / pc.* -
KN14PBornier phase sanvis 11x4mm2 + 3x25mm2
7.40 CHF / pc.* -
KN18EBornier terre sanvis 14x4mm2 + 4x25mm2
8.70 CHF / pc.* -
KN18NBornier neutre sanvis 14x4mm2 + 4x25mm2
8.70 CHF / pc.* -
KN18PBornier phase sanvis 14x4mm2 + 4x25mm2
8.70 CHF / pc.* -
KN22EBornier terre sanvis 17x4mm2 + 5x25mm2
12.50 CHF / pc.* -
KN22NBornier neutre sanvis 17x4mm2 + 5x25mm2
12.50 CHF / pc.* -
KN22PBornier phase sanvis 17x4mm2 + 5x25mm2
12.50 CHF / pc.* -
KN26EBornier terre sanvis 20x4mm2 + 6x25mm2
14.75 CHF / pc.* -
KN26NBornier neutre sanvis 20x4mm2 + 6x25mm2
14.75 CHF / pc.* -
KN26PBornier phase sanvis 20x4mm2 + 6x25mm2
14.75 CHF / pc.* -
KN99E10 cavalier pont bornier sanvis terre,1Set=10 pièces
33.85 CHF / pc.* -
KN99P10 cavalier pont bornier sanvis phase,1Set=10 pièces
33.85 CHF / pc.*
-
VZ748
Accessoire de finition goulotte/coffret Vector IP55 18 modules
14.85 CHF / pc.*
-
VZ013V
bouchon obturateur pour presse-étoupe aérateur, pour M20/25
9.25 CHF / pc.* -
VZ021Vbouchon obturateur pour presse-étoupe aérateur, pour M32
13.05 CHF / pc.*
-
VZ016M
presse-étoupe, vector, IP65, M16, plastique
3.10 CHF / pc.* -
VZ020Dpresse-étoupe aérateur, IP66, M20
26.05 CHF / pc.* -
VZ020Mpresse-étoupe, vector, IP65, M20, plastique
4.45 CHF / pc.* -
VZ025Dpresse-étoupe aérateur, IP66, M25
34.70 CHF / pc.* -
VZ025Mpresse-étoupe, vector, IP65, M25, plastique
8.20 CHF / pc.* -
VZ032Dpresse-étoupe aérateur, IP66, M32
49.30 CHF / pc.* -
VZ040Mpresse-étoupe, vector, IP65, M40, plastique
19.55 CHF / pc.*
-
VZ311Serrure coffret étanche Vector IP55
40.45 CHF / pc.*
-
VZ750câblage canal
32.10 CHF / pc.*
-
VZ754Manchons d'accouplement Vector IP55, ensemble: 10 pièce
13.65 CHF / pc.* -
VZ758Passe-câble Vector pour réduction du degré de protection à IP54
12.40 CHF / pc.*
-
KN99N10 cavaliers pont bornier SanVis neutre,1Set=10 pièces
33.85 CHF / pc.*
-
VZ461Support de bornes,Volta,QuickConnect,equip.,1R
32.70 CHF / pc.* -
VZ462Support de bornes,Volta,QuickConnect,equip.,2R
42.40 CHF / pc.* -
VZ463Support de bornes,Volta,QuickConnect,equip.,3R
57.10 CHF / pc.* -
VZ464Support de bornes,Volta,QuickConnect,equip.,4R
64.20 CHF / pc.* -
VZ744Adaptateur
4.60 CHF / pc.*
-
FZ401Jeu de bouchons pour entrée de câbles FZ402 pour armoires IP54 Univers
14.15 CHF / pc.* -
VZ408Rails de serrage des câbles,Volta, APV
28.95 CHF / pc.*
-
VZ011pattes de fixation murale, pour Vector
25.45 CHF / pc.* -
VZ759drainage bouchon
6.25 CHF / pc.*
-
VZ404Détergent ,volta,pour surfaces plastique
31.20 CHF / pc.*

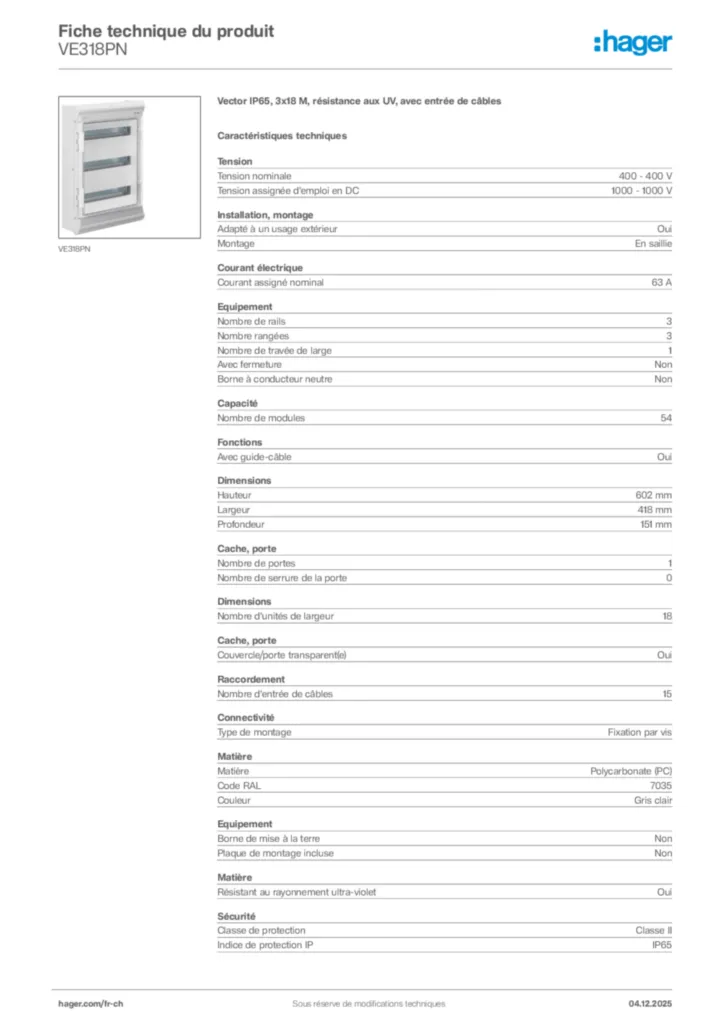

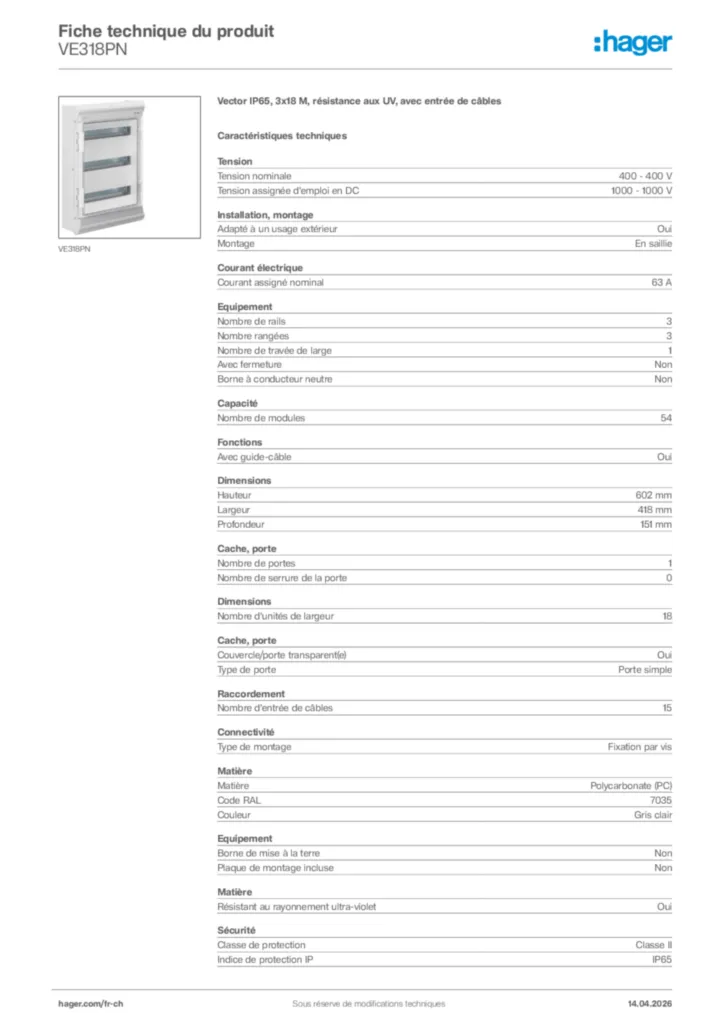

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles15
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurOui
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails3
-
Nombre rangées3
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreNon
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules54
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur602 mm
-
Largeur418 mm
-
Profondeur151 mm
-
Nombre d'unités de largeur18
Cache, porte
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Oui
Connectivité
-
Type de montageFixation par vis
Matière
-
MatièrePolycarbonate (PC)
-
Code RAL7035
-
CouleurGris clair
-
Résistant au rayonnement ultra-violetOui
Sécurité
-
Classe de protectionClasse II
-
Indice de protection IPIP65
-
Type de verrouillageLoquet, Sans serrure
-
GWT tenue au fil incandescent850 °C
