Suisse
Distributeur AP Hager vector, mode de montage apparent, nombre de rangées 2, largeur en unités de division 36, indice de protection IP54/IP65, largeur 418 mm, hauteur 452 mm, profondeur 151 mm, matériau du boîtier matière synthétique, couleur gris clair, numéro RAL 7035, rail DIN, type de couvercle avec découpe, couvercle/porte transparente
EAN
3250616459304
E-nr.
822 220 364
VPE
1 pc.
Groupe de rabais
U1
Distributeur AP Hager vector 2-rangées 36UM IP54/IP65 418×452×151mm VE218AK
Prix*
228.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Bande d'obturation 2 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 1 produit(s) disponible(s) -
Accessoires pour bloc de jonction 1 produit(s) disponible(s) -
Produit de nettoyage 1 produit(s) disponible(s) -
Accessoires communs 1 produit(s) disponible(s)
Complétez votre système
-
JP015
Obturateur en bande 18 modules
7.45 CHF / pc.* -
VZ416Obturateur en bande pour coffrets Vector IP55 18 modules RAL 7035 Gris clair
6.55 CHF / pc.*
-
VZ744
Adaptateur
5.05 CHF / pc.*
-
VZ404
Détergent , volta, pour surfaces plastique
33.90 CHF / pc.*
-
VZ759
drainage bouchon
6.90 CHF / pc.*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles15
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails2
-
Nombre rangées2
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreOui
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules36
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur452 mm
-
Largeur418 mm
-
Profondeur151 mm
-
Nombre d'unités de largeur18
Cache, porte
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Oui
-
Type de portePorte simple
Matière
-
MatièrePolystyrène (PS)
-
Code RAL7035
-
CouleurGris clair
-
Résistant au rayonnement ultra-violetNon
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK07
-
Indice de protection IPIP65
-
Type de verrouillageLoquet, Sans serrure
-
GWT tenue au fil incandescent750 °C
-
Indice de protection avec porte IPIP65
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit VE218AK
-

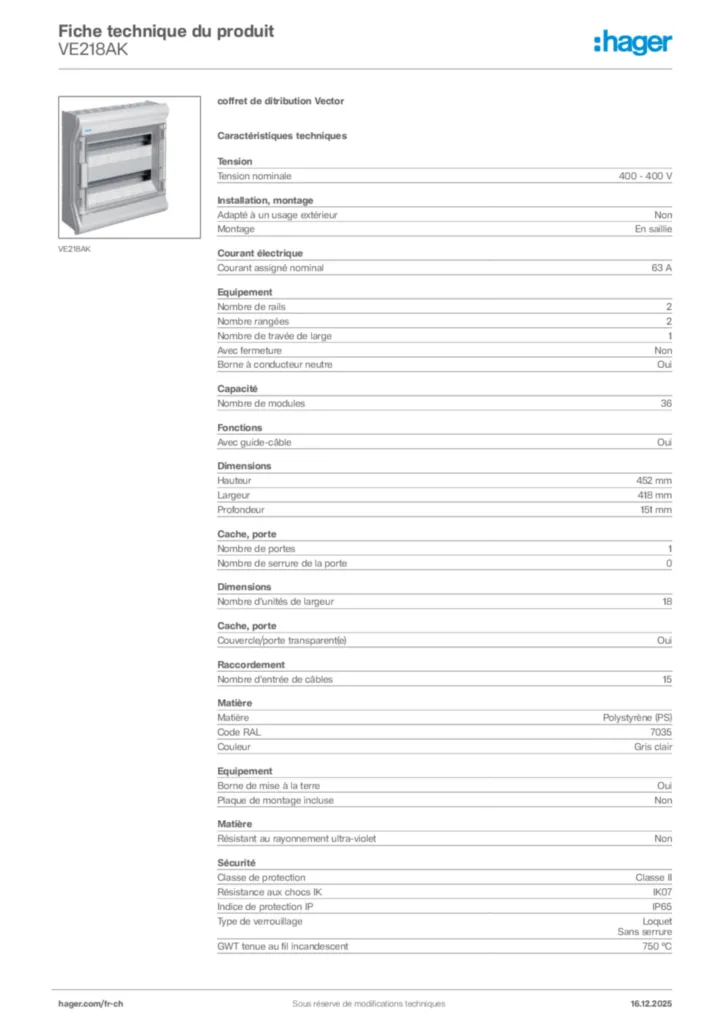

Fiche technique
Hager Fiche technique du produit VE218AK
coffret de ditribution Vector
PDF -
Guide d'installation
Guide d'installation International 2020-01-01
PDF1,93 MB
Guide d'installation International 2022-02-07
PDF4,31 MB
Guide d'installation International 2022-02-07
PDF4,24 MB
Montageanleitung Klemmenträger
Guide d'installation International 2009-11-26
PDF608,90 kB -
BIM Objets Revit
BIM Objets Revit de-CH 2026-02-12
RFA1,37 MB
BIM Objets Revit de-CH 2026-02-12
RFA1,41 MB
BIM Objets Revit en-GB 2026-02-12
RFA1,41 MB
BIM Objets Revit en-GB 2026-02-12
RFA1,38 MB
BIM Objets Revit fr-CH 2026-02-12
RFA1,42 MB
BIM Objets Revit fr-CH 2026-02-12
RFA1,39 MB
BIM Objets Revit it-CH 2026-02-12
RFA1,42 MB
BIM Objets Revit it-CH 2026-02-12
RFA1,39 MB
Range : Vector. Switchboard IP65 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,28 MB
Range : Vector. Switchboard IP65 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,27 MB
Range : Vector. Switchboard IP65 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,29 MB
Range : Vector. Switchboard IP65 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,27 MB
Range : Vector. Switchboard IP65 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,29 MB
Range : Vector. Switchboard IP65 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,27 MB
Range : Vector. Switchboard IP65 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,29 MB
Range : Vector. Switchboard IP65 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,27 MB
Range Vector enclosures for CH (Lang. : en) IP55 with installation System hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,27 MB
Range Vector enclosures for CH (Lang. : en) IP55 with installation System no hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,27 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-11-14
PDF257,02 kB
Declaration
Déclaration de conformité International 2022-12-19
PDF258,36 kB
