Distributeur AP Hager vector 1-rangée 3UM IP65 111×175×93mm sans entrée VE103SN

Distributeur AP Hager vector, mode de montage apparent, nombre de rangées 1, largeur en unités de division 3, indice de protection IP65, largeur 111 mm, hauteur 175 mm, profondeur 93 mm, matériau du boîtier matière synthétique, couleur gris clair, numéro RAL 7035, rail DIN, type de couvercle fermé
EAN
3250616450417
E-nr.
822 210 044
VPE
1 pc.
Groupe de rabais
U1
Prix*
44.90 CHF
/ pc. *
44.90 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Distributeur AP Hager vector 1-rangée 3UM IP65 111×175×93mm sans entrée

VE103SN

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Voir plus (26)
    • Produit de nettoyage 1 produit(s) disponible(s)
    • Acces­soires communs 2 produit(s) disponible(s)
    • Bouchon obtu­ra­teur pour presse-­étoupe aéra­teur 2 produit(s) disponible(s)
    • Ecrous presse-­étoupe 7 produit(s) disponible(s)
    • Compo­sants pour le câblage, l'en­trée de câble et la fixa­tion de câble 2 produit(s) disponible(s)
    • Bande d'ob­tu­ra­tion 1 produit(s) disponible(s)

    Complétez votre système

    • Produit de nettoyage
    • Acces­soires communs
    • Bouchon obtu­ra­teur pour presse-­étoupe aéra­teur
    • Ecrous presse-­étoupe
    • Compo­sants pour le câblage, l'en­trée de câble et la fixa­tion de câble
    • Bande d'ob­tu­ra­tion
    • Borne enfi­chable
    • Module de distri­bu­tion pour bornes
    • Système de verrouillage
    • Presse-­étoupe
    • Acces­soires pour bloc de jonc­tion
    • VZ404

      Détergent , volta, pour surfaces plastique
      31.20 CHF  / pc.*
    • VZ759

      drainage bouchon
      6.25 CHF  / pc.*
    • VZ011

      pattes de fixation murale, pour Vector
      25.45 CHF  / pc.*
    • VZ013V

      bouchon obturateur pour presse-étoupe aérateur, pour M20/25
      9.25 CHF  / pc.*
    • VZ021V

      bouchon obturateur pour presse-étoupe aérateur, pour M32
      13.05 CHF  / pc.*
    • VZ016M

      presse-étoupe, vector, IP65, M16, plastique
      3.10 CHF  / pc.*
    • VZ020M

      presse-étoupe, vector, IP65, M20, plastique
      4.45 CHF  / pc.*
    • VZ025M

      presse-étoupe, vector, IP65, M25, plastique
      8.20 CHF  / pc.*
    • VZ040M

      presse-étoupe, vector, IP65, M40, plastique
      19.55 CHF  / pc.*
    • VZ020D

      presse-étoupe aérateur, IP66, M20
      26.05 CHF  / pc.*
    • VZ025D

      presse-étoupe aérateur, IP66, M25
      34.70 CHF  / pc.*
    • VZ032D

      presse-étoupe aérateur, IP66, M32
      49.30 CHF  / pc.*
    • FZ401

      Jeu de bouchons pour entrée de câbles FZ402 pour armoires IP54 Univers
      14.15 CHF  / pc.*
    • VZ408

      Rails de serrage des câbles, Volta, APV
      28.95 CHF  / pc.*
    • VZ413

      Obturateur en bande pour coffrets Vector IP55 6 modules RAL 7035 Gris clair
      2.20 CHF  / pc.*
    • KN10N

      Bornier neutre sanvis 8x4mm2 + 2x25mm2
      6.30 CHF  / pc.*
    • KN10E

      Bornier terre sanvis 8x4mm2 + 2x25mm2
      6.30 CHF  / pc.*
    • KN06N

      Bornier neutre sanvis 5x4mm2 + 1x25mm2
      5.55 CHF  / pc.*
    • KN06E

      Bornier terre sanvis 5x4mm2 + 1x25mm2
      5.55 CHF  / pc.*
    • KN10P

      Bornier phase sanvis 8x4mm2 + 2x25mm2
      6.30 CHF  / pc.*
    • KN06P

      Bornier phase sanvis 5x4mm2 + 1x25mm2
      5.55 CHF  / pc.*
    • KJ01B

      Répartiteur à barrettes étagé 80A, 4 pole 1x 2, 5-16 ²/8x 1, 5-10² par pole
      129.00 CHF  / pc.*
    • VZ311

      Serrure coffret étanche Vector IP55
      40.45 CHF  / pc.*
    • VZ758

      Passe-câble Vector pour réduction du degré de protection à IP54
      12.40 CHF  / pc.*
    • VZ754

      Manchons d'accouplement Vector IP55, ensemble: 10 pièce
      13.65 CHF  / pc.*
    • VZ744

      Adaptateur
      4.60 CHF  / pc.*

    Caractéristiques techniques

    Raccor­de­ment
    • Nombre d'en­trée de câbles
      2
    Tension
    • Tension nomi­nale
      400 - 400 V
    • Tension assi­gnée d'em­ploi en DC
      1000 - 1000 V
    Instal­la­tion, montage
    • Adapté à un usage exté­rieur
      Oui
    • Montage
      En saillie
    Courant élec­trique
    • Courant assigné nominal
      63 A
    Equi­pe­ment
    • Nombre de rails
      1
    • Nombre rangées
      1
    • Nombre de travée de large
      1
    • Avec ferme­ture
      Non
    • Plaque de montage incluse
      Non
    Capa­cité
    • Nombre de modules
      3
    Fonc­tions
    • Avec guide-­câble
      Oui
    Dimen­sions
    • Hauteur
      175 mm
    • Largeur
      111 mm
    • Profon­deur
      93 mm
    • Nombre d'unités de largeur
      3
    Cache, porte
    • Nombre de portes
      1
    • Nombre de serrure de la porte
      0
    • Couver­cle/­porte trans­pa­rent(e)
      Oui
    Matière
    • Matière
      Poly­car­bo­nate (PC)
    • Code RAL
      7035
    • Couleur
      Gris clair
    • Résis­tant au rayon­ne­ment ultra-­violet
      Oui
    Sécu­rité
    • Classe de protec­tion
      Classe II
    • Résis­tance aux chocs IK
      IK07
    • Indice de protec­tion IP
      IP65
    • Type de verrouillage
      Loquet, Sans serrure
    • GWT tenue au fil incan­des­cent
      850 °C

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    PEP - ENCLOSURE SURFACE GAMMA 26 M (english)
    PDF
    25,39 MB
    Hager déclaration REACH VE103SN
    PDF
    Hager Rapport RoHS VE103SN
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image VE103SN | Hager Suisse

      Image produit VE103SN

    • Fiche technique

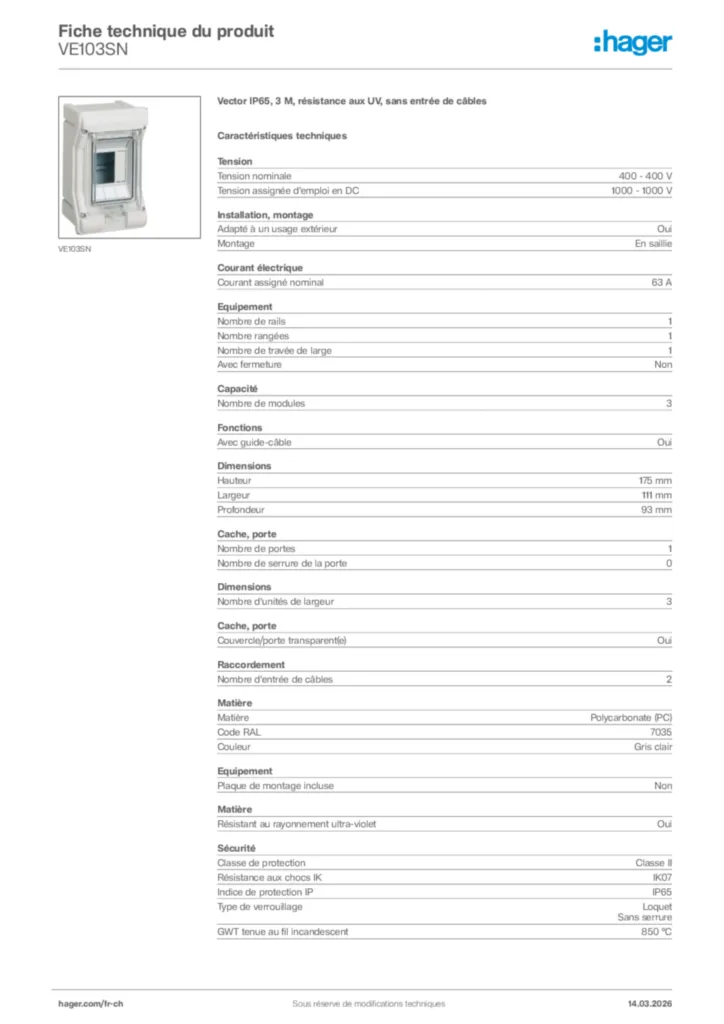

      Image Hager Fiche technique du produit VE103SN | Hager Suisse

      Hager Fiche technique du produit VE103SN

      Vector IP65, 3 M, résistance aux UV, sans entrée de câbles

      PDF

    • Guide d'installation

      Image Guide d'installation International 2022-02-07 | Hager Suisse

      Guide d'installation International 2022-02-07

      PDF
      3,75 MB

    • BIM Objets Revit

      Image Range : Vector. Switchboard IP65 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Vector. Switchboard IP65 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit en-GB 2020-01-01

      RFA
      1,35 MB
      Image Range : Vector. Switchboard IP65 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Vector. Switchboard IP65 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit en-GB 2020-01-01

      RFA
      1,34 MB
      Image Range : Vector. Switchboard IP65 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Vector. Switchboard IP65 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit fr-FR 2020-01-01

      RFA
      1,37 MB
      Image Range : Vector. Switchboard IP65 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Vector. Switchboard IP65 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit fr-FR 2020-01-01

      RFA
      1,35 MB
      Image Range : Vector. Switchboard IP65 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Vector. Switchboard IP65 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit de-DE 2020-01-01

      RFA
      1,36 MB
      Image Range : Vector. Switchboard IP65 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Vector. Switchboard IP65 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit de-DE 2020-01-01

      RFA
      1,34 MB
      Image Range : Vector. Switchboard IP65 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Vector. Switchboard IP65 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit it-IT 2024-01-18

      RFA
      1,36 MB
      Image Range : Vector. Switchboard IP65 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Vector. Switchboard IP65 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit it-IT 2024-01-18

      RFA
      1,35 MB
      Image Range Vector enclosures for CH (Lang. : en) IP65 with installation System hosted-V2021 | Hager Suisse

      Range Vector enclosures for CH (Lang. : en) IP65 with installation System hosted-V2021

      BIM Objets Revit en-GB 2020-01-01

      RFA
      1,35 MB
      Image Range Vector enclosures for CH (Lang. : en) IP65 with installation System no hosted-V2021 | Hager Suisse

      Range Vector enclosures for CH (Lang. : en) IP65 with installation System no hosted-V2021

      BIM Objets Revit en-GB 2020-01-01

      RFA
      1,34 MB

    • Déclaration de conformité

      Image Declaration | Hager Suisse

      Declaration

      Déclaration de conformité International 2022-11-14

      PDF
      257,02 kB
      Image Declaration | Hager Suisse

      Declaration

      Déclaration de conformité International 2022-12-19

      PDF
      258,36 kB
