    Actionneur-commutateur/jalousie KNX Secure AMD Hager, charge capacitive
    EAN
    3250610050064
    E-nr.
    405 432 546
    VPE
    1 pc.
    Groupe de rabais
    T4
    • Action­neurs de commu­ta­tion

    Actionneur-commutateur/jalousie KNX Secure AMD Hager 16-/8-fois 16A TYMS616D

    Prix*
    807.00 CHF
    / pc. *
    807.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Actionneur-commutateur/jalousie KNX Secure AMD Hager 16-/8-fois 16A

    TYMS616D

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Produits compatibles

    • Produits liés 6 produit(s) disponible(s)

    Produits liés

    • WHT75000A

      kallysto pour combinaison: Thermostat d'ambiance KNX Secure boutons + face Blanc
      299.00 CHF  / pc.*
    • WHT75000B

      kallysto avec plaque de fixation: Thermostat KNX Secure boutons et face Blanc
      302.00 CHF  / pc.*
    • WHT75000Q

      kallysto apparent complet: Thermostat d'ambiance KNX Secure Ultra Blanc
      307.00 CHF  / pc.*
    • WHT75005A

      kallysto pour combinaison: Thermostat d'ambiance KNX Secure boutons + face Noir
      302.00 CHF  / pc.*
    • WHT75005B

      kallysto avec plaque de fixation: Thermostat KNX Secure boutons et face Noir
      305.00 CHF  / pc.*
    • WHT75005Q

      kallysto apparent complet: Thermostat d'ambiance KNX Secure Noir
      310.00 CHF  / pc.*

    Caractéristiques techniques

    Connec­ti­vité
    • Avec système bus KNX
      Oui
    • Avec système bus radio-KNX
      Non
    Réglages
    • Modes de confi­gu­ra­tion supportés
      ETS, easy
    Dimen­sions
    • Hauteur
      90 mm
    • Profon­deur
      65 mm
    • Profon­deur de montage
      65 mm
    • Nombre d'unités de largeur
      8
    Matière
    • Couleur
      Gris clair
    Equi­pe­ment
    • Avec inter­rup­teur pour commu­ta­tion manuelle
      Oui
    • Fréquence radio bidi­rec­tion­nelle
      Non
    Courant élec­trique
    • Courant assigné nominal
      16 A
    • Courant absorbé bus (repos)
      3 mA
    Fréquence
    • Fréquence
      50 - 60 Hz
    Puis­sance
    • Ampoules à incan­des­cence 230 V
      2300 - 2300 W
    • Puis­sance de sortie
      2300 W
    • Ampoules à incan­des­cence et halo­gènes 230 V
      2300 W
    Tension
    • Tension assi­gnée d'em­ploi Ue
      230 - 230 V
    • Tension d'ali­men­ta­tion du système
      30 V DC via le bus
    • Tension de service par bus
      21 - 32 V
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -5 - 45 °C
    Raccor­de­ment
    • Section de raccor­de­ment en câble rigide
      0.5 - 6 mm²
    • Section de raccor­de­ment en câble souple
      0.5 - 4 mm²
    Textes
    • Fonc­tion
      Avec fonc­tions de sécu­rité par ex. pour vent, pluie, alarme, Avec fonc­tion de posi­tion­ne­ment pour posi­tion de store et des lamelles, Avec fonc­tion protec­tion solaire
    • Type de raccor­de­ment
      Avec bornes enfi­chables Quick­Con­nect

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    PEP - Heating actuator 6 channels KNX, with regulation, 24/230V (English)
    PDF
    266,23 kB
    Déclaration REACH TYMS616D
    PDF
    Rapport RoHS TYMS616D
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image TYMS616D | Hager Suisse

      Image produit TYMS616D

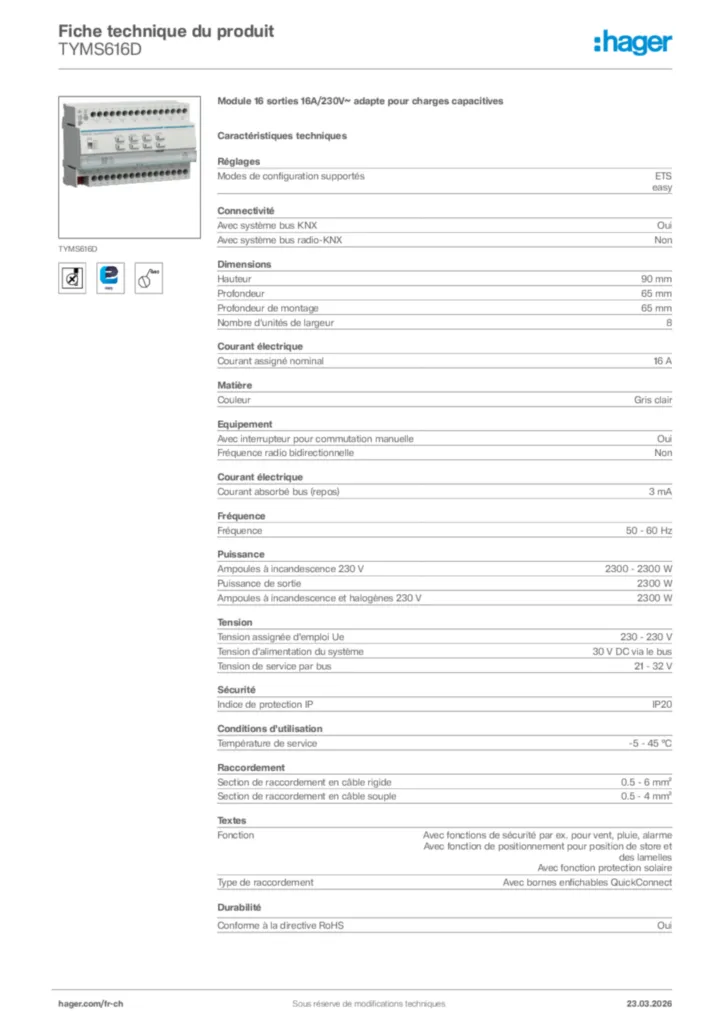

    • Fiche technique

      Image Hager Fiche technique du produit TYMS616D | Hager Suisse

      Hager Fiche technique du produit TYMS616D

      Module 16 sorties 16A/230V~ adapte pour charges capacitives

      PDF

    • Mode d'emploi

      Image Mode d'emploi zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-03-03 | Hager Suisse

      Mode d'emploi zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-03-03

      PDF
      3,76 MB

    • Guide d'installation

      Image Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2024-11-07 | Hager Suisse

      Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2024-11-07

      PDF
      5,05 MB

    • Manuel

      Image Manuel de-AT, de-DE, de-CH 2025-02-21 | Hager Suisse

      Manuel de-AT, de-DE, de-CH 2025-02-21

      PDF
      1,47 MB
      Image Manuel en-AU, en-NZ, en-GB, en-US 2025-02-21 | Hager Suisse

      Manuel en-AU, en-NZ, en-GB, en-US 2025-02-21

      PDF
      1,54 MB
      Image Manuel fr-FR, fr-BE, fr-CH 2025-02-21 | Hager Suisse

      Manuel fr-FR, fr-BE, fr-CH 2025-02-21

      PDF
      1,53 MB
      Image Manuel it-IT, it-CH 2025-02-21 | Hager Suisse

      Manuel it-IT, it-CH 2025-02-21

      PDF
      1,54 MB

    • Base de données des produits KNX

      Image ETS Database for TYMS616D | Hager Suisse

      ETS Database for TYMS616D

      Base de données des produits KNX en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2023-04-05

      KNXPROD
      976,08 kB

    • Guide d'application

      Image Guide d'application de-DE 2023-03-22 | Hager Suisse

      Guide d'application de-DE 2023-03-22

      PDF
      4,50 MB
      Image Guide d'application en-GB 2023-03-21 | Hager Suisse

      Guide d'application en-GB 2023-03-21

      PDF
      3,92 MB
      Image Guide d'application en-GB 2023-03-21 | Hager Suisse

      Guide d'application en-GB 2023-03-21

      PDF
      11,10 MB
      Image Guide d'application en-GB 2024-06-27 | Hager Suisse

      Guide d'application en-GB 2024-06-27

      PDF
      1,86 MB
      Image Guide d'application fr-FR 2023-03-29 | Hager Suisse

      Guide d'application fr-FR 2023-03-29

      PDF
      10,77 MB

    • Déclaration de conformité

      Image Déclaration de conformité International 2023-02-06 | Hager Suisse

      Déclaration de conformité International 2023-02-06

      PDF
      380,42 kB
      Image Déclaration de conformité International 2023-02-06 | Hager Suisse

      Déclaration de conformité International 2023-02-06

      PDF
      279,66 kB
