Inverseur modulaire 1 pôle 25A, I-II SFM125
EAN
3250615510785
E-nr.
437 213 194
VPE
1 pc.
Groupe de rabais
S2
Prix*
20.35 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Nombre de pôles1
-
Position du neutreSans neutre
-
Type de pôles1P
Courant électrique
-
Courant assigné nominal25 A
-
Pouvoir de fermeture à 400 V en AC23A529 A
-
Courant court-circuit avec fusible gI-gG0,37 kA
-
Courant assigné d'emploi en AC21 en catégorie A25 A
-
Courant assigné d'emploi en AC21 en catégorie B25 A
-
Courant assigné d'emploi en AC22 en catégorie A25 A
-
Courant assigné d'emploi en AC22 en catégorie B25 A
-
Pouvoir de fermeture en court-circuit Icm sous 240 V AC selon IEC60947-30,52 kA
-
Courant assigné admissible sous 1 seconde IEC609470,37 kA
Installation, montage
-
Couple de serrage1,80 - 1,80 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement440 V
-
Tension assignée de tenue aux chocs4000 V
Capacité
-
Nombre de modules1
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts NO1
-
Nombre de contacts NF1
Conditions d'utilisation
-
Température de service-20 - 50 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 10 mm²
-
Section de raccordement en câble rigide1.5 - 16 mm²
Endurance
-
Endurance mécanique nombre de manœuvres200000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles25000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles25000
Puissance
-
Puissance dissipée totale sous IN0,90 W
-
Puissance dissipée par pôle à In0,90 W
Connectivité
-
Alignement des bornes basses pour appareils modulairesBorne décalée
-
Alignement des bornes hautes pour appareils modulairesBorne décalée
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SFM125
-
Appendice technique (mono-produit)
Appendice technique (mono-produit) de-DE 2021-10-20
PDF847,80 kB -

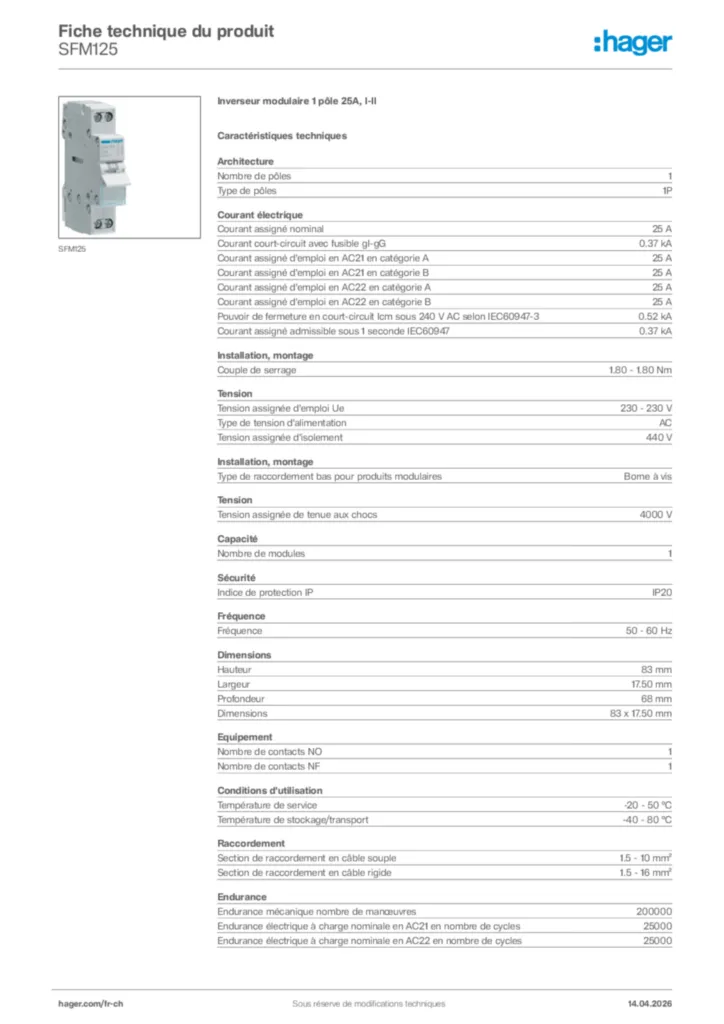

Fiche technique
