Interrupteur modulaire 4 pôles 16A

SBN416

  • Appa­reils modu­laires

Interrupteur modulaire 4 pôles 16A SBN416

EAN
3250615510075
E-nr.
437 100 484
VPE
1 pc.
Groupe de rabais
S2
Prix*
25.20 CHF
/ pc. *
25.20 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

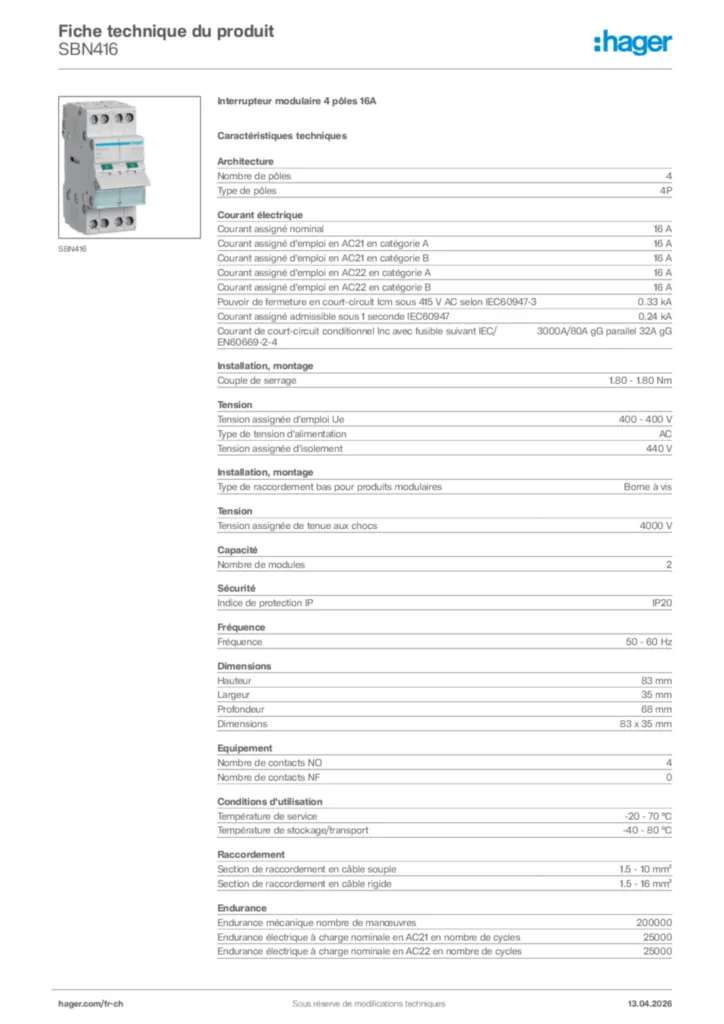

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Contact auxi­liaire pour tableau de distri­bu­tion 1 produit(s) disponible(s)
  • Fonc­tions inter­ve­rouillage 1 produit(s) disponible(s)

Complétez votre système

  • Contact auxi­liaire pour tableau de distri­bu­tion
  • Fonc­tions inter­ve­rouillage
  • ESC080

    Contact auxiliaire 6A, 1F+1O
    28.00 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZN175

    Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
    13.95 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Archi­tec­ture
  • Nombre de pôles
    4
  • Posi­tion du neutre
    Sans neutre
  • Type de pôles
    4P
Courant élec­trique
  • Courant assigné nominal
    16 A
  • Pouvoir de ferme­ture à 400 V en AC23A
    338 A
  • Courant court-­cir­cuit avec fusible gI-gG
    0,24 kA
  • Courant assigné d'em­ploi en AC21 en caté­gorie A
    16 A
  • Courant assigné d'em­ploi en AC21 en caté­gorie B
    16 A
  • Courant assigné d'em­ploi en AC22 en caté­gorie A
    16 A
  • Courant assigné d'em­ploi en AC22 en caté­gorie B
    16 A
  • Courant assigné d'em­ploi en AC23 en caté­gorie A
    10 A
  • Courant assigné d'em­ploi en AC23 en caté­gorie B
    10 A
  • Pouvoir de ferme­ture en court-­cir­cuit Icm sous 415 V AC selon IEC60947-3
    0,33 kA
  • Courant assigné admis­sible sous 1 seconde IEC60947
    0,24 kA
Instal­la­tion, montage
  • Couple de serrage
    1,80 - 1,80 Nm
  • Type de raccor­de­ment bas pour produits modu­laires
    Borne à vis
Tension
  • Tension assi­gnée d'em­ploi Ue
    400 - 400 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Tension assi­gnée d'iso­le­ment
    440 V
  • Tension assi­gnée de tenue aux chocs
    4000 V
Capa­cité
  • Nombre de modules
    2
Sécu­rité
  • Indice de protec­tion IP
    IP20
Fréquence
  • Fréquence
    50 - 60 Hz
Dimen­sions
  • Hauteur
    83 mm
  • Largeur
    35 mm
  • Profon­deur
    68 mm
Equi­pe­ment
  • Nombre de contacts NO
    4
  • Nombre de contacts NF
    0
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -20 - 70 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -40 - 80 °C
Raccor­de­ment
  • Section de raccor­de­ment en câble souple
    1.5 - 10 mm²
  • Section de raccor­de­ment en câble rigide
    1.5 - 16 mm²
Endu­rance
  • Endu­rance méca­nique nombre de manœuvres
    200000
  • Endu­rance élec­trique à charge nomi­nale en AC21 en nombre de cycles
    25000
  • Endu­rance élec­trique à charge nomi­nale en AC22 en nombre de cycles
    25000
Puis­sance
  • Puis­sance dissipée totale sous IN
    1,60 W
  • Puis­sance dissipée par pôle à In
    0,40 W
Connec­ti­vité
  • Aligne­ment des bornes basses pour appa­reils modu­laires
    Borne décalée
  • Aligne­ment des bornes hautes pour appa­reils modu­laires
    Borne décalée

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui

Attestations et documents

REACH declaration SBN416 (english)
PDF
103,10 kB
RoHS declaration SBN416 (english)
PDF
103,59 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image SBN416 | Hager Suisse

    Image produit SBN416

  • Appendice technique (mono-produit)

    Image Appendice technique (mono-produit) de-DE 2021-10-20 | Hager Suisse

    Appendice technique (mono-produit) de-DE 2021-10-20

    PDF
    847,80 kB

  • Licence de produit

    Image Licence de produit International 2024-08-09 | Hager Suisse

    Licence de produit International 2024-08-09

    PDF
    2,23 MB
    Image Licence for NETHERLANDS | Hager Suisse

    Licence for NETHERLANDS

    Licence de produit International 2024-08-09

    PDF
    2,53 MB

  • Déclaration de conformité

    Image Declaration | Hager Suisse

    Declaration

    Déclaration de conformité International 2022-11-28

    PDF
    931,94 kB
    Image Declaration | Hager Suisse

    Declaration

    Déclaration de conformité International 2022-01-31

    PDF
    311,88 kB
