Interrupteur modulaire 2 pôles 32A

SBN232

  • Appa­reils modu­laires

Interrupteur modulaire 2 pôles 32A SBN232

EAN
3250615510136
E-nr.
437 300 284
VPE
1 pc.
Groupe de rabais
S2
Prix*
19.15 CHF
/ pc. *
19.15 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Contact auxi­liaire pour tableau de distri­bu­tion 1 produit(s) disponible(s)
  • Fonc­tions inter­ve­rouillage 1 produit(s) disponible(s)

Complétez votre système

  • Contact auxi­liaire pour tableau de distri­bu­tion
  • Fonc­tions inter­ve­rouillage
  • ESC080

    Contact auxiliaire 6A, 1F+1O
    28.00 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZN175

    Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
    13.95 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Archi­tec­ture
  • Nombre de pôles
    2
  • Posi­tion du neutre
    Sans neutre
  • Type de pôles
    2P
Courant élec­trique
  • Courant assigné nominal
    32 A
  • Pouvoir de ferme­ture à 400 V en AC23A
    677 A
  • Courant court-­cir­cuit avec fusible gI-gG
    0,48 kA
  • Courant assigné d'em­ploi en AC21 en caté­gorie A
    32 A
  • Courant assigné d'em­ploi en AC21 en caté­gorie B
    32 A
  • Courant assigné d'em­ploi en AC22 en caté­gorie A
    32 A
  • Courant assigné d'em­ploi en AC22 en caté­gorie B
    32 A
  • Courant assigné d'em­ploi en AC23 en caté­gorie A
    10 A
  • Courant assigné d'em­ploi en AC23 en caté­gorie B
    10 A
  • Pouvoir de ferme­ture en court-­cir­cuit Icm sous 240 V AC selon IEC60947-3
    0,67 kA
  • Courant assigné admis­sible sous 1 seconde IEC60947
    0,48 kA
Instal­la­tion, montage
  • Couple de serrage
    1,80 - 1,80 Nm
  • Type de raccor­de­ment bas pour produits modu­laires
    Borne à vis
Tension
  • Tension assi­gnée d'em­ploi Ue
    230 - 230 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Tension assi­gnée d'iso­le­ment
    440 V
  • Tension assi­gnée de tenue aux chocs
    4000 V
Capa­cité
  • Nombre de modules
    1
Sécu­rité
  • Indice de protec­tion IP
    IP20
Fréquence
  • Fréquence
    50 - 60 Hz
Dimen­sions
  • Hauteur
    83 mm
  • Largeur
    17,50 mm
  • Profon­deur
    68 mm
Equi­pe­ment
  • Nombre de contacts NO
    2
  • Nombre de contacts NF
    0
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -20 - 70 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -40 - 80 °C
Raccor­de­ment
  • Section de raccor­de­ment en câble souple
    1.5 - 10 mm²
  • Section de raccor­de­ment en câble rigide
    1.5 - 16 mm²
Endu­rance
  • Endu­rance méca­nique nombre de manœuvres
    200000
  • Endu­rance élec­trique à charge nomi­nale en AC21 en nombre de cycles
    25000
  • Endu­rance élec­trique à charge nomi­nale en AC22 en nombre de cycles
    25000
Puis­sance
  • Puis­sance dissipée totale sous IN
    3 W
  • Puis­sance dissipée par pôle à In
    1,50 W
Connec­ti­vité
  • Aligne­ment des bornes basses pour appa­reils modu­laires
    Borne décalée
  • Aligne­ment des bornes hautes pour appa­reils modu­laires
    Borne décalée

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Attestations et documents

REACH declaration SBN232 (english)
PDF
103,10 kB
RoHS declaration SBN232 (english)
PDF
103,59 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image SBN232 | Hager Suisse

    Image produit SBN232

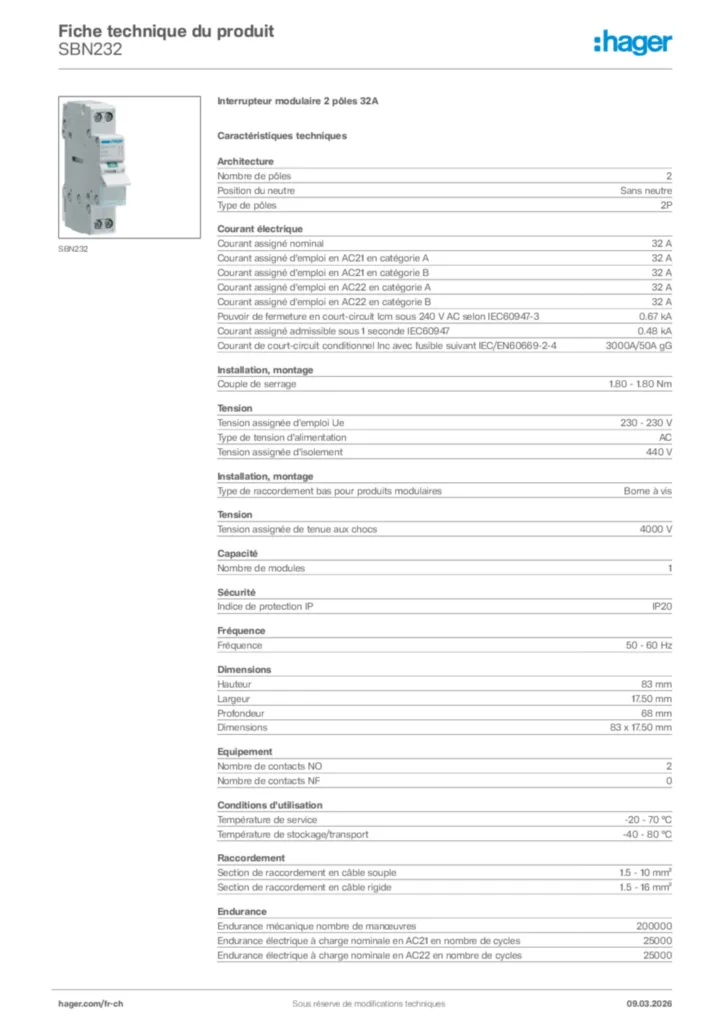

  • Fiche technique

    Image Fiche technique en-GB 2024-03-22 | Hager Suisse

    Fiche technique en-GB 2024-03-22

    PDF
    58,45 kB

  • Licence de produit

    Image Licence de produit International 2024-08-09 | Hager Suisse

    Licence de produit International 2024-08-09

    PDF
    2,23 MB
    Image Licence for NETHERLANDS | Hager Suisse

    Licence for NETHERLANDS

    Licence de produit International 2024-08-09

    PDF
    2,53 MB

  • Déclaration de conformité

    Image Declaration | Hager Suisse

    Declaration

    Déclaration de conformité International 2022-11-28

    PDF
    931,94 kB
    Image Declaration | Hager Suisse

    Declaration

    Déclaration de conformité International 2022-01-31

    PDF
    311,88 kB
Plus de téléchargements

  • Pour obtenir le certificat REACH de ce produit

    contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
