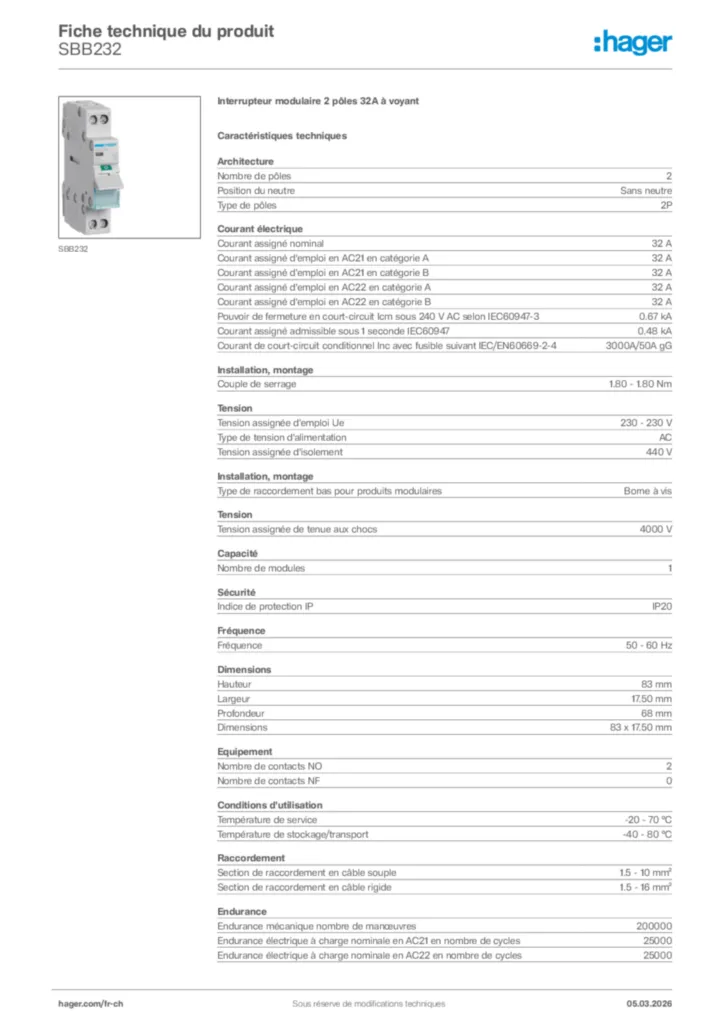

Interrupteur modulaire 2 pôles 32A à voyant SBB232
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Position du neutresans neutre
-
Nombre de pôles2 P
-
Type de pôles2 P
-
Nombre de modules1
-
Tension assignée d'emploi Ue230 V
-
Fréquence assignée50/60 Hz
-
Tension assignée d'isolement440 V
-
Type de tension de commande 1AC
-
Tension assignée de tenue aux chocs4000 V
-
Courant assigné d'emploi en AC21 en catégorie B32 A
-
Courant assigné d'emploi en AC22 en catégorie A32 A
-
Courant assigné nominal32 A
-
Courant assigné admissible sous 1 seconde0.48 kA
-
Courant thermique en air libre32 A
-
Courant assigné d'emploi en AC21 en catégorie A32 A
-
Courant assigné d'emploi en AC22 en catégorie B32 A
-
Profondeur produit installé68 mm
-
Hauteur produit installé83 mm
-
Largeur produit installé17.5 mm
-
Fréquence50 à 60 Hz
-
Puissance dissipée totale sous IN3.1 W
-
Puissance dissipée par pôle à In1.5 W
-
Endurance électrique à charge nominale en AC21 en nombre de cycles25000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles25000
-
Endurance mécanique nombre de manoeuvres200000
-
Type de LampeLED
-
Position des bornesdécalées
-
Nombre de contacts à ouverture0
-
Nombre de contacts à fermeture2
-
Nombre de contacts inverseurs0
-
Texte normeIEC 60947-3 ; IEC/EN 60669-1
-
Directive européenne WEEEconcerné
-
Indice de protection IPIP20
-
Température de service-20…50 °C
-
Altitude2000 m
-
Température de stockage/transport-40…80 °C
