NSN425 - Disjoncteur 4P 25kA D-25A 4M
Image du produit NSN425 | Hager Suisse
NSN425 - Disjoncteur 4P 25kA D-25A 4M
Image du produit NSN425 | Hager Suisse

Disjoncteur 4P 25kA D-25A 4M NSN425

EAN
3250614646539
E-nr.
807 881 044
VPE
1 pc.
Groupe de rabais
N4
277.00 CHF
/ pc. *

Caractéristiques techniques

Archi­tec­ture
  • Posi­tion du neutre
    sans neutre
  • Nombre de pole protégé
    4
  • Nombre de pôles
    4 P
  • Type de pôles
    4 P
  • Courbe
    D
Fonc­tions
  • Avec pole de Neutre coupé
    Non
Modèle
  • Nombre de modules
    4
Connec­ti­vité
  • Aligne­ment des bornes hautes pour produits modu­laires
    Bornes alignées
  • Aligne­ment des bornes basses pour produits modu­laires
    Bornes alignées
Prin­ci­pales carac­té­ris­tiques élec­triques
  • Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
    10 kA
  • Tension assi­gnée d'em­ploi Ue
    415 V
  • Type de tension d'ali­men­ta­tion
    AC
Tension
  • Tension assi­gnée d'iso­le­ment
    500 V
  • Tension maxi d'uti­li­sa­tion
    415 V
  • Tension assi­gnée de tenue aux chocs
    6000 V
Inten­sité du courant
  • Courant assigné nominal
    25 A
  • Pouvoir de coupure de service Ics AC selon IEC 60898-1
    7.5 kA
  • Valeur du seuil mini/max de fonc­tion­ne­ment ther­mique en alter­natif
    1.13 / 1.45 In
  • Valeur du seuil mini/max de fonc­tion­ne­ment magné­tique en alter­natif
    10 / 20 In
  • Valeur du seuil min/­maxi du fonc­tion­ne­ment magné­tique DC
    10 / 30 In
  • Valeur du seuil min/­maxi du fonc­tion­ne­ment ther­mique DC
    1.13 / 1.45 In
  • Courant assigné à -10°C selon IEC 60947
    35.44 A
  • Courant assigné à -15°C selon IEC 60947
    35.87 A
  • Courant assigné à -20°C selon IEC 60947
    36.3 A
  • Courant assigné à -25°C selon IEC 60947
    36.73 A
  • Courant assigné à -5°C selon IEC 60947
    35.01 A
  • Courant assigné à 0°C selon IEC 60947
    34.58 A
  • Courant assigné à 10°C selon IEC 60947
    33.72 A
  • Courant assigné à 15°C selon IEC 60947
    33.29 A
  • Courant assigné à 20°C selon IEC 60947
    32.86 A
  • Courant assigné à 25°C selon IEC 60947
    32.43 A
  • Courant assigné à 30°C selon IEC 60947
    32 A
  • Courant assigné à 35°C selon IEC 60947
    30.25 A
  • Courant assigné à 40°C selon IEC 60947
    28.5 A
  • Courant assigné à 45°C selon IEC 60947
    26.75 A
  • Courant assigné à 5°C selon IEC 60947
    34.15 A
  • Courant assigné à 50°C selon IEC 60947
    25 A
  • Courant assigné à 55°C selon IEC 60947
    23.25 A
  • Courant assigné à 60°C selon IEC 60947
    21.5 A
  • Courant assigné à 65°C selon IEC 60947
    19.75 A
  • Courant assigné à 70°C selon IEC 60947
    18 A
  • Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
    3 kA
  • Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2)
    3 kA
  • Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
    10 kA
  • Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1
    10 kA
  • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
    25 kA
  • Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2
    25 kA
  • Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1
    10 kA
  • Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1
    10 kA
  • Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2
    25 kA
Coef­fi­cient de correc­tion du courant
  • Coef­fi­cient de correc­tion du courant nominal pour 2 appa­reils juxta­posés
    1
  • Coef­fi­cient de correc­tion du courant nominal pour 3 appa­reils juxta­posés
    0.95
  • Coef­fi­cient de correc­tion du courant nominal pour 4 et 5 appa­reils juxta­posés
    0.9
  • Coef­fi­cient de correc­tion du courant nominal pour 6 appa­reils juxta­posés
    0.85
  • Coef­fi­cient de correc­tion du déclen­che­ment magné­tique à 100Hz
    1.1
  • Coef­fi­cient de correc­tion du déclen­che­ment magné­tique à 200Hz
    1.2
  • Coef­fi­cient de correc­tion du déclen­che­ment magné­tique à 400Hz
    1.5
  • Coef­fi­cient de correc­tion du déclen­che­ment magné­tique à 60Hz
    1
Dimen­sions
  • Profon­deur produit installé
    70 mm
  • Hauteur produit installé
    83 mm
  • Largeur produit installé
    70 mm
Fréquence
  • Fréquence
    50 à 60 Hz
Puis­sance
  • Puis­sance active maxi­male dissipée par pôle selon la norme produit
    4.5 W
  • Puis­sance dissipée totale sous IN
    14.75 W
  • Puis­sance dissipée par pôle à In
    3.75 W
Déclen­che­ment
  • Temps de réponse à l'ou­ver­ture
    7 ms
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    4000
  • Endu­rance méca­nique nombre de manoeuvres
    20000
Instal­la­tion, montage
  • Type de raccor­de­ment haut pour produits modu­laires
    Borne à vis
  • Couple de serrage
    2,8Nm
  • Type de loquet haut pour produits modu­laires
    Non appli­cable
  • Type de loquet bas pour produits modu­laires
    Plas­tique
  • Type de raccor­de­ment bas pour produits modu­laires
    Borne bicon­nect
  • Démon­ta­bi­lité haute pour produits modu­laires
    Oui
  • Démon­ta­bi­lité basse pour produits modu­laires
    Oui
  • Appro­prié pour montage encastré
    Oui
Connexion
  • Section de raccor­de­ment des bornes aval à vis, en câble souple
    1 / 25 mm²
  • Section de raccord bornes aval en câble rigide
    1 / 35 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble rigide
    1 / 35 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble souple
    1 / 25 mm²
  • Posi­tion des cages aval à la livraison
    ouvertes
  • Posi­tion des cages amont à la livraison
    ouvertes
Equi­pe­ment
  • Acces­so­riable
    Oui
  • Intè­gere porte étiquette trans­pa­rent
    Oui
Stan­dards
  • Texte norme
    IEC 60947-2
  • Direc­tive euro­péenne WEEE
    concerné
Sécu­rité
  • Indice de protec­tion IP
    IP20
  • Conforme REACH
    Non
  • Conforme RoHS
    Oui
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25…70 °C
  • Degré de pollu­tion suivant IEC 60664 / IEC 60947-2
    2
  • Alti­tude
    2000 m
  • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
    tous climats
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25…80 °C
Tempé­ra­ture
  • Tempé­ra­ture de cali­bra­tion
    50 °C

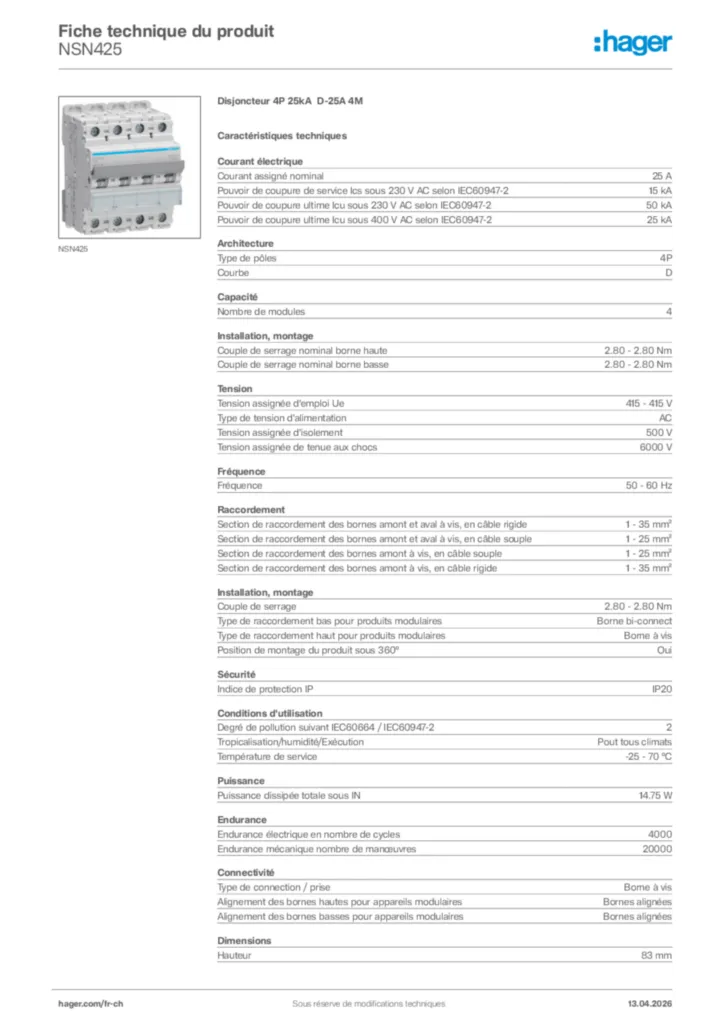

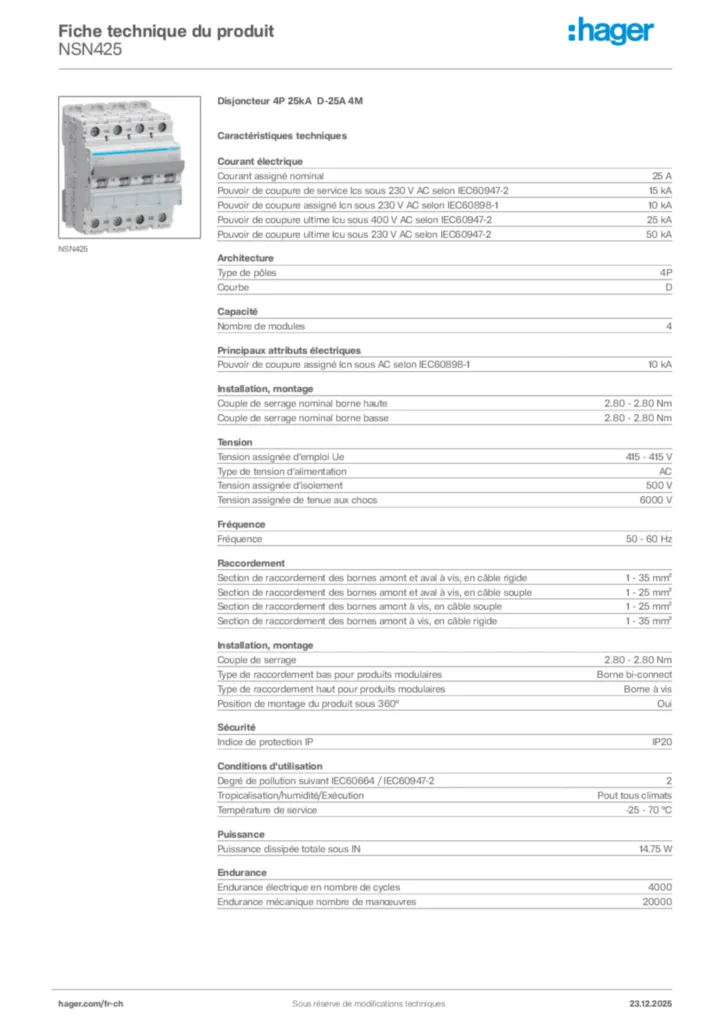

Documents
