Disjoncteur Hager MCB 2P 415V type D 40A Icu 25kA 2UM NSN240
EAN
3250614646256
E-nr.
807 853 054
VPE
1 pc.
Groupe de rabais
N4
Prix*
173.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Il s’agit ici d’un produit de fin de série. Une commande est encore possible. Pour la disponibilité, le délai de livraison et le prix, veuillez contacter le grossiste ou directement notre service après-vente.
Complétez votre système
Accessoires optionnels
-
Fonctions interverouillage 1 produit(s) disponible(s) -
Fonctions de séparation de phase 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Déclencheur à sous-tension 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Complétez votre système
-
MZN121
Jeu de 3 séparateurs de phase pour disjoncteur
3.10 CHF / jeu*
-
MZN120
Cache-borne cache-vis pour disjoncteur
1.15 CHF / pc.*
-
MZ206
Bobine manque tension 230V AC
56.80 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
59.90 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
56.80 CHF / pc.*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
26.25 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
22.65 CHF / pc.*
-
KZN023Bouchon latéral pour barres de pontage 2P et 3P
9.45 CHF / 10 pc.*
-
KDN263ABarre de pontage 2P 63A fourche 10mm² 12M
14.00 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
60.30 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
14.40 CHF / pc.*
-
MZN173Sectionneur de neutre 63A
13.50 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-215 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-110 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-220 kA
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-240 kA
Architecture
-
Type de pôles2P
-
CourbeD
Capacité
-
Nombre de modules2
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-110 kA
Tension
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN6,70 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit NSN240
-

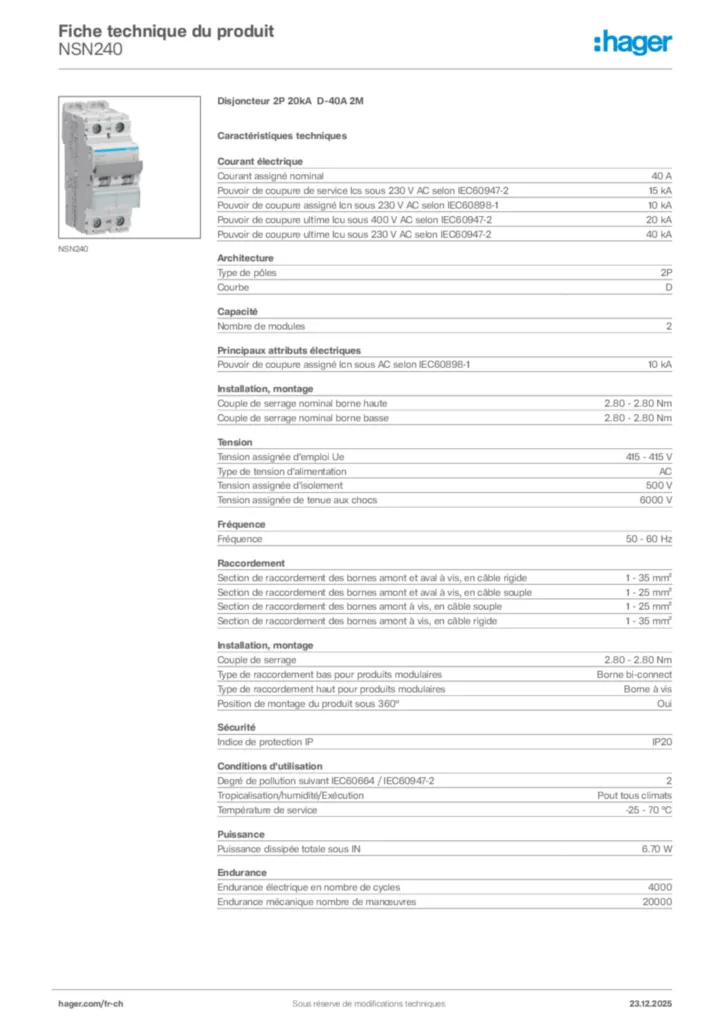

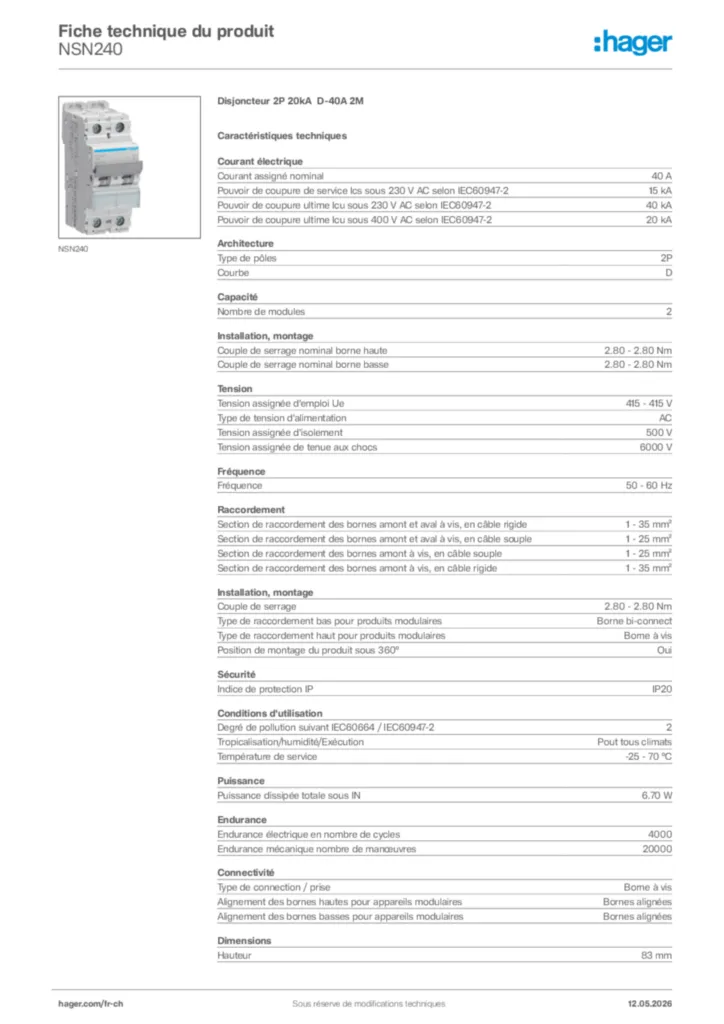

Fiche technique
