Disjoncteur Hager MCB 1P 415V type D 4A 1UM NSN104

Disjoncteur Hager MCB, nombre de pôles (total) 1, tension assignée 415 V, caractéristique de déclenchement D, courant assigné 4 A, largeur en unités de division 1
EAN
3250614646027
E-nr.
807 814 054
VPE
1 pc.
Groupe de rabais
N4
Prix*
59.40 CHF
/ pc. *
59.40 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Disjoncteur Hager MCB 1P 415V type D 4A 1UM

NSN104

  • Accessoires
  • Caractéristiques techniques
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Fonc­tions inter­ve­rouillage 2 produit(s) disponible(s)
  • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
  • Déclen­cheur à sous-­ten­sion 1 produit(s) disponible(s)
  • bobine à émis­sion 1 produit(s) disponible(s)
  • Bloc de contact auxi­liaire 3 produit(s) disponible(s)

Complétez votre système

  • Fonc­tions inter­ve­rouillage
  • Acces­soires méca­niques pour appa­reillage basse tension
  • Déclen­cheur à sous-­ten­sion
  • bobine à émis­sion
  • Bloc de contact auxi­liaire
  • MZN175

    Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
    14.35 CHF  / pc.*
  • MZN176

    Fil de verrouillage pour produits modulaires
    18.40 CHF  / 10 pc.*
  • LZ060

    Intercalaire de dissipation
    1.45 CHF  / pc.*
  • MZ206

    Bobine manque tension 230V AC
    56.80 CHF  / pc.*
  • MZ203

    Bobine à émission 230-415V AC 110-130V DC
    56.80 CHF  / pc.*
  • MZ202

    Contact signal défaut 10+1F 6A 240V AC
    26.25 CHF  / pc.*
  • MZ201

    Contact auxiliaire 10+1F 6A 240V AC
    22.65 CHF  / pc.*
  • MZ221

    Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
    25.20 CHF  / pc.*

Caractéristiques techniques

Courant élec­trique
  • Courant assigné nominal
    4 A
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    7,50 kA
  • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
    10 kA
  • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
    25 kA
Archi­tec­ture
  • Type de pôles
    1P
  • Courbe
    D
Capa­cité
  • Nombre de modules
    1
Instal­la­tion, montage
  • Couple de serrage nominal borne haute
    2,80 - 2,80 Nm
  • Couple de serrage nominal borne basse
    2,80 - 2,80 Nm
  • Couple de serrage
    2,80 - 2,80 Nm
  • Type de raccor­de­ment bas pour produits modu­laires
    Borne bi-connect
  • Type de raccor­de­ment haut pour produits modu­laires
    Borne à vis
Prin­ci­paux attri­buts élec­triques
  • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
    10 kA
Tension
  • Tension assi­gnée d'em­ploi Ue
    240 - 415 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Tension assi­gnée d'iso­le­ment
    500 V
  • Tension assi­gnée de tenue aux chocs
    6000 V
Fréquence
  • Fréquence
    50 - 60 Hz
Raccor­de­ment
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
    1 - 35 mm²
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
    1 - 25 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble souple
    1 - 25 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble rigide
    1 - 35 mm²
Sécu­rité
  • Indice de protec­tion IP
    IP20
Condi­tions d'uti­li­sa­tion
  • Degré de pollu­tion suivant IEC60664 / IEC60947-2
    2
  • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
    Pout tous climats
  • Tempé­ra­ture de service
    -25 - 70 °C
Puis­sance
  • Puis­sance dissipée totale sous IN
    2,62 W
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    4000
  • Endu­rance méca­nique nombre de manœuvres
    20000
Connec­ti­vité
  • Type de connec­tion / prise
    Borne à vis
  • Aligne­ment des bornes hautes pour appa­reils modu­laires
    Bornes alignées
  • Aligne­ment des bornes basses pour appa­reils modu­laires
    Bornes alignées
Dimen­sions
  • Hauteur
    83 mm
  • Largeur
    17,50 mm
  • Profon­deur
    70 mm

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image NSN104 | Hager Suisse

    Image produit NSN104

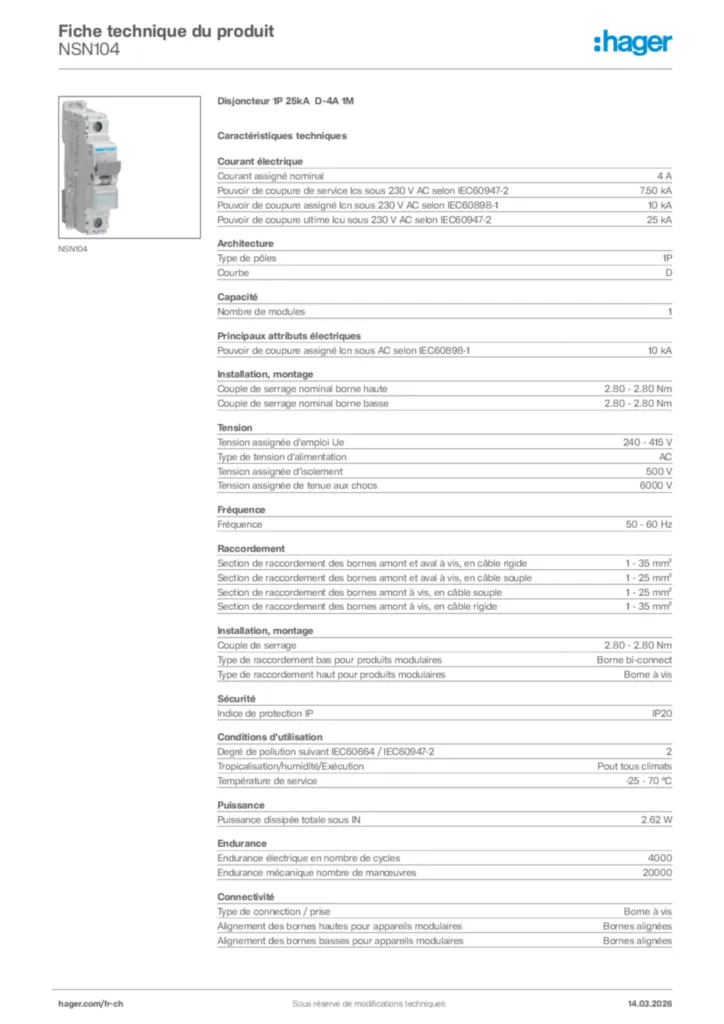

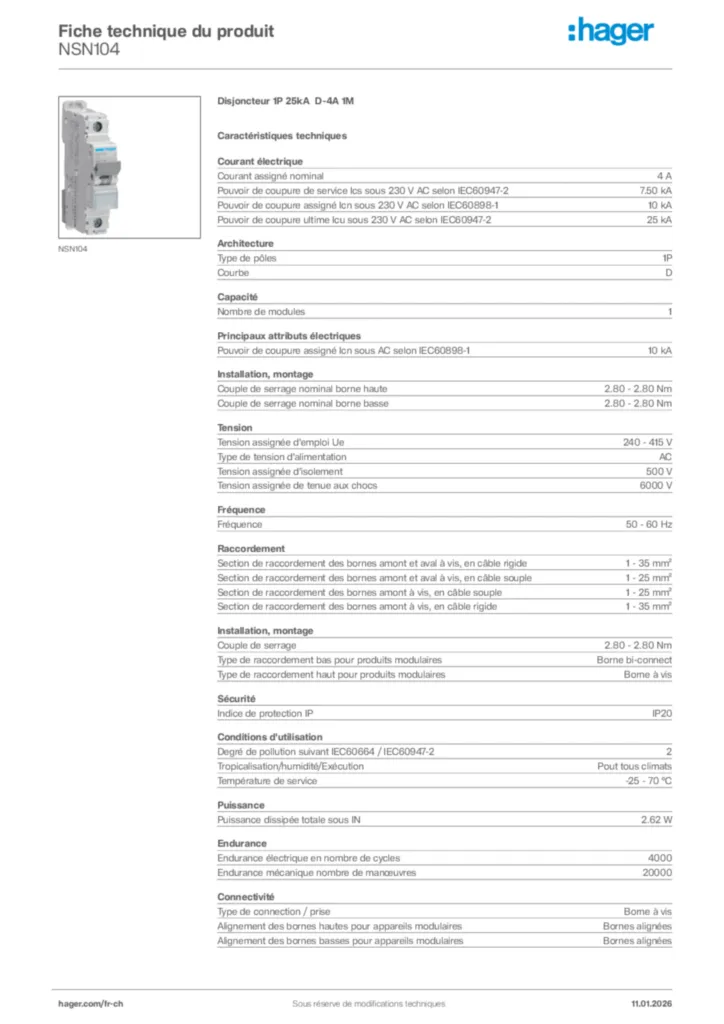

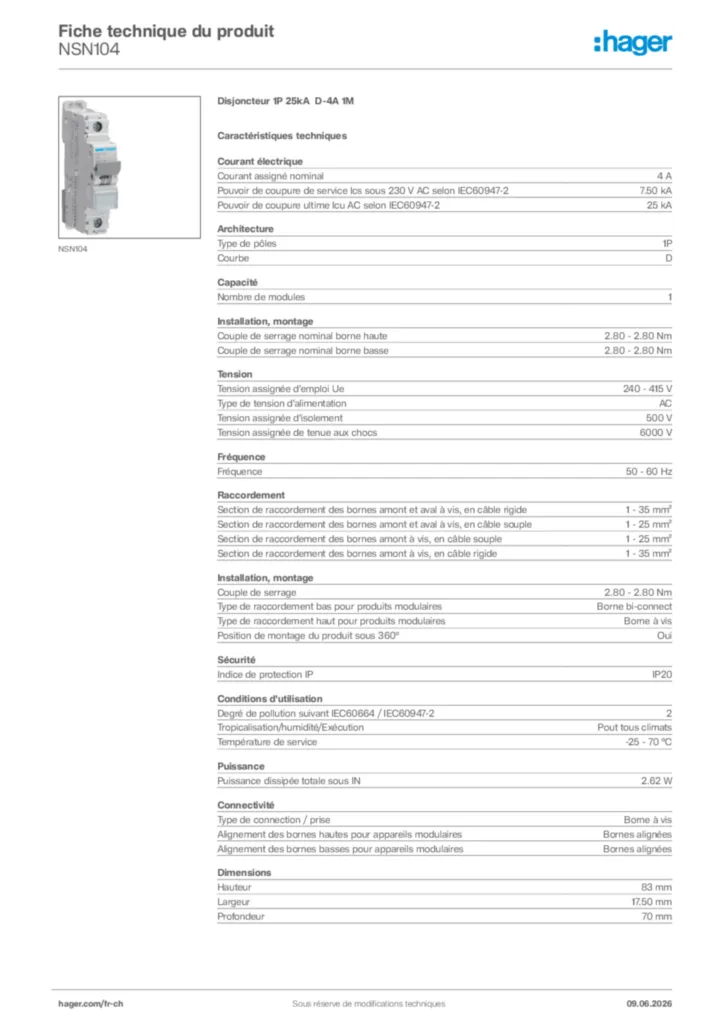

  • Fiche technique

    Image Hager Fiche technique du produit NSN104 | Hager Suisse

    Hager Fiche technique du produit NSN104

    Disjoncteur 1P 25kA D-4A 1M

    PDF

  • Déclaration de conformité

    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB 2024-10-02

    PDF
    650,27 kB
    Image UKCA Declaration of Conformity | Hager Suisse

    UKCA Declaration of Conformity

    Déclaration de conformité en-GB 2024-10-02

    PDF
    653,93 kB
