Disjoncteur Hager MCB 1P 415V type D 2A 1UM NSN102
EAN
3250614646003
E-nr.
807 812 054
VPE
1 pc.
Groupe de rabais
N4
Prix*
59,40 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
bobine à émission 1 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Fonctions interverouillage 2 produit(s) disponible(s)
Complétez votre système
-
LZ060
Intercalaire de dissipation
1.45 CHF / pc.*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
22.65 CHF / pc.* -
MZ202Contact signal défaut 10+1F 6A 240V AC
26.25 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
25.20 CHF / pc.*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
56.80 CHF / pc.*
-
MZ205
Bobine manque tension 48V DC
59.90 CHF / pc.* -
MZ206Bobine manque tension 230V AC
56.80 CHF / pc.*
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
14.35 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.40 CHF / 10 pc.*

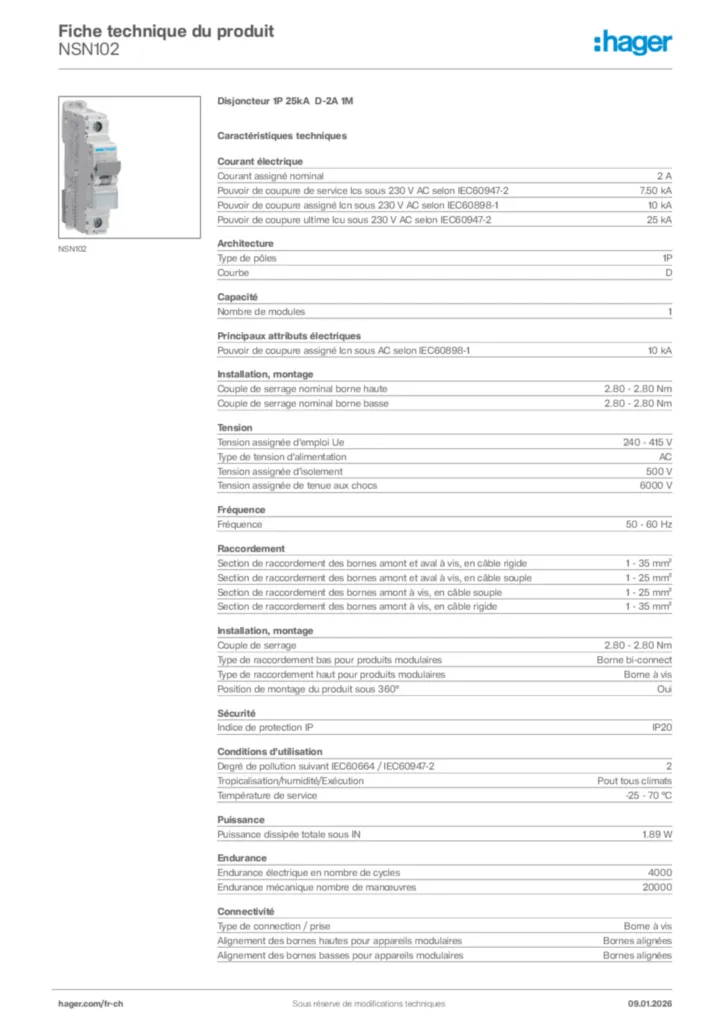

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal2 A
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-27,50 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-110 kA
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-225 kA
Architecture
-
Type de pôles1P
-
CourbeD
Capacité
-
Nombre de modules1
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-110 kA
Tension
-
Tension assignée d'emploi Ue240 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN1,89 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit NSN102
-
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB 2024-10-02
PDF650,27 kB
UKCA Declaration of Conformity
Déclaration de conformité en-GB 2024-10-02
PDF653,93 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
