Disjoncteur Hager MCB 1P 415V type C 1A 1UM NRN101

EAN
3250614644795
E-nr.
807 111 054
VPE
1 pc.

You have to log in with your myHager profile to see prices and to order.

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Indication de commande : Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.

Disjoncteur Hager MCB 1P 415V type C 1A 1UM

NRN101

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Fonc­tions inter­ve­rouillage 2 produit(s) disponible(s)
  • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
  • Déclen­cheur à sous-­ten­sion 1 produit(s) disponible(s)
  • bobine à émis­sion 1 produit(s) disponible(s)
  • Bloc de contact auxi­liaire 3 produit(s) disponible(s)

Complétez votre système

  • Fonc­tions inter­ve­rouillage
  • Acces­soires méca­niques pour appa­reillage basse tension
  • Déclen­cheur à sous-­ten­sion
  • bobine à émis­sion
  • Bloc de contact auxi­liaire
  • MZN175

    Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
    14.35 CHF  / pc.*
  • MZN176

    Fil de verrouillage pour produits modulaires
    18.40 CHF  / 10 pc.*
  • LZ060

    Intercalaire de dissipation
    1.45 CHF  / pc.*
  • MZ206

    Bobine manque tension 230V AC
    56.80 CHF  / pc.*
  • MZ203

    Bobine à émission 230-415V AC 110-130V DC
    56.80 CHF  / pc.*
  • MZ202

    Contact signal défaut 10+1F 6A 240V AC
    26.25 CHF  / pc.*
  • MZ201

    Contact auxiliaire 10+1F 6A 240V AC
    22.65 CHF  / pc.*
  • MZ221

    Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
    25.20 CHF  / pc.*

Caractéristiques techniques

Courant élec­trique
  • Courant assigné nominal
    1 A
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    7,50 kA
  • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
    10 kA
  • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
    25 kA
Archi­tec­ture
  • Type de pôles
    1P
  • Courbe
    C
Capa­cité
  • Nombre de modules
    1
Instal­la­tion, montage
  • Couple de serrage nominal borne haute
    2,80 - 2,80 Nm
  • Couple de serrage nominal borne basse
    2,80 - 2,80 Nm
  • Couple de serrage
    2,80 - 2,80 Nm
  • Type de raccor­de­ment bas pour produits modu­laires
    Borne bi-connect
  • Type de raccor­de­ment haut pour produits modu­laires
    Borne à vis
  • Posi­tion de montage du produit sous 360°
    Oui
Prin­ci­paux attri­buts élec­triques
  • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
    10 kA
Tension
  • Tension assi­gnée d'em­ploi Ue
    240 - 415 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Tension assi­gnée d'iso­le­ment
    500 V
  • Tension assi­gnée de tenue aux chocs
    6000 V
Fréquence
  • Fréquence
    50 - 60 Hz
Raccor­de­ment
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
    1 - 35 mm²
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
    1 - 25 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble souple
    1 - 25 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble rigide
    1 - 35 mm²
Sécu­rité
  • Indice de protec­tion IP
    IP20
Condi­tions d'uti­li­sa­tion
  • Degré de pollu­tion suivant IEC60664 / IEC60947-2
    2
  • Classe de limi­ta­tion d'énergie I²t
    3
  • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
    Pout tous climats
  • Tempé­ra­ture de service
    -25 - 70 °C
Puis­sance
  • Puis­sance dissipée totale sous IN
    0,13 W
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    4000
  • Endu­rance méca­nique nombre de manœuvres
    20000
Connec­ti­vité
  • Type de connec­tion / prise
    Borne à vis
  • Aligne­ment des bornes hautes pour appa­reils modu­laires
    Bornes alignées
  • Aligne­ment des bornes basses pour appa­reils modu­laires
    Bornes alignées
Dimen­sions
  • Hauteur
    83 mm
  • Largeur
    17,50 mm
  • Profon­deur
    70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Attestations et documents

Hager déclaration REACH NRN101
PDF
Hager Rapport RoHS NRN101
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image NRN101 | Hager Suisse

    Image produit NRN101

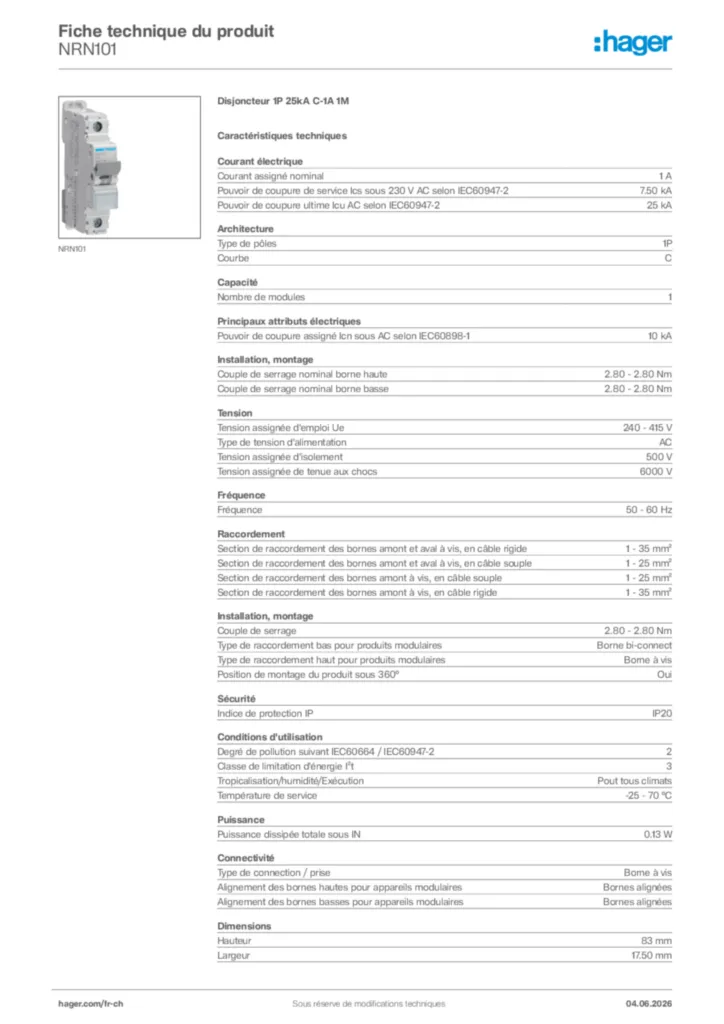

  • Fiche technique

    Image Hager Fiche technique du produit NRN101 | Hager Suisse

    Hager Fiche technique du produit NRN101

    Disjoncteur 1P 25kA C-1A 1M

    PDF

  • Déclaration de conformité

    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB 2024-10-02

    PDF
    650,27 kB
    Image UKCA Declaration of Conformity | Hager Suisse

    UKCA Declaration of Conformity

    Déclaration de conformité en-GB 2024-10-02

    PDF
    653,93 kB
