Disjoncteur Hager MCB 3P 415V type D 3A Icn 10kA Icu 15kA 3UM NDN303
EAN
3250614611711
E-nr.
806 874 054
VPE
4 Pièces
Complétez votre système
Accessoires optionnels
-
Fonctions interverouillage 2 produit(s) disponible(s) -
Fonctions de séparation de phase 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Déclencheur à sous-tension 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s)
Complétez votre système
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
14.35 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.40 CHF / 10 pc.*
-
MZN121
Jeu de 3 séparateurs de phase pour disjoncteur
3.10 CHF / jeu*
-
MZN120
Cache-borne cache-vis pour disjoncteur
1.15 CHF / pc.*
-
MZ206
Bobine manque tension 230V AC
56.80 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
59.90 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
56.80 CHF / pc.*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
26.25 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
22.65 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
25.20 CHF / pc.*
-
KZN023Bouchon latéral pour barres de pontage 2P et 3P
9.45 CHF / 10 pc.*
-
KDN363ABarre de pontage 3P 63A fourche 10mm² 12M
16.00 CHF / pc.* -
KDN380ABarre de pontage 3P 80A fourche 16mm² 12M
19.25 CHF / pc.* -
KDN380BBarre de pontage 3P 80A fourche 16mm² 57M
79.80 CHF / pc.*
-
MZN173Sectionneur de neutre 63A
13.50 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal3 A
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-215 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-110 kA
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-230 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-215 kA
-
Courant assigné à -25°C3,57 A
-
Courant assigné à -20°C3,52 A
-
Courant assigné à -15°C3,47 A
-
Courant assigné à -10°C3,42 A
-
Courant assigné à -5°C3,37 A
-
Courant assigné à 0°C3,32 A
-
Courant assigné à 5°C3,27 A
-
Courant assigné à 10°C3,22 A
-
Courant assigné à 15°C3,17 A
-
Courant assigné à 20°C3,11 A
-
Courant assigné à 25°C3,06 A
-
Courant assigné à 30°C3 A
-
Courant assigné à 35°C2,93 A
-
Courant assigné à 40°C2,85 A
-
Courant assigné à 45°C2,77 A
-
Courant assigné à 50°C2,69 A
-
Courant assigné à 55°C2,60 A
-
Courant assigné à 60°C2,52 A
-
Courant assigné à 65°C2,43 A
-
Courant assigné à 70°C2,33 A
Architecture
-
Type de pôles3P
-
CourbeD
Capacité
-
Nombre de modules3
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-110 kA
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN6,60 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur52,50 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit NDN303
-

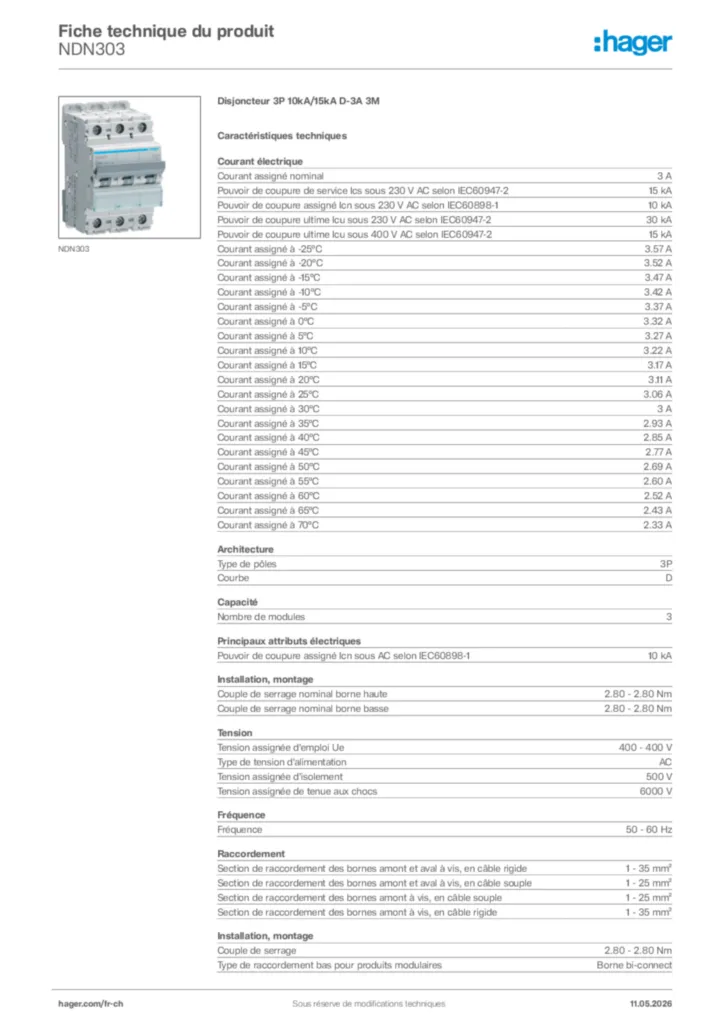

Fiche technique
Hager Fiche technique du produit NDN303
Disjoncteur 3P 10kA/15kA D-3A 3M
PDF -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB 2024-10-02
PDF650,27 kB
UKCA Declaration of Conformity
Déclaration de conformité en-GB 2024-10-02
PDF653,93 kB
Plus de téléchargements
