Disjoncteur 3P 10kA/15kA D-0.5A 3M NDN300
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Indication de commande : Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.
Complétez votre système
Accessoires optionnels
-
Bloc différentiel 3P de type A 1 produit(s) disponible(s)
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
-
Bloc de contact auxiliaire 3 produit(s) disponible(s)
-
bobine à émission 2 produit(s) disponible(s)
-
Déclencheur à sous-tension 2 produit(s) disponible(s)
-
Voir plus 11 autre(s) produit(s) disponible(s)
Complétez votre système

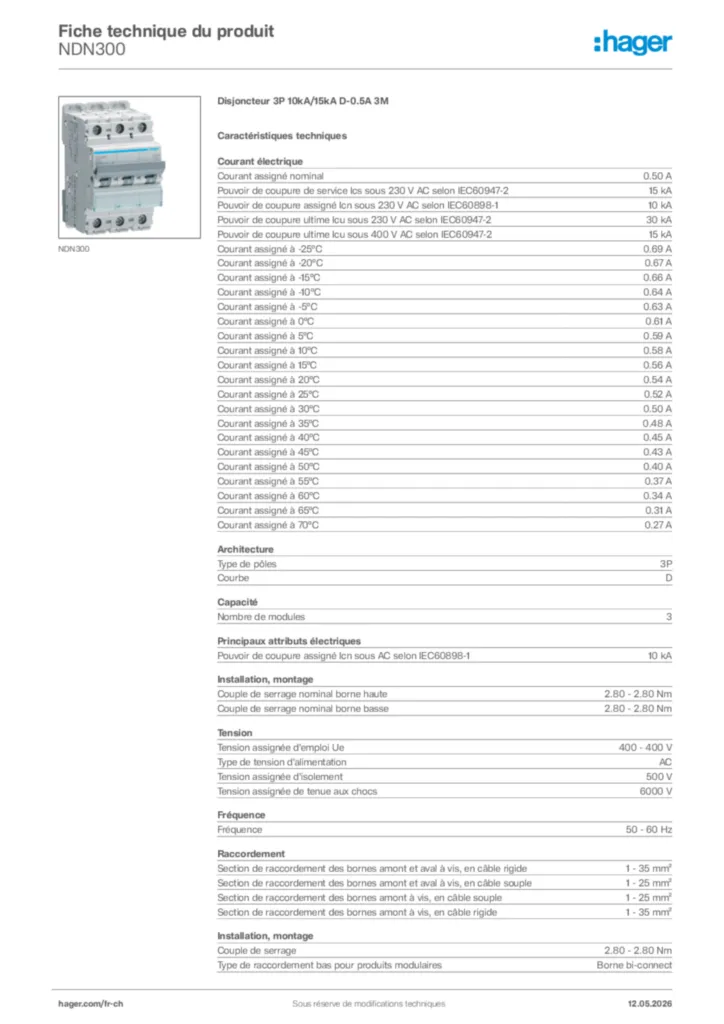

Caractéristiques techniques
-
Courant assigné nominal0,50 A
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-215 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-110 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-215 kA
-
Courant assigné à -25°C0,69 A
-
Courant assigné à -20°C0,67 A
-
Courant assigné à -15°C0,66 A
-
Courant assigné à -10°C0,64 A
-
Courant assigné à -5°C0,63 A
-
Courant assigné à 0°C0,61 A
-
Courant assigné à 5°C0,59 A
-
Courant assigné à 10°C0,58 A
-
Courant assigné à 15°C0,56 A
-
Courant assigné à 20°C0,54 A
-
Courant assigné à 25°C0,52 A
-
Courant assigné à 30°C0,50 A
-
Courant assigné à 35°C0,48 A
-
Courant assigné à 40°C0,45 A
-
Courant assigné à 45°C0,43 A
-
Courant assigné à 50°C0,40 A
-
Courant assigné à 55°C0,37 A
-
Courant assigné à 60°C0,34 A
-
Courant assigné à 65°C0,31 A
-
Courant assigné à 70°C0,27 A
-
Type de pôles3P
-
CourbeD
-
Nombre de modules3
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-110 kA
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6000 V
-
Fréquence50 - 60 Hz
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
-
Indice de protection IPIP20
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Température de service-25 - 70 °C
-
Puissance dissipée totale sous IN4,35 W
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
-
Hauteur83 mm
-
Largeur52,50 mm
-
Profondeur70 mm
