Pouvoir de coupure de service Ics AC selon IEC 60947-2
20 %
Pouvoir de coupure ultime Icu AC selon IEC 60947-2
40 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
40 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
40 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2
40 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2
40 kA
Dimensions
Longueur de dénudage connexions circuit de puissance
10 mm
Fréquence
Fréquence
50 à 60 Hz
Puissance
Puissance dissipée totale sous IN
7.04 W
Puissance normalisé des moteurs triphasés en AC3 sous 230V
7.5 kW
Puissance normalisé des moteurs triphasés en AC3 sous 400V
15 kW
Puissance d'emploi pour 3P sous 220-230V AC3 selon IEC60947-4
7.5 kW
Puissance d'emploi pour 3P sous 240V AC3 selon IEC60947-4
7.5 kW
Puissance d'emploi pour 3P sous 415V AC3 selon IEC60947-4
15 kW
Puissance d'emploi pour 3P sous 440V AC3 selon IEC60947-4
15 kW
Puissance d'emploi pour 3P sous 500V AC3 selon IEC60947-4
22 kW
Spécifications électriques
Couple de serrage nominal du circuit de puissance
1.7 Nm
Endurance
Endurance électrique en nombre de cycles
50000
Endurance mécanique nombre de manoeuvres par heure
40
Endurance mécanique nombre de manoeuvres
100000
Installation, montage
Type de raccordement circuit de puissance
Borne à vis
Connexion
Section de raccordement des bornes amont et aval à vis, en câble rigide
1 / 6 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple
1 / 6 mm²
Section de raccordement câble souple avec embout circuit de puissance
1x (1 - 6) mm² / 2x (1 - 6) mm²
Section de raccordement câble rigide circuit de puissance
1x (1 - 6) mm² / 2x (1 - 6) mm²
Configuration
Valeur de seuil mini/max de fonctionnement magnétique en alternatif
396.8 / 595.2 A
Mode de réglage magnétique suivant IN ou IrTh
IN
Accessoires inclus
Outillage connexions circuit de puissance
PZ2 / Plat 1 - 6
Equipement
Compensation automatique de température
-5 / 40 °C
Accessoriable
Oui
Cas d'emploi
Catégorie d'emploi
AC3
Standards
Texte norme
IEC 60947-4-1 ; EN 60947-4-1
Directive européenne RoHs
conformité volontaire
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP
IP20
Conformité REACH
Oui
Conforme à la directive RoHS
Oui
Sans halogène
Non
Sensible à une défaillance de phase
Oui
Conditions d'utilisation
Température de service
-25…55 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2
3
Température de stockage/transport
-25…80 °C
Température
Température de calibration
30 °C

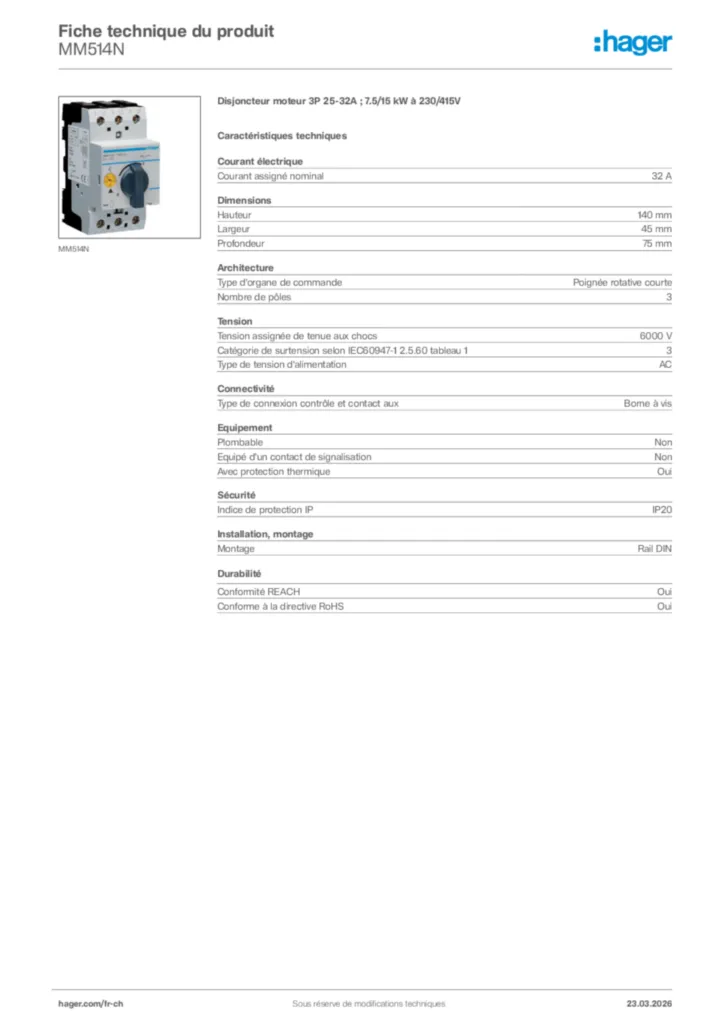

Documents
