Contact auxiliaire Hager 1F+1O MZ520N
Contact auxiliaire Hager MZ520N, pour disjoncteur de moteur Hager MM…N, en matière synthétique, gris clair, 230/400V AC, encliquetable à droite, 0.5 UM, (1 UM=18 mm)
EAN
3250614565106
E-nr.
501 219 200
VPE
1 pc.
Groupe de rabais
N3
Prix*
26.95 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Produits compatibles
-
Produits liés 21 produit(s) disponible(s)
Produits liés
-
MM503NDisjoncteur moteur 3P 0.25-0.4A ; 0.06/0.09 kW à 230/415V
92.70 CHF / pc.* -
MM514NDisjoncteur moteur 3P 25-32A ; 7.5/15 kW à 230/415V
181.50 CHF / pc.* -
MM501NDisjoncteur moteur 3P 0.1-0.16A ; 0.02/0.03 kW à 230/415V
92.70 CHF / pc.* -
MM506NDisjoncteur moteur 3P 1-1.6A ; 0.25/0.55 kW à 230/415V
109.00 CHF / pc.* -
MM507NDisjoncteur moteur 3P 1.6-2.5A ; 0.37/0.75 kW à 230/415V
112.00 CHF / pc.* -
MM504NDisjoncteur moteur 3P 0.4-0.63A ; 0.09/0.12 kW à 230/415V
98.30 CHF / pc.* -
MM505NDisjoncteur moteur 3P 0.63-1A ; 0.12/0.25 kW à 230/415V
109.00 CHF / pc.* -
MM508NDisjoncteur moteur 3P 2.5-4A ; 0.75/1.5 kW à 230/415V
112.00 CHF / pc.* -
MM509NDisjoncteur moteur 3P 4-6.3A ; 1.1/2.2 kW à 230/415V
112.00 CHF / pc.* -
MM510NDisjoncteur moteur 3P 6.3-10A ; 2.2/4 kW à 230/415V
127.50 CHF / pc.* -
MM511NDisjoncteur moteur 3P 10-16A ; 4/7.5 kW à 230/415V
127.50 CHF / pc.* -
MM520NDisjoncteur moteur 3P 10-16A ; 4/7.5 kW à 230/415V
193.00 CHF / pc.* -
MM512NDisjoncteur moteur 3P 16-20A ; 5.5/9 kW à 230/415V
140.00 CHF / pc.* -
MM513NDisjoncteur moteur 3P 20-25A ; 5.5/12.5 kW à 230/415V
167.50 CHF / pc.* -
MM526NDisjoncteur moteur 3P 55-63A ; 18.5/34 kW à 230/415V
321.00 CHF / pc.* -
MM525NDisjoncteur moteur 3P 50-58A ; 17/30 kW à 230/415V
313.00 CHF / pc.* -
MM524NDisjoncteur moteur 3P 40-50A ; 14/25 kW à 230/415V
303.00 CHF / pc.* -
MM523NDisjoncteur moteur 3P 32-40 A ; 11/20 kW à 230/415V
265.00 CHF / pc.* -
MM522NDisjoncteur moteur 3P 25-32A ; 7.5/15 kW à 230/415V
235.00 CHF / pc.* -
MM521NDisjoncteur moteur 3P 16-25A ; 5.5/12.5 kW à 230/415V
220.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 A
-
Courant nominal assigné sous 230 V AC153,50 A
Connectivité
-
Type de connection / priseBorne à vis
-
Type de montageAdaptateur de rail DIN
Capacité
-
Nombre de modules0,50
Raccordement
-
Type de contact1NO+1NF
-
Section de raccordement en câble souple2.5 mm²
-
Section de raccordement en câble rigide2.5 mm²
Tension
-
Tension assignée d'isolement690 V
-
Tension assignée de tenue aux chocs6000 V
-
Type de tension d'alimentationAC
Fréquence
-
Fréquence40 - 60 Hz
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 80 °C
Endurance
-
Endurance mécanique nombre de manœuvres100000
-
Endurance électrique en nombre de cycles50000
Puissance
-
Puissance dissipée totale sous IN0,04 W
Dimensions
-
Largeur9 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts inverseurs0
-
Nombre de contacts NF1
Sécurité
-
Indice de protection IPIP20
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit MZ520N
-
Fiche technique

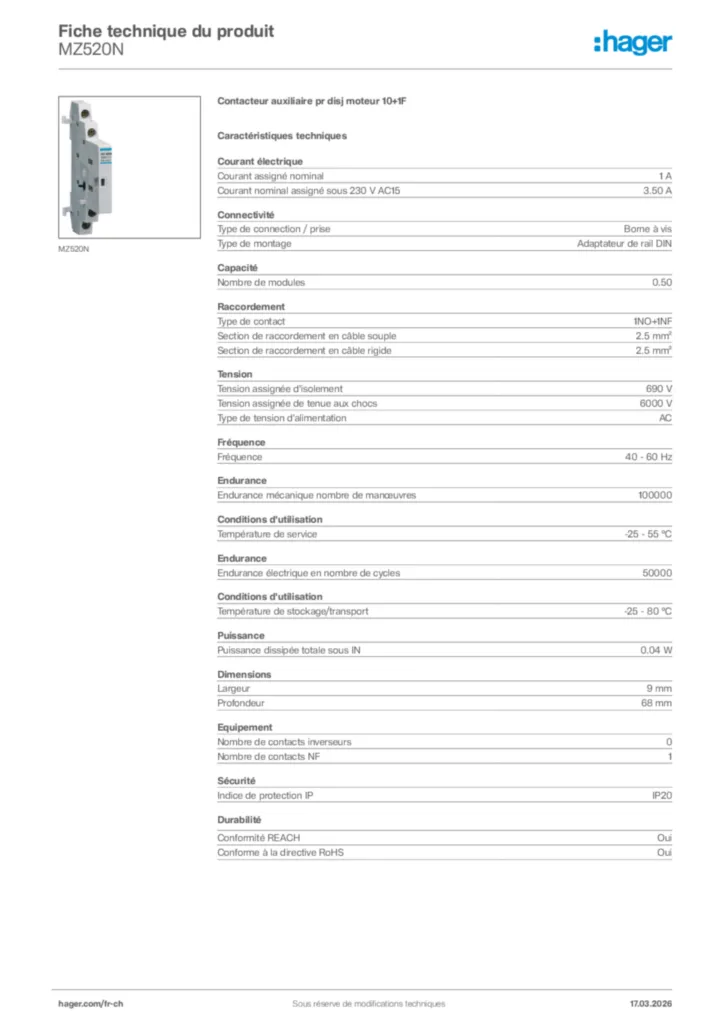

Hager Fiche technique du produit MZ520N
Contacteur auxiliaire pr disj moteur 10+1F
PDF -
Manuel
Brochure pour contacteurs / interrupteurs de protection moteur (DE, 2021-11)
Manuel de-DE 2021-11-24
PDF28,02 MB
Manuel en-GB 2025-04-10
PDF4,12 MB -
Brochures techniques & CCTP
Brochure for contactors / motor protection switches (FR, 2021-11)
Brochures techniques & CCTP fr-FR 2022-02-02
PDF28,12 MB -
Déclaration de conformité
Declaration Of Conformity
Déclaration de conformité en-GB 2023-11-07
PDF426,64 kB
Déclaration de conformité en-GB 2023-11-07
PDF442,34 kB
