MM513N - Disjoncteur moteur 3P 20-25A ; 5.5/12.5 kW à 230/415V
Image du produit MM513N | Hager Suisse
MM513N - Disjoncteur moteur 3P 20-25A ; 5.5/12.5 kW à 230/415V
Image du produit MM513N | Hager Suisse

Disjoncteur moteur 3P 20-25A ; 5.5/12.5 kW à 230/415V MM513N

EAN
3250614435263
E-nr.
501 210 320
VPE
1 pc.
Groupe de rabais
N3
165.00 CHF
/ pc. *

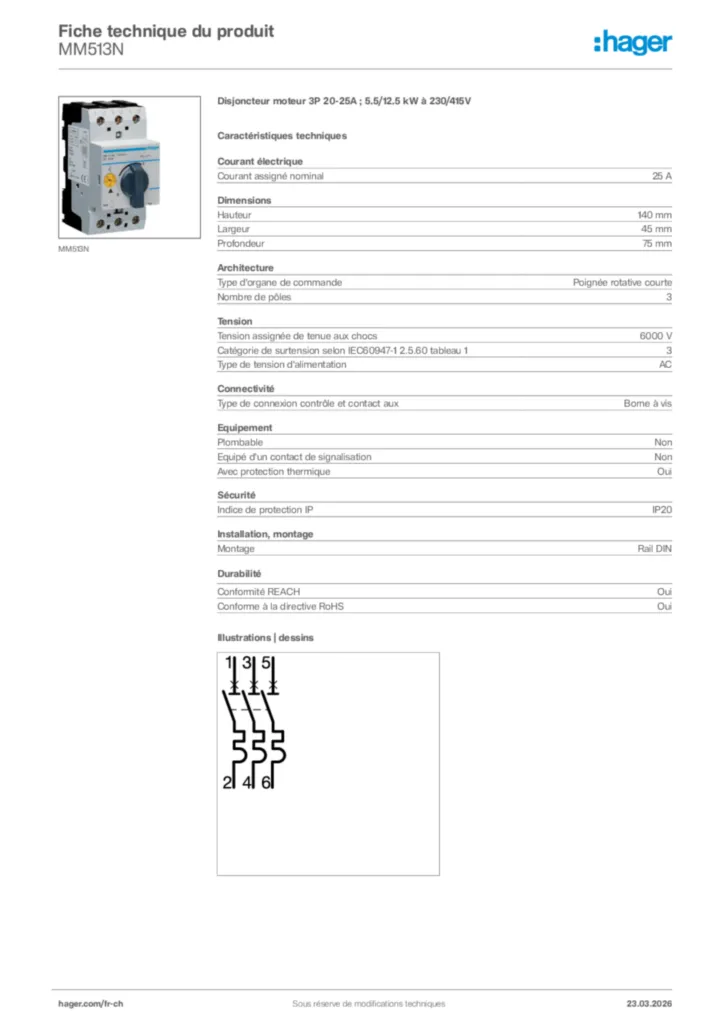

Caractéristiques techniques

Archi­tec­ture
  • Type de commande
    poignée rota­tive courte
  • Nombre de pôles
    3 P
  • Type de pôles
    3 P
Modèle
  • Nombre de modules
    2.5
Prin­ci­pales carac­té­ris­tiques élec­triques
  • Tension assi­gnée d'em­ploi Ue
    690 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Fréquence assi­gnée
    50/60 Hz
Tension
  • Tension assi­gnée d'iso­le­ment
    690 V
  • Tension assi­gnée de tenue aux chocs
    6000 V
Inten­sité du courant
  • Courant assigné nominal
    25 A
  • Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2
    3 kA
  • Valeur du seuil mini/max de fonc­tion­ne­ment magné­tique en alter­natif
    12.4 / 15.5 / 18.6 In
  • Calibre du courant de réglage ther­mique à 30°
    20 / 20.6 / 21.3 / 21.9 / 22.5 / 23.1 / 23.8 / 24.4 / 25 A
  • Courant assigné à 0°C selon IEC 60947
    25 A
  • Courant assigné à 10°C selon IEC 60947
    25 A
  • Courant assigné à 20°C selon IEC 60947
    25 A
  • Courant assigné à 30°C selon IEC 60947
    25 A
  • Courant assigné à 40°C selon IEC 60947
    25 A
  • Courant assigné à 50°C selon IEC 60947
    25 A
  • Pouvoir de coupure de service Ics AC selon IEC 60947-2
    75 %
  • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2
    50 kA
Dimen­sions
  • Longueur de dénu­dage connexions circuit de puis­sance
    10 mm
Fréquence
  • Fréquence
    50 à 60 Hz
Puis­sance
  • Puis­sance dissipée totale sous IN
    5.82 W
  • Puis­sance norma­lisé des moteurs triphasés en AC3 sous 230V
    5.5 kW
  • Puis­sance norma­lisé des moteurs triphasés en AC3 sous 400V
    12.5 kW
  • Puis­sance d'em­ploi pour 3P sous 220-230V AC3 selon IEC60947-4
    5.5 kW
  • Puis­sance d'em­ploi pour 3P sous 240V AC3 selon IEC60947-4
    5.5 kW
  • Puis­sance d'em­ploi pour 3P sous 415V AC3 selon IEC60947-4
    12.5 kW
  • Puis­sance d'em­ploi pour 3P sous 440V AC3 selon IEC60947-4
    12.5 kW
  • Puis­sance d'em­ploi pour 3P sous 500V AC3 selon IEC60947-4
    15 kW
Spéci­fi­ca­tions élec­triques
  • Couple de serrage nominal du circuit de puis­sance
    1.7 Nm
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    50000
  • Endu­rance méca­nique nombre de manoeuvres par heure
    40
  • Endu­rance méca­nique nombre de manoeuvres
    100000
Instal­la­tion, montage
  • Couple de serrage
    1,7Nm
  • Type de raccor­de­ment circuit de puis­sance
    Borne à vis
Connexion
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
    1 / 6 mm²
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
    1 / 6 mm²
  • Section de raccor­de­ment câble souple avec embout circuit de puis­sance
    1x (1 - 6) mm² / 2x (1 - 6) mm²
  • Section de raccor­de­ment câble rigide circuit de puis­sance
    1x (1 - 6) mm² / 2x (1 - 6) mm²
Confi­gu­ra­tion
  • Valeur de seuil mini/max de fonc­tion­ne­ment magné­tique en alter­natif
    310 / 465 A
  • Mode de réglage magné­tique suivant IN ou IrTh
    IN
Acces­soires inclus
  • Outillage connexions circuit de puis­sance
    PZ2 / Plat 1 - 6
Equi­pe­ment
  • Compen­sa­tion auto­ma­tique de tempé­ra­ture
    -5 / 40 °C
  • Acces­so­riable
    Oui
Cas d'em­ploi
  • Caté­gorie d'em­ploi
    AC3
Stan­dards
  • Texte norme
    IEC 60947-4-1 ; EN 60947-4-1
  • Direc­tive euro­péenne RoHs
    confor­mité volon­taire
  • Direc­tive euro­péenne WEEE
    concerné
Sécu­rité
  • Indice de protec­tion IP
    IP20
  • Conforme REACH
    Oui
  • Conforme RoHS
    Oui
  • Sans halo­gène
    Non
  • Sensible à une défaillance de phase
    Oui
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25…55 °C
  • Degré de pollu­tion suivant IEC 60664 / IEC 60947-2
    3
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25…80 °C
Tempé­ra­ture
  • Tempé­ra­ture de cali­bra­tion
    30 °C
