HTN680C - Disjoncteur Hager MCB 4P 230V caractéristique au déclenchement Cs 80A 25kA 2UM

Disjoncteur Hager MCB 4P 230V caractéristique au déclenchement Cs 80A 25kA 2UM HTN680C

Name: HTN680C
Brand: Hager
SKU: HTN680C
Price: 489 CHF

EAN

3250613305642

E-nr.

807 186 114

VPE

1 pc.

Groupe de rabais

Prix*

489,00 CHF

/ pc. *

Ajouter à une liste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

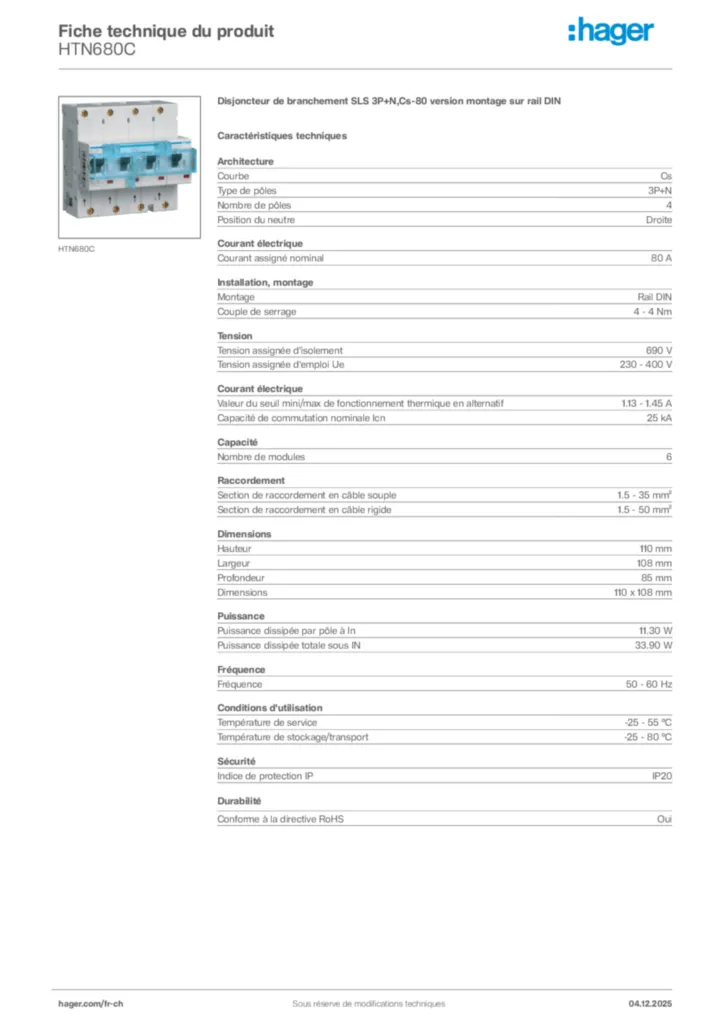

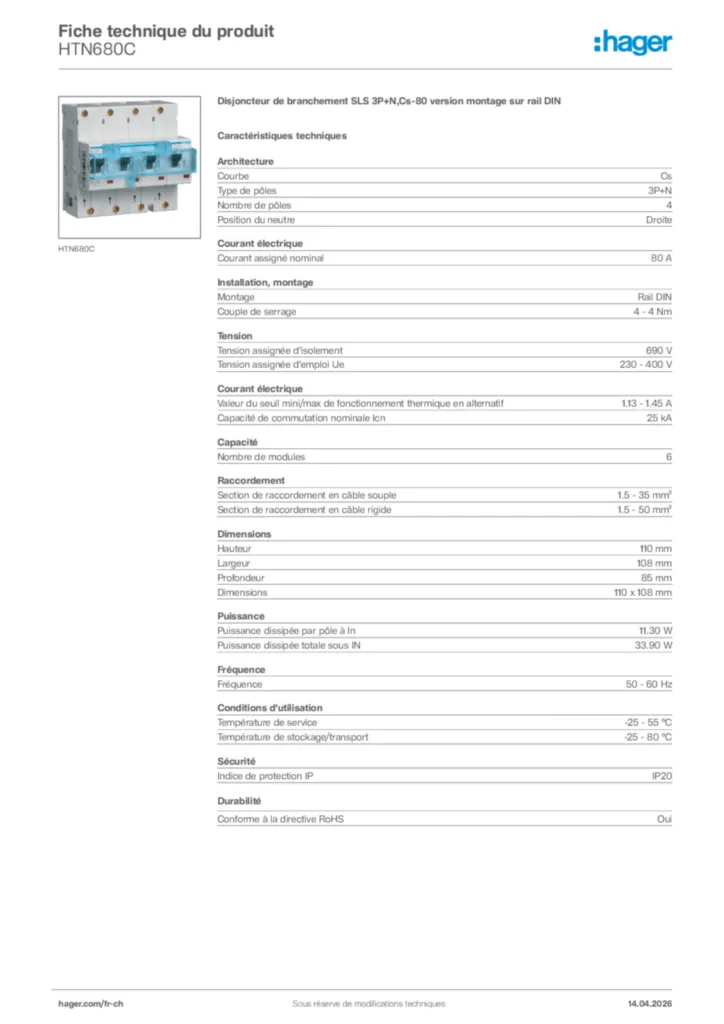

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Verrouillage d'interrupteur 1 produit(s) disponible(s)
Adaptateur pour jeu de barres 1 produit(s) disponible(s)

Caractéristiques techniques

Courbe

Cs
Type de pôles

3P+N
Nombre de pôles

4
Position du neutre

Droite

Montage

Rail DIN
Couple de serrage

4 - 4 Nm

Tension assignée d'isolement

690 V
Tension assignée d'emploi Ue

230 - 400 V

Courant assigné nominal

80 A
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A

Nombre de modules

6

Section de raccordement en câble souple

1.5 - 35 mm²
Section de raccordement en câble rigide

1.5 - 50 mm²

Hauteur

110 mm
Largeur

108 mm
Profondeur

85 mm

Puissance dissipée par pôle à In

11,30 W
Puissance dissipée totale sous IN

33,90 W

Fréquence

50 - 60 Hz

Température de service

-25 - 55 °C
Température de stockage/transport

-25 - 80 °C

Indice de protection IP

IP20

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

REACH declaration HTN680C (english)

PDF

103,10 kB

RoHS declaration HTN680C (english)

PDF

103,84 kB

Documents

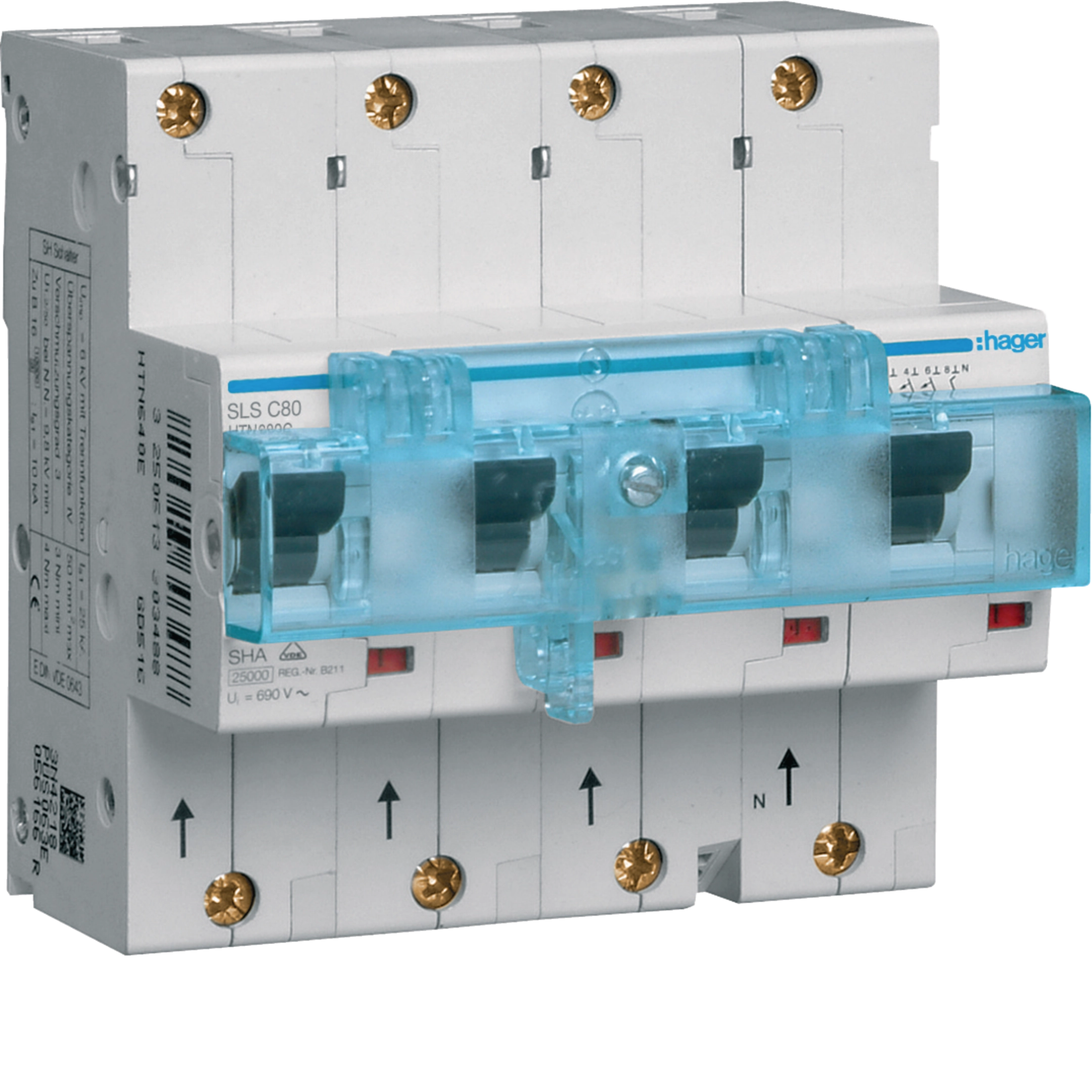

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit HTN680C
Guide d'installation

notice disj. SLS - Ph+N - rail Din

Guide d'installation de-DE 2020-01-01

PDF

1,79 MB
Annexe technique (produit unique)

Annexe technique (produit unique) de-DE 2021-10-20

PDF

847,80 kB

Plus de téléchargements

Pour obtenir le certificat REACH de ce produit

contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
