Pouvoir de coupure de service Ics AC selon IEC 60898-1
12.5 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif
1.13 / 1.45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif
6.5 / 10 In
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1
25 kA
Courant / température
Courant assigné à -25°C
50.4 A
Courant assigné à -20°C
49.6 A
Courant assigné à -15°C
48.7 A
Courant assigné à -10°C
47.8 A
Courant assigné à -5°C
46.9 A
Dimensions
Profondeur produit installé
85 mm
Hauteur produit installé
110 mm
Largeur produit installé
108 mm
Puissance
Puissance active maximale dissipée par pôle selon la norme produit
8 W
Puissance dissipée totale sous IN
17.1 W
Puissance dissipée par pôle à In
5.7 W
Endurance
Endurance électrique en nombre de cycles
1500
Endurance mécanique nombre de manoeuvres
10000
Installation, montage
Couple de serrage
4Nm
Type de montage
rail DIN
Utilisation
Tenue aux vibrations et chocs
50 secousses (DIN VDE 0641-21 §9.13)
Standards
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP
IP20
Conformité REACH
Non
Conforme à la directive RoHS
Oui
Sans halogène
Non
Conditions d'utilisation
Température de service
-25…55 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2
3
Altitude
2000 m
Température de stockage/transport
-25…80 °C
Température
Température de calibration
30 °C

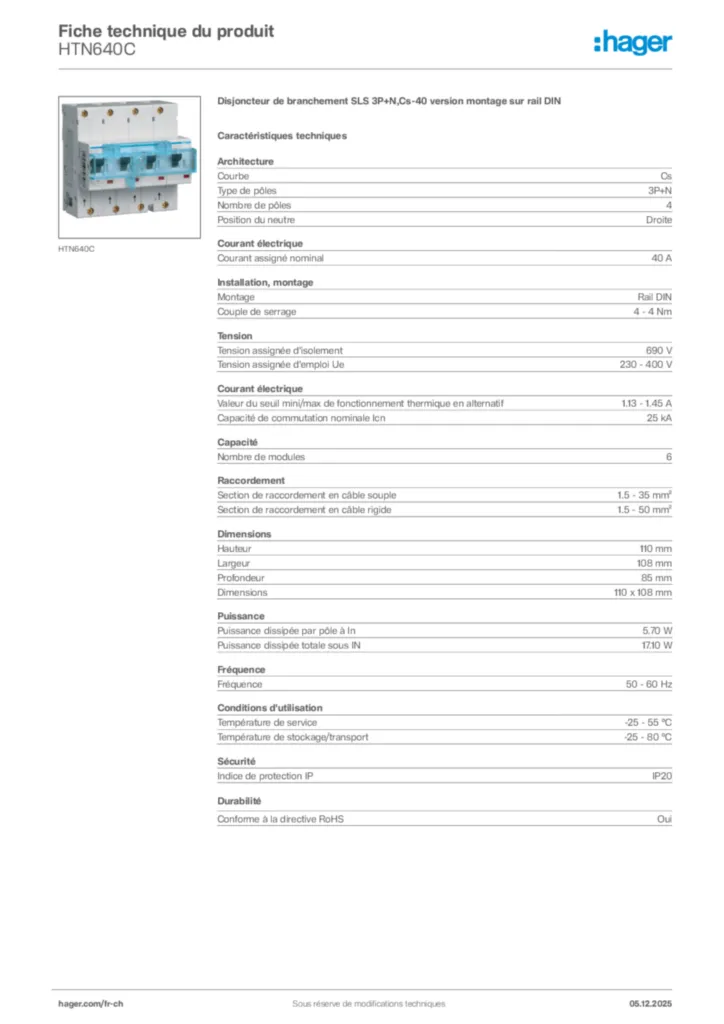

Documents
