Disjoncteur Hager MCB 4P 230V caractéristique au déclenchement Cs 32A 25kA 2UM HTN632C
EAN
3250613305598
E-nr.
807 182 114
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.
Complétez votre système
Accessoires optionnels
-
Verrouillage d'interrupteur 1 produit(s) disponible(s) -
Adaptateur pour jeu de barres 1 produit(s) disponible(s)
Complétez votre système
-
HZT561
Capot de verrouillage multifonctionel pour disjoncteur 3P+N
11.60 CHF / pc.*
-
HZT661
Adaptateur pour disjoncteur SLS 3P+N sur JdB
125.50 CHF / pc.*
Caractéristiques techniques
Architecture
-
CourbeCs
-
Type de pôles3P+N
-
Nombre de pôles4
-
Position du neutreDroite
Installation, montage
-
MontageRail DIN
-
Couple de serrage4 - 4 Nm
Tension
-
Tension assignée d'isolement690 V
-
Tension assignée d'emploi Ue230 - 400 V
Courant électrique
-
Courant assigné nominal32 A
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Capacité de commutation nominale Icn25 kA
Capacité
-
Nombre de modules6
Raccordement
-
Section de raccordement en câble souple1.5 - 35 mm²
-
Section de raccordement en câble rigide1.5 - 50 mm²
Dimensions
-
Hauteur110 mm
-
Largeur108 mm
-
Profondeur85 mm
Puissance
-
Puissance dissipée par pôle à In4,60 W
-
Puissance dissipée totale sous IN13,80 W
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 80 °C
Sécurité
-
Indice de protection IPIP20
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HTN632C
-

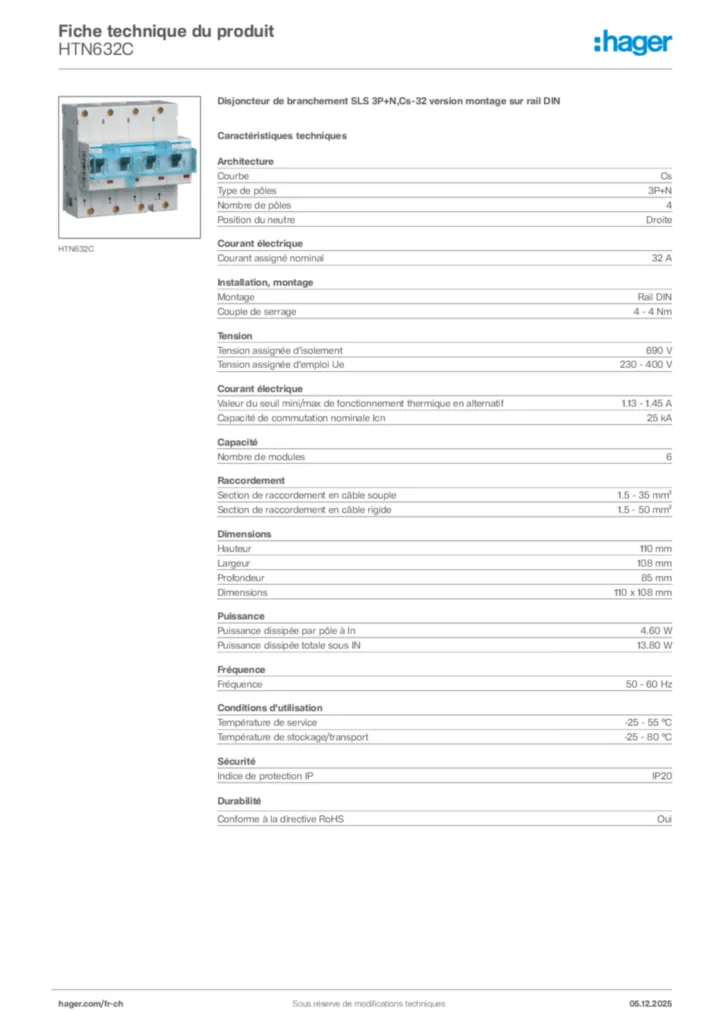

Fiche technique
