Disjoncteur Boitier Moulé h3+ P250 LSnI 4P4D N0-50-100% 100A 40kA FTC HNT101GR
EAN
3250613176723
VPE
1 pc.
Groupe de rabais
32
Prix*
834,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Blocs complémentaires pour disjoncteurs principaux type A 8 produit(s) disponible(s) -
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Voir plus 55 autre(s) produit(s) disponible(s)
Complétez votre système
-
HBT100F
Bloc différentiel P250 4P 100A Idn fix
549.00 CHF / pc.* -
HBT100HBloc différentiel P250 4P 100A Idn adj
608.00 CHF / pc.* -
HBT100LBloc diff. Alarme P250 4P 100A Idn adj
600.00 CHF / pc.* -
HBT160FBloc différentiel P250 4P 160A Idn fix
598.00 CHF / pc.* -
HBT160HBloc différentiel P250 4P 160A Idn régl
665.00 CHF / pc.* -
HBT160LBloc diff. Alarme P250 4P 160A Idn adj
656.00 CHF / pc.* -
HBT250HBloc différentiel P250 4P 250A Idn régl
990.00 CHF / pc.* -
HBT250LBloc diff. Alarme P250 4P 250A Idn adj
979.00 CHF / pc.*
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
39.90 CHF / pc.* -
HTL010HCâble adaptateur h3+ MIP vers USB
343.00 CHF / pc.*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HYT257HDéclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
35.85 CHF / pc.*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
45.25 CHF / pc.* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
10.90 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.90 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
71.50 CHF / pc.* -
HXT066HCapot d'interverrouillage mécanique P250
55.80 CHF / pc.* -
HXT166HKit d'interverrouillage direct P250 4P
42.35 CHF / pc.*
-
HXB068HCâble interverrouillage électrique (x250-P250-h250)
37.45 CHF / pc.* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
33.85 CHF / pc.*
-
HXT030HCommande rotative directe pour P250
58.10 CHF / pc.*
-
HXT031HCommande rotative débrochable P250
109.00 CHF / pc.*
-
HXT032HCommande rotative directe P250 + verrouillage porte
74.90 CHF / pc.*
-
HXT040HCommande motorisée P250 24VDC avec Auto-Reset
575.00 CHF / pc.* -
HXT040HKCommande motorisée P250 24VDC avec Auto-Reset + clé
626.00 CHF / pc.* -
HXT041HCommande motorisée P250 100-110VAC/DC avec Auto-Reset
513.00 CHF / pc.* -
HXT041HKCommande motorisée P250 100-110VAC/DC avec Auto-Reset +clé
564.00 CHF / pc.* -
HXT042HCommande motorisée P250 230-240VAC avec Auto-Reset
513.00 CHF / pc.* -
HXT042HKCommande motorisée P250 230-240VAC avec Auto-Reset + clé
564.00 CHF / pc.* -
HXT043HCommande motorisée P250 24VDC sans Auto-Reset
575.00 CHF / pc.* -
HXT043HKCommande motorisée P250 24VDC sans Auto-Reset + clé
626.00 CHF / pc.* -
HXT044HCommande motorisée P250 230-240VAC sans Auto-Reset
513.00 CHF / pc.* -
HXT044HKCommande motorisée P250 230-240VAC sans Auto-Reset + clé
564.00 CHF / pc.* -
HXT045HCommande motorisée P250 200-220VAC/DC avec Auto-Reset
641.00 CHF / pc.* -
HXT045HKCommande motorisée P250 200-220VAC/DC avec Auto-Reset +clé
693.00 CHF / pc.* -
HXT046HCommande motorisée P250 100-110VAC/DC sans Auto-Reset
513.00 CHF / pc.* -
HXT046HKCommande motorisée P250 100-110VAC/DC sans Auto-Reset +clé
564.00 CHF / pc.* -
HXT047HCommande motorisée P250 200-220VAC/DC sans Auto-Reset
641.00 CHF / pc.* -
HXT047HKCommande motorisée P250 200-220VAC/DC sans Auto-Reset +clé
693.00 CHF / pc.* -
HXT048HCommande motorisée P250 48VDC avec Auto-Reset
575.00 CHF / pc.* -
HXT048HKCommande motorisée P250 48VDC avec Auto-Reset +clé
626.00 CHF / pc.* -
HXT049HCommande motorisée P250 48VDC sans Auto-Reset
575.00 CHF / pc.* -
HXT049HKCommande motorisée P250 48VDC sans Auto-Reset +clé
626.00 CHF / pc.*
-
HYA035HKit de connexion 3p-4p
39.90 CHF / pc.* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.40 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.55 CHF / pc.*
-
HYB010HRallonge de plage droite (x/P250) 4P
43.85 CHF / pc.* -
HYB012HEpanouisseur (x250-h250) 4P
42.30 CHF / pc.* -
HYB032HConnexion arrière (x/P250-P250) - 4P
74.40 CHF / pc.* -
HYT002HCage de raccordement P250 Cu/Al 4P 1x 10-150mm²
53.30 CHF / pc.* -
HYT006HCage de raccordement P250 Al 4P 1x 50-185mm²
106.50 CHF / pc.* -
HYT008HCage de raccordement P250 Cu/Al 4P 2x 35-120mm²
90.90 CHF / pc.* -
HYT066HCage de raccordement P250 Cu/Al 4P 6x 6-35mm²
112.50 CHF / pc.* -
HYT328HConnexion pour base déconnectable (P250-h250) 1P
36.35 CHF / pc.*
-
HYS256HDéclencheur de sécu base déco P160-P250
26.65 CHF / pc.*
-
HYT019HSéparateur de phase pour P250 3-4Pôles
4.85 CHF / pc.*
-
HYT201HBase pour boitier moulé déconnectable P250 4P
130.50 CHF / pc.* -
HYT331HBase pour boitier moulé débrochable P250 4P
327.00 CHF / pc.* -
HYT333HKit de débrochabilité pour boitier moulé P250 4P
183.00 CHF / pc.*
-
R-AH250-4weber.multiline Adapteur pour H3+ 250A 4P
155.00 CHF / pc.*
-
HYC322HCache borne pour versions déconnectables et débrochables (P250-h250) 4P
13.25 CHF / pc.* -
HYT022HCapot cache-bornes pour rallonge de plage P250 4P
18.25 CHF / pc.* -
HYT024HCapot cache-bornes pour épanouisseur P250 4P
21.80 CHF / pc.* -
HYT026HCapot cache-bornes pour connection arrière + déconnectable P250 4P
13.25 CHF / pc.* -
HYT051HIsolation arrière pour Capot cache-bornes rallonge de plage P250 4P
12.15 CHF / pc.* -
HYT053HIsolation arrière pour Capot cache-bornes épanouisseur P250 4P
13.25 CHF / pc.* -
HYT061HCACHE-BORNES UNIMES H COMBIWAY POUR P250 4P
22.75 CHF / pc.*

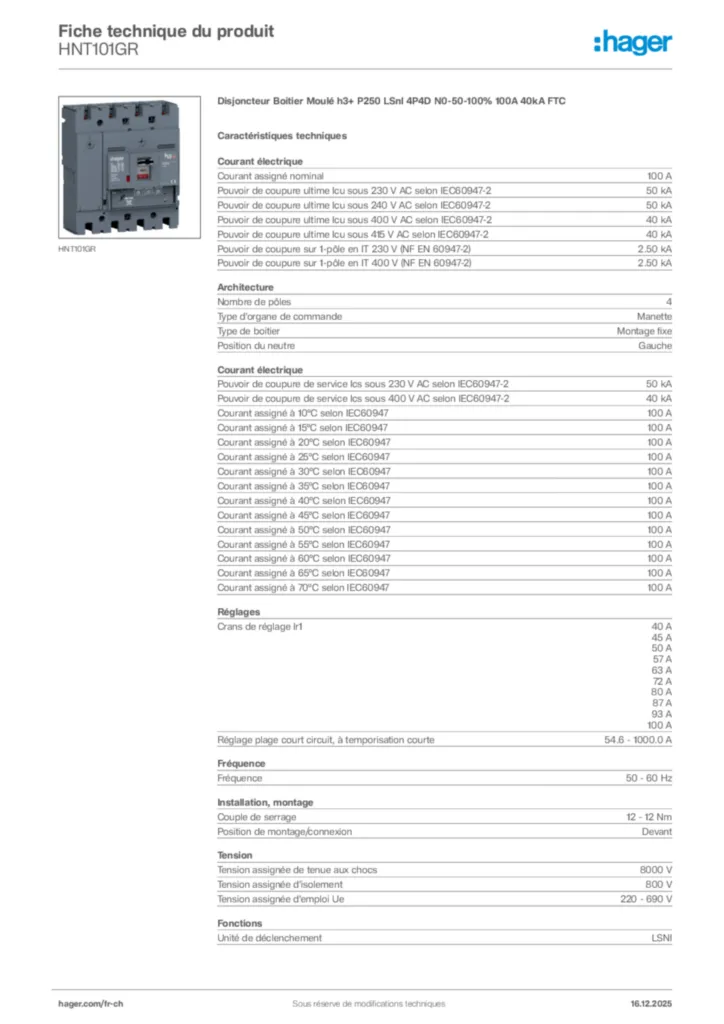

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal100 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-240 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-240 kA
-
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)2,50 kA
-
Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)2,50 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-240 kA
-
Courant assigné à 10°C selon IEC60947100 A
-
Courant assigné à 15°C selon IEC60947100 A
-
Courant assigné à 20°C selon IEC60947100 A
-
Courant assigné à 25°C selon IEC60947100 A
-
Courant assigné à 30°C selon IEC60947100 A
-
Courant assigné à 35°C selon IEC60947100 A
-
Courant assigné à 40°C selon IEC60947100 A
-
Courant assigné à 45°C selon IEC60947100 A
-
Courant assigné à 50°C selon IEC60947100 A
-
Courant assigné à 55°C selon IEC60947100 A
-
Courant assigné à 60°C selon IEC60947100 A
-
Courant assigné à 65°C selon IEC60947100 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreGauche
Réglages
-
Crans de réglage Ir140 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
-
Réglage plage court circuit, à temporisation courte54,6 - 1000,0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage12 - 12 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSNI
Puissance
-
Puissance dissipée totale sous IN7,20 W
-
Puissance dissipée par pôle à In2,40 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Equipement
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
-
Type de connexion / prisePlage de raccordement
Câble
-
Matériau du câbleCuivre, Aluminium
Dimensions
-
Hauteur165 mm
-
Largeur140 mm
-
Profondeur97 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielOui
-
Utilisable pour les tableaux de distributionOui
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)5 s
-
Protection court retard (std) : courant (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)100 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage15
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HNT101GR
-
Instructions d'utilisation
Instructions d'utilisation it-IT 2020-01-01
PDF3,58 MB
Manuel Système de communication h3+
Instructions d'utilisation fr-FR 2018-09-07
PDF7,32 MB
Manuel Système de communication pour h3+ Disjoncteur boitier moulé jusqu'à 250A (DE, 2019-01)
Instructions d'utilisation de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Mode opératoire International 2020-09-21
PDF13,53 MB -
Guide d'installation
ID1_TRIP_UNIT_LSNI_6LE001642AB
Guide d'installation International 2018-06-04
PDF2,04 MB
Notice d'installation pour Disjoncteur boitier moulé h3+ P250 (Date: 2020-03)
Guide d'installation International 2015-11-02
PDF4,67 MB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Fichiers STEP
CAD file for MCCB 250A 4P
Fichiers STEP International 2023-11-24
STP805,89 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Guide International 2019-10-09
PDF48,70 MB
Hager_Techn-Katalog_H3+_CH_de.pdf
Guide de-DE 2020-09-23
PDF39,42 MB
Handbook it-IT 2017-09-21
Guide it-IT 2023-03-23
PDF38,90 MB
Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab
Guide de-DE 2020-01-29
PDF42,20 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-25
PDF349,41 kB
Declaration
Déclaration de conformité International 2022-04-25
PDF461,97 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
Découvrez les autres produits de cette gamme
-
5
-
1
HES025DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 25A 70kA CTCPrix*525.00 CHF/ pc. * -
2
HES026DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 4P4D N0-100% 25A 70kA CTCPrix*670.00 CHF/ pc. * -
3
HES040DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 40A 70kA CTCPrix*525.00 CHF/ pc. * -
4
HES040GCDisjoncteur Boitier Moulé h3+ P160 LSnI 3P3D 40A 70kA CTCPrix*695.00 CHF/ pc. * -
5
HES040JCDisjoncteur Boitier Moulé h3+ P160 LSI 3P3D 40A 70kA CTCPrix*739.00 CHF/ pc. *
