Disjoncteur Boitier Moulé h3+ P160 LSI 3P3D 160A 40kA CTC HNS160JC
EAN
3250613145903
VPE
1 pc.
Groupe de rabais
32
Prix*
621,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Fonctions interverouillage 5 produit(s) disponible(s) -
Voir plus 25 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
39.90 CHF / pc.* -
HTL010HCâble adaptateur h3+ MIP vers USB
343.00 CHF / pc.*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
45.25 CHF / pc.* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
10.90 CHF / pc.*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.90 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
71.50 CHF / pc.* -
HXS066HCapot d'interverrouillage mécanique P160
55.80 CHF / pc.* -
HXS165HKit d'interverrouillage direct P160 3P
42.35 CHF / pc.*
-
HXS030HCommande rotative directe pour P160
58.10 CHF / pc.*
-
HXS031HCommande rotative débrochable P160
109.00 CHF / pc.*
-
HXS032HCommande rotative directe P160 + verrouillage porte
74.90 CHF / pc.*
-
HYA035HKit de connexion 3p-4p
39.90 CHF / pc.* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.40 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.55 CHF / pc.*
-
HYS001HCage de raccordement P160 Cu/Al 3P 1x 10-95mm²
36.35 CHF / pc.* -
HYS005HCage de raccordement P160 Cu/Al 3P 1x35-120mm²
44.80 CHF / pc.* -
HYS014HEpanouisseur pour P160 3P version cage
29.00 CHF / pc.* -
HYS131HConnexions arrière pour P160 3P (63-160A)
36.35 CHF / pc.* -
HYS328HConnexion pour base déconnectable P160 1P
30.30 CHF / pc.*
-
HYS019HSéparateur de phase pour P160 3-4Pôles
4.85 CHF / pc.*
-
HYS033HAdaptateur Rail Din P160 3P/4P
47.30 CHF / pc.*
-
HYS200HBase pour boitier moulé déconnectable P160 3P
79.80 CHF / pc.* -
HYS300HAdaptateur déconnectable pour boitier moulé P160 3P (63-160A)
66.60 CHF / pc.*
-
HYS256HDéclencheur de sécu base déco P160-P250
26.65 CHF / pc.* -
HYS257HDéclencheur de sécurité h3+ P160 for QuadroSX/Unimes H Combiway
35.85 CHF / pc.*
-
R-AH160-3weber.multiline Adapteur pour H3+ 160A 3P
108.00 CHF / pc.*
-
HYS021HCapot cache-bornes pour rallonge de plage P160 3P
18.25 CHF / pc.* -
HYS023HCapot cache-bornes pour épanouisseur P160 3P
21.80 CHF / pc.* -
HYS025HCapot cache-bornes pour connection arrière + déconnectable P160 3P
13.25 CHF / pc.* -
HYS050HIsolation arrière pour Capot cache-bornes rallonge de plage P160 3P
12.15 CHF / pc.* -
HYS052HIsolation arrière pour Capot cache-bornes épanouisseur P160 3P
13.25 CHF / pc.* -
HYS060HCACHE-BORNES UNIMES H COMBIWAY POUR P160 3P
22.75 CHF / pc.* -
HYS321HCapot cache-bornes pour base déconnectable P160 3P
13.25 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-240 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-240 kA
-
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)2,50 kA
-
Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)2,50 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-26 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-240 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-240 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-240 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-26 kA
-
Courant assigné à 10°C selon IEC60947160 A
-
Courant assigné à 15°C selon IEC60947160 A
-
Courant assigné à 20°C selon IEC60947160 A
-
Courant assigné à 25°C selon IEC60947160 A
-
Courant assigné à 30°C selon IEC60947160 A
-
Courant assigné à 35°C selon IEC60947160 A
-
Courant assigné à 40°C selon IEC60947160 A
-
Courant assigné à 45°C selon IEC60947160 A
-
Courant assigné à 50°C selon IEC60947160 A
-
Courant assigné à 55°C selon IEC60947160 A
-
Courant assigné à 60°C selon IEC60947159 A
-
Courant assigné à 70°C selon IEC60947135 A
-
Courant assigné à 65°C selon IEC60947145 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreSans neutre
Réglages
-
Crans de réglage Ir163 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Réglage plage court circuit, à temporisation courte86 - 1600 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage6 - 6 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Puissance
-
Puissance dissipée totale sous IN27 W
-
Puissance dissipée par pôle à In9 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Equipement
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Cache, porte
-
CadenassableOui
Raccordement
-
Section de raccordement en câble souple6 - 70 mm²
-
Section de raccordement en câble rigide6 - 95 mm²
Câble
-
Matériau du câbleCuivre
Dimensions
-
Hauteur130 mm
-
Largeur90 mm
-
Profondeur97 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielNon
-
Utilisable pour les tableaux de distributionOui
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Connectivité
-
Type de connection / priseBorne à vis
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage3, 4, 5, 6, 7, 8, 9, 10, 11
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-

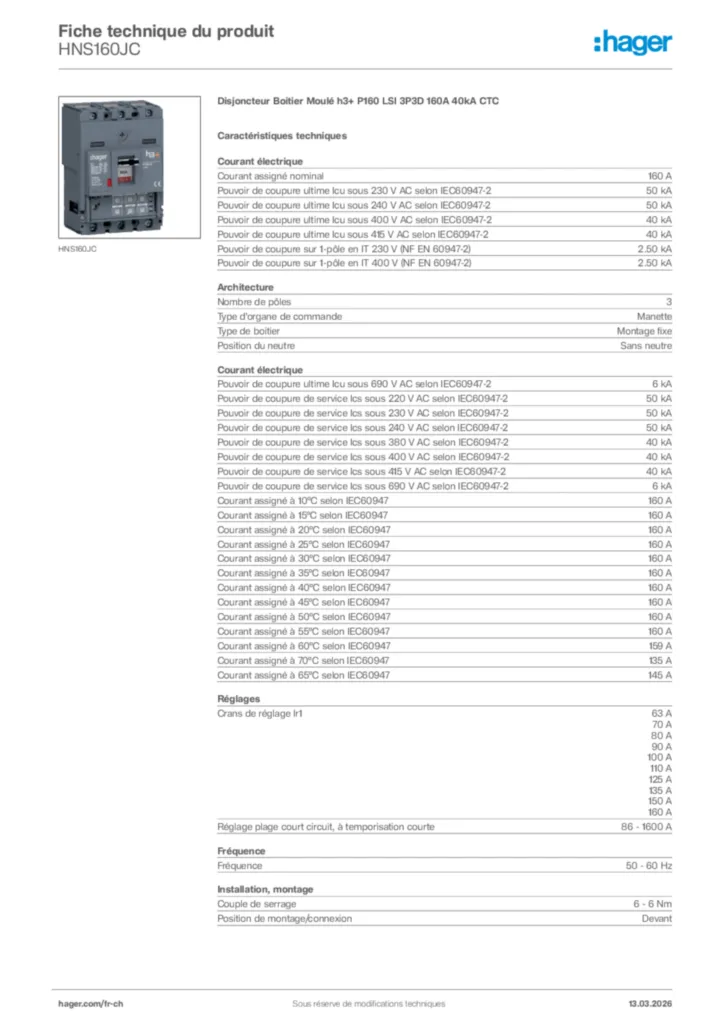

Image produit
