Disjoncteur Hager MCB 3P 400V type C 50A 4.5UM HMX350
EAN
3250613232030
E-nr.
807 184 124
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Le produit n’est malheureusement plus livrable. Veuillez commander les produits suivants en tant que remplacement ou extension : HMX363
Complétez votre système
Accessoires optionnels
-
Fonctions interverouillage 2 produit(s) disponible(s) -
Fonctions de séparation de phase 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Déclencheur à sous-tension 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s)
Complétez votre système
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
14.35 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.40 CHF / 10 pc.*
-
MZN131
Jeu de 3 séparateurs de phase
28.30 CHF / jeu*
-
MZN130
Cache borne 1P
6.05 CHF / pc.*
-
LZ060
Intercalaire de dissipation
1.45 CHF / pc.*
-
MZ206
Bobine manque tension 230V AC
56.80 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
59.90 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
56.80 CHF / pc.*
-
MZ202Contact signal défaut 10+1F 6A 240V AC
26.25 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
22.65 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
25.20 CHF / pc.*
Caractéristiques techniques
Architecture
-
Type de pôles3P
-
CourbeC
Tension
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6000 V
Fréquence
-
Fréquence50 - 60 Hz
Courant électrique
-
Courant assigné nominal50 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
Installation, montage
-
Couple de serrage3,5 - 5,0 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage nominal borne basse3,60 - 3,60 Nm
-
Couple de serrage nominal borne haute3,60 - 3,60 Nm
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-150 kA
Puissance
-
Puissance dissipée totale sous IN11,46 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 70 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 50 mm²
-
Section de raccordement en câble souple50 mm²
-
Section de raccordement en câble rigide70 mm²
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-23
-
Classe de limitation d'énergie I²t3
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Capacité
-
Nombre de modules4,50
Connectivité
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur90 mm
-
Largeur80 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HMX350
-
Fiche technique

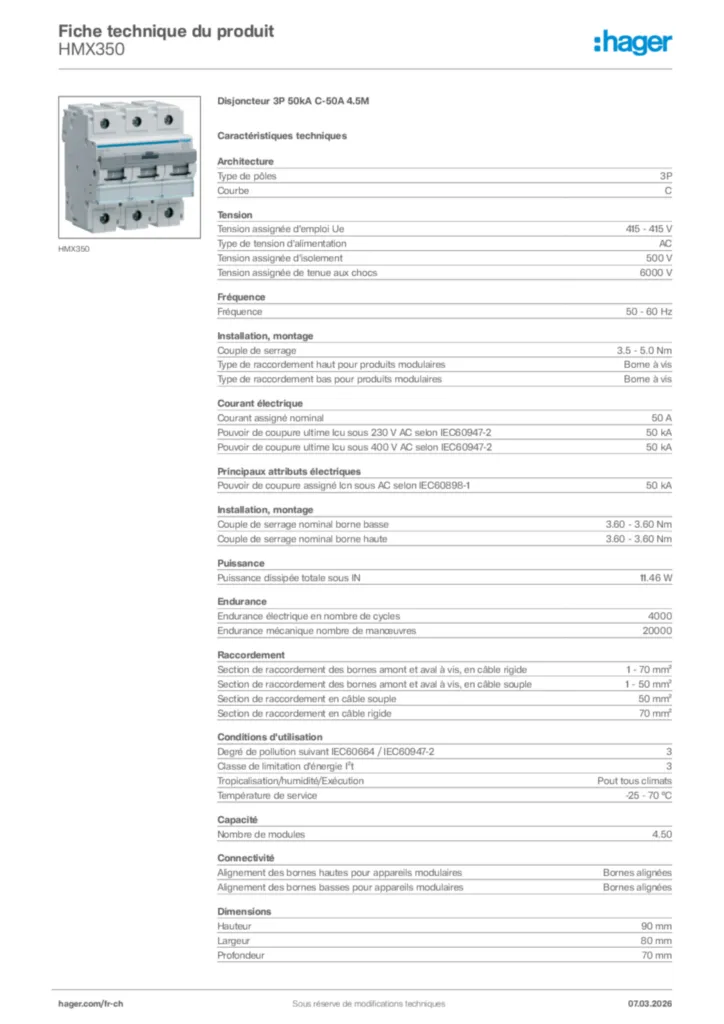

Hager Fiche technique du produit HMX350
Disjoncteur 3P 50kA C-50A 4.5M
PDF -
Guide d'installation
notice verrouillage manette disjoncteur 125A modulaire
Guide d'installation International 2020-01-01
PDF26,38 kB
