Disjoncteur Boitier Moulé h3+ P160 LSI 3P3D 100A 50kA CTC HMS100JC

EAN
3250613145743
VPE
1 pc.
Groupe de rabais
32
Prix*
692.00 CHF
/ pc. *
692.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Disjoncteur Boitier Moulé h3+ P160 LSI 3P3D 100A 50kA CTC

HMS100JC

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Voir plus (49)
    • Déclen­cheur à sous-­ten­sion 8 produit(s) disponible(s)
    • Adap­ta­teur de câble auxi­liaire 3 produit(s) disponible(s)
    • Fonc­tions de connexion 5 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 4 produit(s) disponible(s)
    • bobine à émis­sion 5 produit(s) disponible(s)
    • Fonc­tions inter­ve­rouillage 5 produit(s) disponible(s)

    Complétez votre système

    • Déclen­cheur à sous-­ten­sion
    • Adap­ta­teur de câble auxi­liaire
    • Fonc­tions de connexion
    • Bloc de contact auxi­liaire
    • bobine à émis­sion
    • Fonc­tions inter­ve­rouillage
    • Cache-­borne
    • Acces­soires méca­niques pour appa­reillage basse tension
    • adap­ta­teur de rail DIN
    • Disjonc­teur d'ali­men­ta­tion du châssis
    • Dispo­sitif d'accès des câbles de données auxi­liaires
    • Fonc­tions de sépa­ra­tion de phase
    • Poignée rota­tive
    • Poignée pour disjonc­teur
    • Commande rota­tive verrouillable
    • Adap­ta­teur pour jeu de barres
    • HXA051H

      Bobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
      339.00 CHF  / pc.*
    • HXA015H

      Bobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
      109.50 CHF  / pc.*
    • HXA014H

      Bobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
      109.50 CHF  / pc.*
    • HXA055H

      Bobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
      339.00 CHF  / pc.*
    • HXA054H

      Bobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
      339.00 CHF  / pc.*
    • HXA011H

      Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
      109.50 CHF  / pc.*
    • HXA053H

      Bobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
      339.00 CHF  / pc.*
    • HXA013H

      Bobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
      109.50 CHF  / pc.*
    • HYA035H

      Kit de connexion 3p-4p
      39.90 CHF  / pc.*
    • HYC352H

      Connecteur déconnectable - débrochable côté h250-h1000 2fils
      19.40 CHF  / pc.*
    • HYC353H

      Connecteur déconnectable - débrochable côté h250-h1000 3fils
      20.55 CHF  / pc.*
    • HYS328H

      Connexion pour base déconnectable P160 1P
      30.30 CHF  / pc.*
    • HYS014H

      Epanouisseur pour P160 3P version cage
      29.00 CHF  / pc.*
    • HYS005H

      Cage de raccordement P160 Cu/Al 3P 1x35-120mm²
      44.80 CHF  / pc.*
    • HYS001H

      Cage de raccordement P160 Cu/Al 3P 1x 10-95mm²
      36.35 CHF  / pc.*
    • HYS131H

      Connexions arrière pour P160 3P (63-160A)
      36.35 CHF  / pc.*
    • HYC250H

      Connecteur déconnectable - débrochable côté base h250-h1000
      10.90 CHF  / pc.*
    • HXA026H

      Contact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
      45.25 CHF  / pc.*
    • HXA021H

      Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
      32.30 CHF  / pc.*
    • HXA024H

      Contact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
      32.30 CHF  / pc.*
    • HXA003H

      Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
      90.50 CHF  / pc.*
    • HXA005H

      Bobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
      90.50 CHF  / pc.*
    • HXA002H

      Bobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
      90.50 CHF  / pc.*
    • HXA001H

      Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
      90.50 CHF  / pc.*
    • HXA004H

      Bobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
      90.50 CHF  / pc.*
    • HXA039H

      Kit de cadenassage(x160-P160-x250-P250-x630)
      13.15 CHF  / pc.*
    • HXB070H

      Câble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
      50.90 CHF  / pc.*
    • HXB071H

      Câble interverrouillage mécanique longueur 1, 5m (P160-x250-h250..h1000)
      71.50 CHF  / pc.*
    • HXS066H

      Capot d'interverrouillage mécanique P160
      55.80 CHF  / pc.*
    • HXS165H

      Kit d'interverrouillage direct P160 3P
      42.35 CHF  / pc.*
    • HYS052H

      Isolation arrière pour Capot cache-bornes épanouisseur P160 3P
      13.25 CHF  / pc.*
    • HYS050H

      Isolation arrière pour Capot cache-bornes rallonge de plage P160 3P
      12.15 CHF  / pc.*
    • HYS025H

      Capot cache-bornes pour connection arrière + déconnectable P160 3P
      13.25 CHF  / pc.*
    • HYS023H

      Capot cache-bornes pour épanouisseur P160 3P
      21.80 CHF  / pc.*
    • HYS021H

      Capot cache-bornes pour rallonge de plage P160 3P
      18.25 CHF  / pc.*
    • HYS321H

      Capot cache-bornes pour base déconnectable P160 3P
      13.25 CHF  / pc.*
    • HYS060H

      CACHE-BORNES UNIMES H COMBIWAY POUR P160 3P
      22.75 CHF  / pc.*
    • HYS256H

      Déclencheur de sécu base déco P160-P250
      26.65 CHF  / pc.*
    • HYS257H

      Déclencheur de sécurité h3+ P160 for QuadroSX/Unimes H Combiway
      35.85 CHF  / pc.*
    • HYS033H

      Adaptateur Rail Din P160 3P/4P
      47.30 CHF  / pc.*
    • HYS300H

      Adaptateur déconnectable pour boitier moulé P160 3P (63-160A)
      66.60 CHF  / pc.*
    • HYS200H

      Base pour boitier moulé déconnectable P160 3P
      79.80 CHF  / pc.*
    • HTC130H

      Adaptateur OAC/PTA pour h3+ 1, 20 m
      39.90 CHF  / pc.*
    • HTL010H

      Câble adaptateur h3+ MIP vers USB
      343.00 CHF  / pc.*
    • HYS019H

      Séparateur de phase pour P160 3-4Pôles
      4.85 CHF  / pc.*
    • HXS031H

      Commande rotative débrochable P160
      109.00 CHF  / pc.*
    • HXS030H

      Commande rotative directe pour P160
      58.10 CHF  / pc.*
    • HXS032H

      Commande rotative directe P160 + verrouillage porte
      74.90 CHF  / pc.*
    • R-AH160-3

      weber.multiline Adapteur pour H3+ 160A 3P
      108.00 CHF  / pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      100 A
    • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
      65 kA
    • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
      65 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)
      2,50 kA
    • Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)
      2,50 kA
    • Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2
      6 kA
    • Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2
      65 kA
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      65 kA
    • Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2
      65 kA
    • Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2
      6 kA
    • Courant assigné à 10°C selon IEC60947
      100 A
    • Courant assigné à 15°C selon IEC60947
      100 A
    • Courant assigné à 20°C selon IEC60947
      100 A
    • Courant assigné à 25°C selon IEC60947
      100 A
    • Courant assigné à 30°C selon IEC60947
      100 A
    • Courant assigné à 35°C selon IEC60947
      100 A
    • Courant assigné à 40°C selon IEC60947
      100 A
    • Courant assigné à 45°C selon IEC60947
      100 A
    • Courant assigné à 50°C selon IEC60947
      100 A
    • Courant assigné à 55°C selon IEC60947
      100 A
    • Courant assigné à 60°C selon IEC60947
      100 A
    • Courant assigné à 70°C selon IEC60947
      100 A
    • Courant assigné à 65°C selon IEC60947
      100 A
    Archi­tec­ture
    • Nombre de pôles
      3
    • Type d'or­gane de commande
      Manette
    • Type de boitier
      Montage fixe
    • Posi­tion du neutre
      Sans neutre
    Réglages
    • Crans de réglage Ir1
      40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
    • Réglage plage court circuit, à tempo­ri­sa­tion courte
      54,6 - 1000,0 A
    Fréquence
    • Fréquence
      50 - 60 Hz
    Instal­la­tion, montage
    • Couple de serrage
      6 - 6 Nm
    • Posi­tion de monta­ge/­con­nexion
      Devant
    Tension
    • Tension assi­gnée de tenue aux chocs
      8000 V
    • Tension assi­gnée d'iso­le­ment
      800 V
    • Tension assi­gnée d'em­ploi Ue
      220 - 690 V
    Fonc­tions
    • Unité de déclen­che­ment
      LSI
    Puis­sance
    • Puis­sance dissipée totale sous IN
      10,50 W
    • Puis­sance dissipée par pôle à In
      3,50 W
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      10000
    • Endu­rance méca­nique nombre de manœuvres
      40000
    Equi­pe­ment
    • Nombre de contact auxi­liaire inver­seur
      0
    • Nombre de contacts auxi­liaires en tant que contact NF
      0
    • Nombre contact auxi­liaire à ferme­ture
      0
    Sécu­rité
    • Indice de protec­tion IP
      IP4X
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 70 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      3
    Cache, porte
    • Cade­nas­sable
      Oui
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      6 - 70 mm²
    • Section de raccor­de­ment en câble rigide
      6 - 95 mm²
    Câble
    • Maté­riau du câble
      Cuivre
    Dimen­sions
    • Hauteur
      130 mm
    • Largeur
      90 mm
    • Profon­deur
      97 mm
    Commandes et indi­ca­teurs
    • Commande moto­risée inté­grée
      Non
    Compa­ti­bi­lité
    • Compa­tible avec montage Rail DIN
      Non
    • Compa­tible avec bloc diffé­ren­tiel
      Non
    • Utili­sable pour les tableaux de distri­bu­tion
      Oui
    Alimen­ta­tion élec­trique
    • Sens d'ali­men­ta­tion
      Bidi­rec­tionnel
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    Protec­tion élec­trique
    • Protec­tion long retard (ltd) : tempo­ri­sa­tion (tr)
      0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
    • Protec­tion court retard (std) : courant (Isd)
      1.5, 2, 3, 4, 5, 6, 7, 8, 10
    • Protec­tion court retard (std) : tempo­ri­sa­tion (tsd)
      50 ms, 100 ms, 200 ms, 300 ms, 400 ms
    • Protec­tion instan­tanée (Ii) : sélec­teur coef­fi­cient de réglage
      3, 4, 5, 6, 7, 8, 10, 12, 15

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Document PEP en-GB 2025-07-08
    PDF
    6,45 MB
    Hager déclaration REACH HMS100JC
    PDF
    Hager Rapport RoHS HMS100JC
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image HMS100JC | Hager Suisse

      Image produit HMS100JC

    • Fiche technique

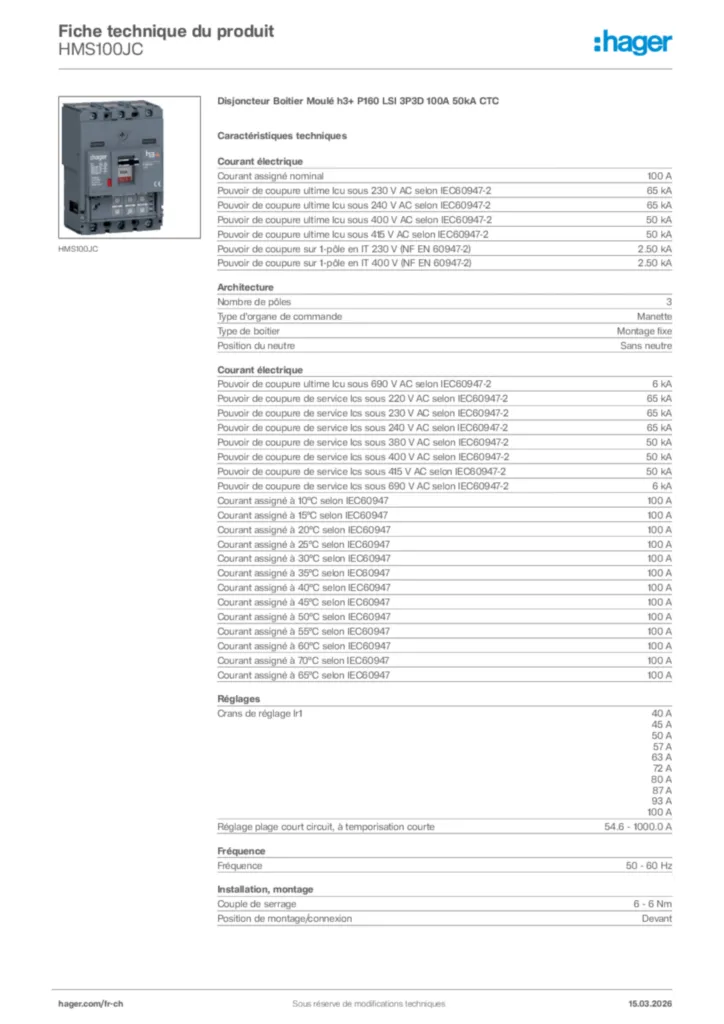

      Image Hager Fiche technique du produit HMS100JC | Hager Suisse

      Hager Fiche technique du produit HMS100JC

      Disjoncteur Boitier Moulé h3+ P160 LSI 3P3D 100A 50kA CTC

      PDF

    • Mode d'emploi

      Image Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03) | Hager Suisse

      Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)

      Mode d'emploi International 2023-03-08

      PDF
      7,44 MB
      Image Notice d'installation pour Disjoncteur boitier moulé h3+ P160 (Date: 2020-03) | Hager Suisse

      Notice d'installation pour Disjoncteur boitier moulé h3+ P160 (Date: 2020-03)

      Mode d'emploi International 2016-03-09

      PDF
      4,40 MB

    • Instructions d'utilisation

      Image Instructions d'utilisation it-IT 2020-01-01 | Hager Suisse

      Instructions d'utilisation it-IT 2020-01-01

      PDF
      3,58 MB
      Image Manuel Système de communication h3+ | Hager Suisse

      Manuel Système de communication h3+

      Instructions d'utilisation fr-FR 2018-09-07

      PDF
      7,32 MB
      Image Manuel Système de communication pour h3+ Disjoncteur boitier moulé jusqu'à 250A (DE, 2019-01) | Hager Suisse

      Manuel Système de communication pour h3+ Disjoncteur boitier moulé jusqu'à 250A (DE, 2019-01)

      Instructions d'utilisation de-DE 2019-01-31

      PDF
      5,94 MB
      Image Operating manual International 2020-09-21 | Hager Suisse

      Operating manual International 2020-09-21

      Mode opératoire International 2020-09-21

      PDF
      13,53 MB

    • Guide d'installation

      Image Notice trip unit LSI | Hager Suisse

      Notice trip unit LSI

      Guide d'installation International 2018-06-04

      PDF
      2,86 MB

    • Annexe technique (produit unique)

      Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

      Annexe technique (produit unique) de-DE 2021-10-20

      PDF
      847,80 kB

    • Fichiers STEP

      Image CAD file for MCCB 160A 3P | Hager Suisse

      CAD file for MCCB 160A 3P

      Fichiers STEP International 2023-11-24

      STP
      886,39 kB

    • Guide

      Image Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08) | Hager Suisse

      Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)

      Guide fr-CH 2020-09-23

      PDF
      39,71 MB
      Image Handbook it-IT 2017-09-21 | Hager Suisse

      Handbook it-IT 2017-09-21

      Guide it-IT 2023-03-23

      PDF
      38,90 MB
      Image Technical catalogue | Hager Suisse

      Technical catalogue

      h3+ Moulded Case Circuit breakers up to 630A

      PDF
      48,86 MB
      Image Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab | Hager Suisse

      Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab

      Guide de-DE 2020-01-29

      PDF
      42,20 MB
      Image Technischer Katalog h3+ Leistungsschalter bis 250A | Hager Suisse

      Technischer Katalog h3+ Leistungsschalter bis 250A

      Leistungsschalter bis 630A h3+

      PDF
      50,83 MB

    • Déclaration de conformité

      Image Declaration | Hager Suisse

      Declaration

      Déclaration de conformité International 2022-02-01

      PDF
      300,00 kB
    Plus de téléchargements

    Découvrez les autres produits de cette gamme

      5
    • 1
      HMW631NR - Disjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTC
      HMW631NR
      Disjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTC
      Prix*
      3 235.00 CHF
      / pc. *
      3 235.00 CHF
      / pc. *
    • 2
      HMW630NR - Disjoncteur Boitier Moulé h3+ P630 Energy 3P3D 630A 50kA FTC
      HMW630NR
      Disjoncteur Boitier Moulé h3+ P630 Energy 3P3D 630A 50kA FTC
      Prix*
      2 759.00 CHF
      / pc. *
      2 759.00 CHF
      / pc. *
    • 3
      HMW401NR - Disjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTC
      HMW401NR
      Disjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTC
      Prix*
      2 662.00 CHF
      / pc. *
      2 662.00 CHF
      / pc. *
    • 4
      HMW400NR - Disjoncteur Boitier Moulé h3+ P630 Energy 3P3D 400A 50kA FTC
      HMW400NR
      Disjoncteur Boitier Moulé h3+ P630 Energy 3P3D 400A 50kA FTC
      Prix*
      2 261.00 CHF
      / pc. *
      2 261.00 CHF
      / pc. *
    • 5
      HMW251NR - Disjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTC
      HMW251NR
      Disjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTC
      Prix*
      2 447.00 CHF
      / pc. *
      2 447.00 CHF
      / pc. *
    *Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.

    Aide et contact

    • Contact
    • Formation
    • Outils et logiciels
    • Brochures et catalogues

    Produits

    • Systèmes de distribution et armoires
    • Appareils modulaires
    • Disjoncteurs, interrupteurs et appareils de protection
    • Bornes de charge pour véhicule électrique (EVCS)
    • Gestion et surveillance de l'énergie
    • Cheminement de câbles tehalit
    • Prises et interrupteurs
    • Détecteurs de mouvements et de présence
    • Technologie de sécurité
    • Système de gestion du bâtiment KNX
    • Interphonie
    •

    L'entreprise

    • Nous connaître
    • Sites
    • Carrière
    • Newsletter

    Qui sommes-nous ?

    Nous conce­vons l’univers élec­trique de demain.

    Agir ense­mble pour un avenir durable. Car, en tant qu’entre­prise familiale indé­pend­ante, nous agissons par nature de manière durable et nous voulons contri­buer à créer l’univers élec­trique de demain.

    Avec vous, pour vous.

    • Cookies
    • Politique de confidentialité
    • Mentions légales
    • Signaler une vulnérabilité

    © Hager Group
