Disjoncteur boitier moulé h3+ PW1600 HMQ980NR
EAN
3250613251369
VPE
1 pc.
Groupe de rabais
32
Prix*
5 698.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 4 produit(s) disponible(s) -
Déclencheur à sous-tension 5 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Position du commutateur des équipements auxiliaires 1 produit(s) disponible(s)
Complétez votre système
-
HXH888H
Kit d'adaptation Ronis pour MCCB
44.65 CHF / pc.* -
HYH040HPlages de raccordement FC - haut/bas - PW1600 3 Pôles
140.00 CHF / pc.* -
HYH500HVIS DE MONTAGE PW1600
30.00 CHF / pc.* -
HYH501HÉCROUS ET RONDELLES DE MONTAGE 3P PW1600
24.00 CHF / pc.*
-
HWX033HSA
Bobine à manque de tension 200-250V AC/DC (UV)
196.00 CHF / pc.* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
196.00 CHF / pc.* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
196.00 CHF / pc.* -
HWX034HSABobine à manque de tension 380-480V AC (UV)
196.00 CHF / pc.* -
HWX032HSABobine à manque de tension 100-130V AC/DC (UV)
196.00 CHF / pc.*
-
HWX020HSA
Bobine à émission 24-30V AC/DC (SH)
188.00 CHF / pc.* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
196.00 CHF / pc.* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
188.00 CHF / pc.* -
HWX022HSABobine à émission 100-130V AC/DC (SH)
196.00 CHF / pc.* -
HWX024HSABobine à émission 380-480V AC (SH)
196.00 CHF / pc.*
-
HXH037H
Poignée rotative sentinel Energy
310.00 CHF / pc.*
-
HXH027H
Contact auxiliaire pour AX/AL/FS/AXO/AXC STATUS
38.70 CHF / pc.* -
HXH028HContact auxiliaire bas niveau pour AX/AL/FS/AXO/AXC STATUS
46.45 CHF / pc.*
-
HXH090H
OAC pour h3+ PW1600
157.50 CHF / pc.*
-
HWY001HÉpanouisseurs 3P HW1 (SP)
139.50 CHF / pc.* -
HWY002HÉpanouisseurs 4P HW1 (SP)
188.00 CHF / pc.* -
HWY048HPrises Arrière - haut/bas - HW1 3 Pôles (RC)
171.50 CHF / pc.*
-
HWY967HModule de Communication RTU
197.00 CHF / pc.* -
HWY968HModule de Communication TCP/IP
476.00 CHF / pc.*
-
HWY970HCapteur externe de courant de neutre 400…1600A HW1 (ENCT)
375.00 CHF / pc.* -
HTD210HAfficheur pour disjoncteur boitier moulé Energy h3+
252.00 CHF / pc.* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
7.05 CHF / pc.* -
HXH957HBornier MCCB PW1600 Energy
15.00 CHF / pc.* -
HYH957HTB RECHANGE sentinel & sentinel E PW1600
30.00 CHF / pc.*
-
HYH021HCache bornes 3P PW1600
80.00 CHF / pc.*
-
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
196.00 CHF / pc.* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
196.00 CHF / pc.* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
211.00 CHF / pc.* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
196.00 CHF / pc.*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
43.80 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.*

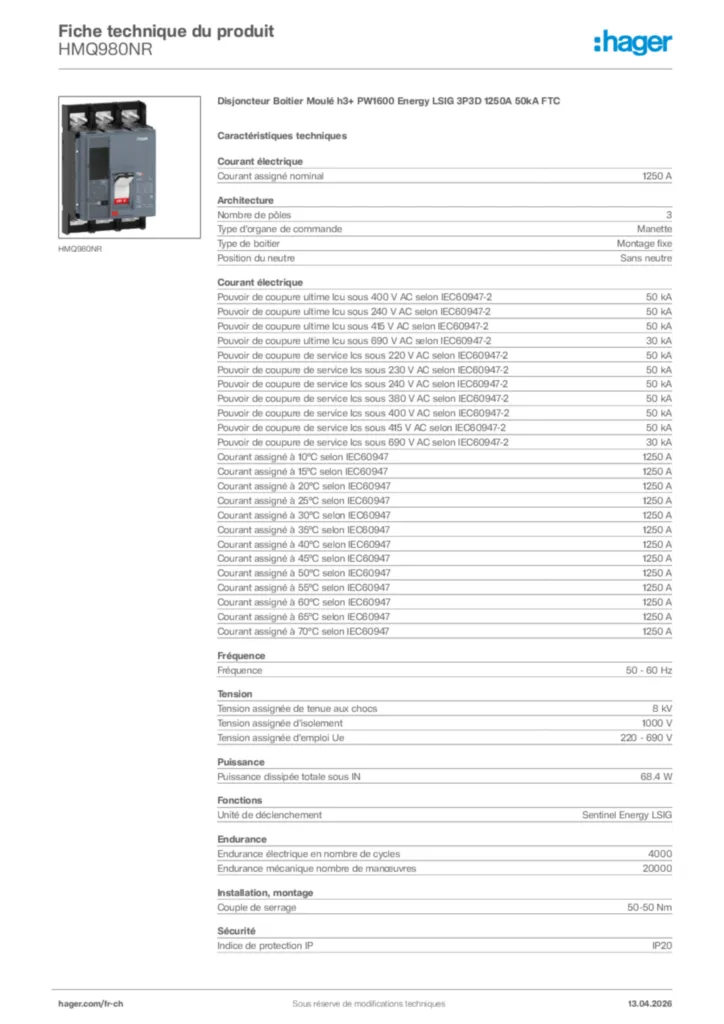

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1250 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-230 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-230 kA
-
Courant assigné à 10°C selon IEC609471250 A
-
Courant assigné à 15°C selon IEC609471250 A
-
Courant assigné à 20°C selon IEC609471250 A
-
Courant assigné à 25°C selon IEC609471250 A
-
Courant assigné à 30°C selon IEC609471250 A
-
Courant assigné à 35°C selon IEC609471250 A
-
Courant assigné à 40°C selon IEC609471250 A
-
Courant assigné à 45°C selon IEC609471250 A
-
Courant assigné à 50°C selon IEC609471250 A
-
Courant assigné à 55°C selon IEC609471250 A
-
Courant assigné à 60°C selon IEC609471250 A
-
Courant assigné à 65°C selon IEC609471250 A
-
Courant assigné à 70°C selon IEC609471250 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 kV
-
Tension assignée d'isolement1000 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementSentinel Energy LSIG
Puissance
-
Puissance dissipée totale sous IN68,4 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Installation, montage
-
Couple de serrage50-50 Nm
-
Position de montage/connexionDevant
Sécurité
-
Indice de protection IPIP20
Cache, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
Dimensions
-
Hauteur330 mm
-
Largeur210 mm
-
Profondeur198 mm
Connectivité
-
Type de connection / priseRaccordement par boulon
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0.5 s, 1 s, 1.5 s, 2 s, 2.5 s, 3 s, 3.5 s, 4 s, 4.5 s, 5 s, 5.5 s, 6 s, 6.5 s, 7 s, 7.5 s, 8 s, 8.5 s, 9 s, 9.5 s, 10 s, 10.5 s, 11 s, 11.5 s, 12 s, 12.5 s, 13 s, 13.5 s, 14 s, 14.5 s, 15 s, 15.5 s, 16 s, 16.5 s, 17 s, 17.5 s, 18 s, 18.5 s, 19 s, 19.5 s, 20 s, 20.5 s, 21 s, 21.5 s, 22 s, 22.5 s, 23 s, 23.5 s, 24 s, 24.5 s, 25 s
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

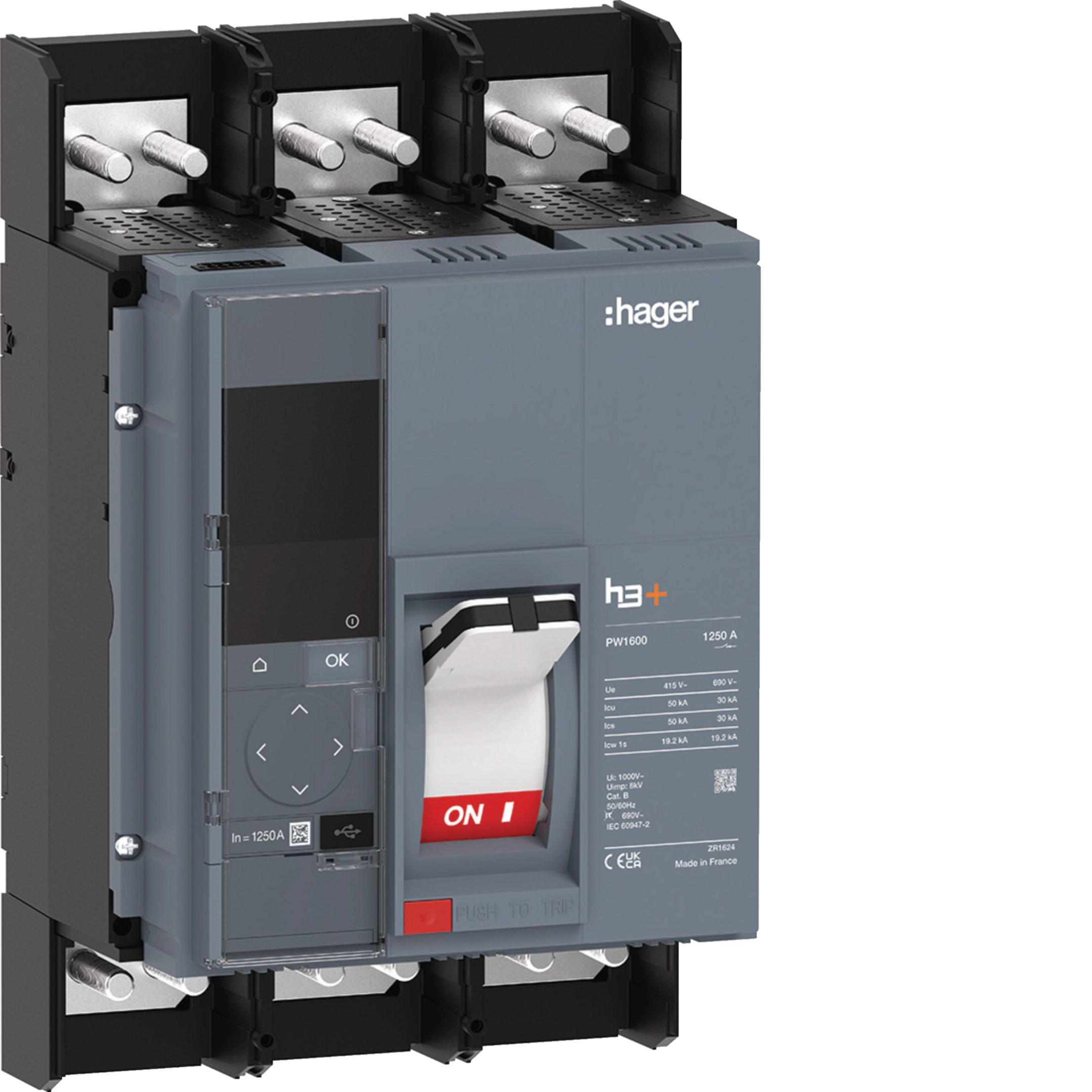

Image produit HMQ980NR
-
Guide d'installation
Manuel d'installation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF40,05 MB
Manuel d'installation rapide
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF25,64 MB -
Guide de démarrage utilisateur final
Démarrage
Réglage initial du déclencheur sentinel Energy
PDF572,09 kB -
Manuel
Manuel d'utilisation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF11,76 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel Energy
PDF16,13 MB -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 16 Janvier 2024
PDF415,30 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 19 Janvier 2024
PDF430,71 kB
Déclarations de conformité concernant l’exposition aux radiofréquences
Déclaration de conformité en-GB, fr-FR, de-DE, es-ES, pt-PT, it-IT, nl-NL, pl-PL, sv-SE, zh-CN 2024-05-29
