Disjoncteur boitier moulé h3+ PW1600 HMQ980JR
EAN
3250613251345
VPE
1 pc.
Groupe de rabais
32
Prix*
3 598.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Fonctions de connexion 3 produit(s) disponible(s) -
Accessoires électriques pour appareillage basse tension 4 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 4 produit(s) disponible(s) -
Position du commutateur des équipements auxiliaires 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Complétez votre système
-
HWY001H
Épanouisseurs 3P HW1 (SP)
139.50 CHF / pc.* -
HWY002HÉpanouisseurs 4P HW1 (SP)
188.00 CHF / pc.* -
HWY048HPrises Arrière - haut/bas - HW1 3 Pôles (RC)
171.50 CHF / pc.*
-
HWY970H
Capteur externe de courant de neutre 400…1600A HW1 (ENCT)
375.00 CHF / pc.* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
7.05 CHF / pc.* -
HXH957HBornier MCCB PW1600 Energy
15.00 CHF / pc.* -
HYH957HTB RECHANGE sentinel & sentinel E PW1600
30.00 CHF / pc.*
-
HYH021H
Cache bornes 3P PW1600
80.00 CHF / pc.*
-
HXH888H
Kit d'adaptation Ronis pour MCCB
44.65 CHF / pc.* -
HYH040HPlages de raccordement FC - haut/bas - PW1600 3 Pôles
140.00 CHF / pc.* -
HYH500HVIS DE MONTAGE PW1600
30.00 CHF / pc.* -
HYH501HÉCROUS ET RONDELLES DE MONTAGE 3P PW1600
24.00 CHF / pc.*
-
HXH090H
OAC pour h3+ PW1600
157.50 CHF / pc.*
-
HXH027H
Contact auxiliaire pour AX/AL/FS/AXO/AXC STATUS
38.70 CHF / pc.* -
HXH028HContact auxiliaire bas niveau pour AX/AL/FS/AXO/AXC STATUS
46.45 CHF / pc.*
-
HXH036HPoignée rotative sentinel
310.00 CHF / pc.*
-
HWX020HSABobine à émission 24-30V AC/DC (SH)
188.00 CHF / pc.* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
196.00 CHF / pc.* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
188.00 CHF / pc.* -
HWX022HSABobine à émission 100-130V AC/DC (SH)
196.00 CHF / pc.* -
HWX024HSABobine à émission 380-480V AC (SH)
196.00 CHF / pc.*
-
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
196.00 CHF / pc.* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
196.00 CHF / pc.* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
196.00 CHF / pc.* -
HWX034HSABobine à manque de tension 380-480V AC (UV)
196.00 CHF / pc.* -
HWX032HSABobine à manque de tension 100-130V AC/DC (UV)
196.00 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.*
-
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
196.00 CHF / pc.* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
196.00 CHF / pc.* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
211.00 CHF / pc.* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
196.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1250 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)19,2 kA
-
Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)19,2 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-230 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-230 kA
-
Courant assigné à 10°C selon IEC609471250 A
-
Courant assigné à 15°C selon IEC609471250 A
-
Courant assigné à 20°C selon IEC609471250 A
-
Courant assigné à 25°C selon IEC609471250 A
-
Courant assigné à 30°C selon IEC609471250 A
-
Courant assigné à 35°C selon IEC609471250 A
-
Courant assigné à 40°C selon IEC609471250 A
-
Courant assigné à 45°C selon IEC609471250 A
-
Courant assigné à 50°C selon IEC609471250 A
-
Courant assigné à 55°C selon IEC609471250 A
-
Courant assigné à 60°C selon IEC609471250 A
-
Courant assigné à 70°C selon IEC609471250 A
-
Courant assigné à 65°C selon IEC609471250 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
Déclenchements
-
Temps de réponse à l'ouverture12 ms
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage50-50 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8 kV
-
Tension assignée d'isolement1000 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementSentinelle LSI
Puissance
-
Puissance dissipée totale sous IN68,4 W
-
Puissance dissipée par pôle à In1,8 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Equipement
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25-70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Cache, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre, Aluminium
Dimensions
-
Hauteur330 mm
-
Largeur210 mm
-
Profondeur198 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielNon
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Connectivité
-
Type de connection / priseRaccordement par boulon
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0.5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 400 ms, 600 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage1.5, 2, 3, 4, 6, 8, 10, 12, 15
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

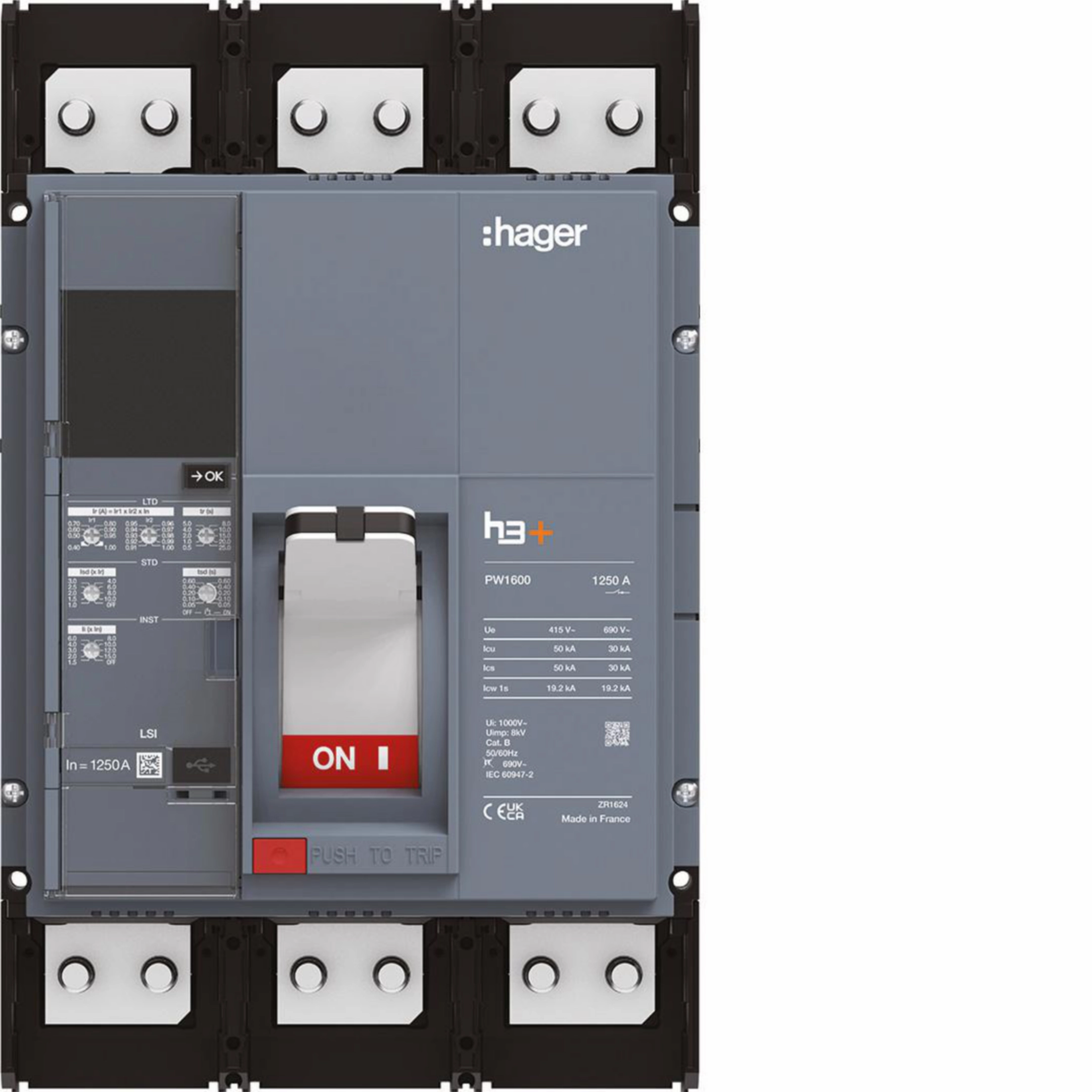

Image produit HMQ980JR
-
Fiche technique

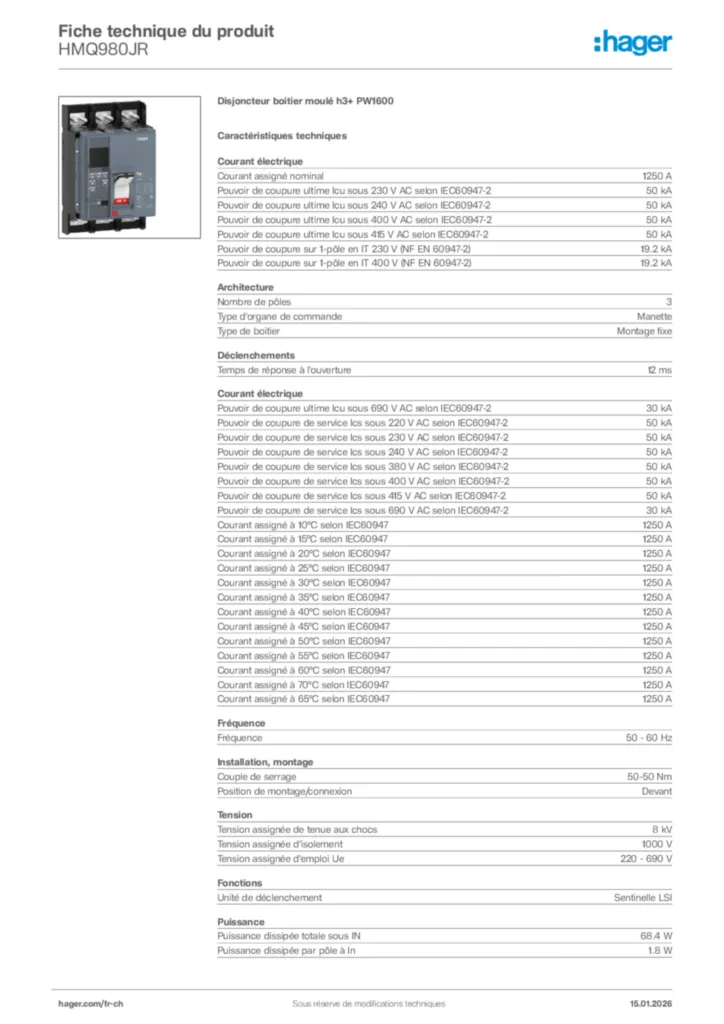

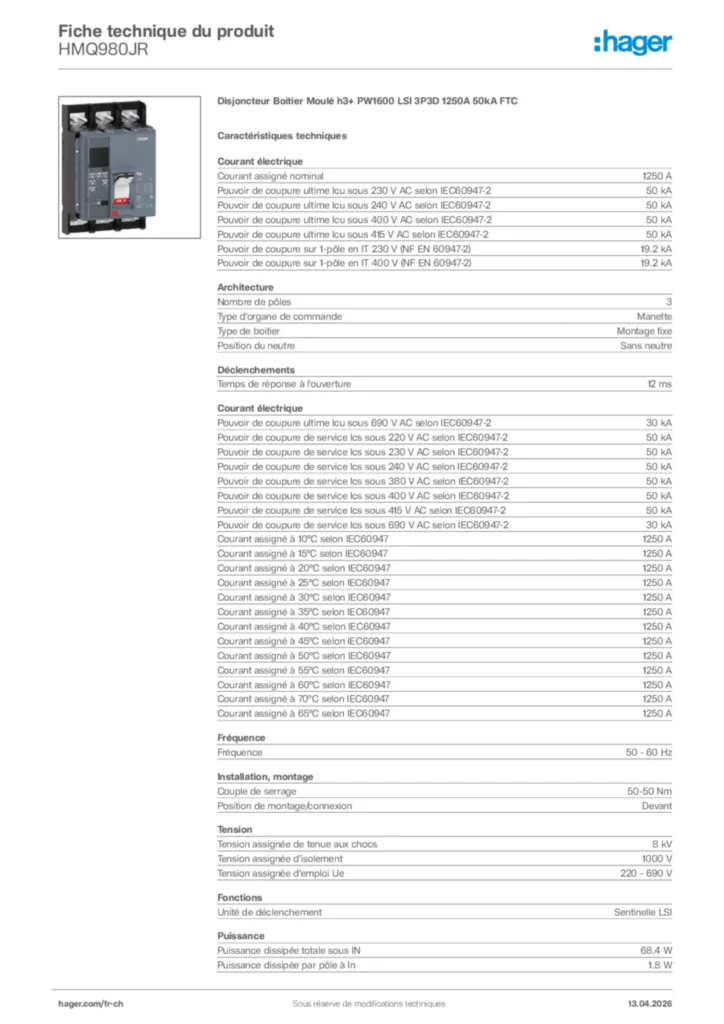

Hager Fiche technique du produit HMQ980JR
Disjoncteur boitier moulé h3+ PW1600
PDF -
Guide d'installation
Manuel d'installation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF40,05 MB
Manuel d'installation rapide
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF25,64 MB -
Manuel
Manuel d'utilisation
h3+ PW1600 Disjoncteurs boitiers moulés 630A à 1600A
PDF11,76 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel
PDF19,14 MB -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 16 Janvier 2024
PDF415,30 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 19 Janvier 2024
PDF430,71 kB
Plus de téléchargements
