    • Accueil
    • Catalogue
    • Disjonc­teurs, inter­rup­teurs et appa­reils de protec­tion
    • Disjonc­teurs de puis­sance
    • Disjonc­teur de puis­sance compact h3+
    • HMQ980FR
    EAN
    3250613251338
    VPE
    1 pc.
    Groupe de rabais
    32
    • Disjonc­teur de puis­sance compact h3+

    Disjoncteur Boitier Moulé h3+ PW1600 LI 3P3D 1250A 50kA FTC HMQ980FR

    Prix*
    3 659.00 CHF
    / pc. *
    3 659.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Disjoncteur Boitier Moulé h3+ PW1600 LI 3P3D 1250A 50kA FTC

    HMQ980FR

    • Accessoires
    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

  • Voir plus (31)
    • Fonc­tions de connexion 3 produit(s) disponible(s)
    • Acces­soires élec­triques pour appa­reillage basse tension 4 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)
    • Acces­soires méca­niques pour appa­reillage basse tension 4 produit(s) disponible(s)
    • Posi­tion du commu­ta­teur des équi­pe­ments auxi­liaires 1 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 2 produit(s) disponible(s)

    Complétez votre système

    • Fonc­tions de connexion
    • Acces­soires élec­triques pour appa­reillage basse tension
    • Cache-­borne
    • Acces­soires méca­niques pour appa­reillage basse tension
    • Posi­tion du commu­ta­teur des équi­pe­ments auxi­liaires
    • Bloc de contact auxi­liaire
    • Poignée pour disjonc­teur
    • bobine à émis­sion
    • Déclen­cheur à sous-­ten­sion
    • Fonc­tions inter­ve­rouillage
    • Contrô­leur de temps de sous-­ten­sion
    • HWY001H

      Épanouisseurs 3P HW1 (SP)
      149.50 CHF  / pc.*
    • HWY002H

      Épanouisseurs 4P HW1 (SP)
      202.00 CHF  / pc.*
    • HWY048H

      Prises Arrière - haut/bas - HW1 3 Pôles (RC)
      184.00 CHF  / pc.*
    • HWY970H

      Capteur externe de courant de neutre 400…1600A HW1 (ENCT)
      402.00 CHF  / pc.*
    • HWY950HSA

      Connecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
      7.55 CHF  / pc.*
    • HXH957H

      Bornier MCCB PW1600 Energy
      15.55 CHF  / pc.*
    • HYH957H

      TB RECHANGE sentinel & sentinel E PW1600
      31.10 CHF  / pc.*
    • HYH021H

      Cache bornes 3P PW1600
      80.00 CHF  / pc.*
    • HXH888H

      Kit d'adaptation Ronis pour MCCB
      46.30 CHF  / pc.*
    • HYH040H

      Plages de raccordement FC - haut/bas - PW1600 3 Pôles
      140.00 CHF  / pc.*
    • HYH500H

      VIS DE MONTAGE PW1600
      30.00 CHF  / pc.*
    • HYH501H

      ÉCROUS ET RONDELLES DE MONTAGE 3P PW1600
      24.00 CHF  / pc.*
    • HXH090H

      OAC pour h3+ PW1600
      163.50 CHF  / pc.*
    • HXH027H

      Contact auxiliaire pour AX/AL/FS/AXO/AXC STATUS
      40.15 CHF  / pc.*
    • HXH028H

      Contact auxiliaire bas niveau pour AX/AL/FS/AXO/AXC STATUS
      48.15 CHF  / pc.*
    • HXH036H

      Poignée rotative sentinel
      322.00 CHF  / pc.*
    • HWX020HSA

      Bobine à émission 24-30V AC/DC (SH)
      202.00 CHF  / pc.*
    • HWX021HSA

      Bobine à émission 48-60V AC/DC (SH)
      210.00 CHF  / pc.*
    • HWX023HSA

      Bobine à émission 200-250V AC/DC (SH)
      202.00 CHF  / pc.*
    • HWX022HSA

      Bobine à émission 100-130V AC/DC (SH)
      210.00 CHF  / pc.*
    • HWX024HSA

      Bobine à émission 380-480V AC (SH)
      210.00 CHF  / pc.*
    • HWX033HSA

      Bobine à manque de tension 200-250V AC/DC (UV)
      210.00 CHF  / pc.*
    • HWX031HSA

      Bobine à manque de tension 48-60V AC/DC (UV)
      210.00 CHF  / pc.*
    • HWX030HSA

      Bobine à manque de tension 24-30V AC/DC (UV)
      210.00 CHF  / pc.*
    • HWX034HSA

      Bobine à manque de tension 380-480V AC (UV)
      210.00 CHF  / pc.*
    • HWX032HSA

      Bobine à manque de tension 100-130V AC/DC (UV)
      210.00 CHF  / pc.*
    • HXA039H

      Kit de cadenassage(x160-P160-x250-P250-x630)
      13.70 CHF  / pc.*
    • HWY033H

      Retardateur pour bobine à manque de tension 200-250V AC (UVTC)
      210.00 CHF  / pc.*
    • HWY034H

      Retardateur pour bobine à manque de tension 380-480V AC (UVTC)
      210.00 CHF  / pc.*
    • HWY031H

      Retardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
      226.00 CHF  / pc.*
    • HWY030H

      Retardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
      210.00 CHF  / pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      1250 A
    • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)
      19,2 kA
    • Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)
      19,2 kA
    • Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2
      30 kA
    • Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2
      30 kA
    • Courant assigné à 10°C selon IEC60947
      1250 A
    • Courant assigné à 15°C selon IEC60947
      1250 A
    • Courant assigné à 20°C selon IEC60947
      1250 A
    • Courant assigné à 25°C selon IEC60947
      1250 A
    • Courant assigné à 30°C selon IEC60947
      1250 A
    • Courant assigné à 35°C selon IEC60947
      1250 A
    • Courant assigné à 40°C selon IEC60947
      1250 A
    • Courant assigné à 45°C selon IEC60947
      1250 A
    • Courant assigné à 50°C selon IEC60947
      1250 A
    • Courant assigné à 55°C selon IEC60947
      1250 A
    • Courant assigné à 60°C selon IEC60947
      1250 A
    • Courant assigné à 70°C selon IEC60947
      1250 A
    • Courant assigné à 65°C selon IEC60947
      1250 A
    Archi­tec­ture
    • Nombre de pôles
      3
    • Type d'or­gane de commande
      Manette
    • Type de boitier
      Montage fixe
    • Posi­tion du neutre
      Sans neutre
    Déclen­che­ments
    • Temps de réponse à l'ou­ver­ture
      12 ms
    Fréquence
    • Fréquence
      50 - 60 Hz
    Instal­la­tion, montage
    • Couple de serrage
      50-50 Nm
    • Posi­tion de monta­ge/­con­nexion
      Devant
    Tension
    • Tension assi­gnée de tenue aux chocs
      8 kV
    • Tension assi­gnée d'iso­le­ment
      1000 V
    • Tension assi­gnée d'em­ploi Ue
      220 - 690 V
    Fonc­tions
    • Unité de déclen­che­ment
      Senti­nelle LI
    Puis­sance
    • Puis­sance dissipée totale sous IN
      68,4 W
    • Puis­sance dissipée par pôle à In
      1,8 W
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      4000
    • Endu­rance méca­nique nombre de manœuvres
      20000
    Equi­pe­ment
    • Nombre de contact auxi­liaire inver­seur
      0
    • Nombre de contacts auxi­liaires en tant que contact NF
      0
    • Nombre contact auxi­liaire à ferme­ture
      0
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 70 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      3
    Cache, porte
    • Cade­nas­sable
      Oui
    Raccor­de­ment
    • Type de connexion / prise
      Plage de raccor­de­ment
    Câble
    • Maté­riau du câble
      Cuivre, Alumi­nium
    Dimen­sions
    • Hauteur
      330 mm
    • Largeur
      210 mm
    • Profon­deur
      198 mm
    Commandes et indi­ca­teurs
    • Commande moto­risée inté­grée
      Non
    Compa­ti­bi­lité
    • Compa­tible avec montage Rail DIN
      Non
    • Compa­tible avec bloc diffé­ren­tiel
      Non
    • Utili­sable pour les tableaux de distri­bu­tion
      Oui
    Alimen­ta­tion élec­trique
    • Sens d'ali­men­ta­tion
      Bidi­rec­tionnel
    Connec­ti­vité
    • Type de connec­tion / prise
      Raccor­de­ment par boulon
    Protec­tion élec­trique
    • Protec­tion long retard (ltd) : tempo­ri­sa­tion (tr)
      0.5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
    • Protec­tion instan­tanée (Ii) : sélec­teur coef­fi­cient de réglage
      1.5, 2, 3, 4, 6, 8, 10, 12, 15

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Attestations et documents

    PEP - Moulded Case Circuit Breaker h3+ P250 LSI 4P4D N0-50-100% 250A 40kA FTC (English)
    PDF
    6,45 MB
    REACH declaration HMQ980FR
    PDF
    RoHS report HMQ980FR
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image HMQ980FR | Hager Suisse

      Image produit HMQ980FR

    • Fiche technique

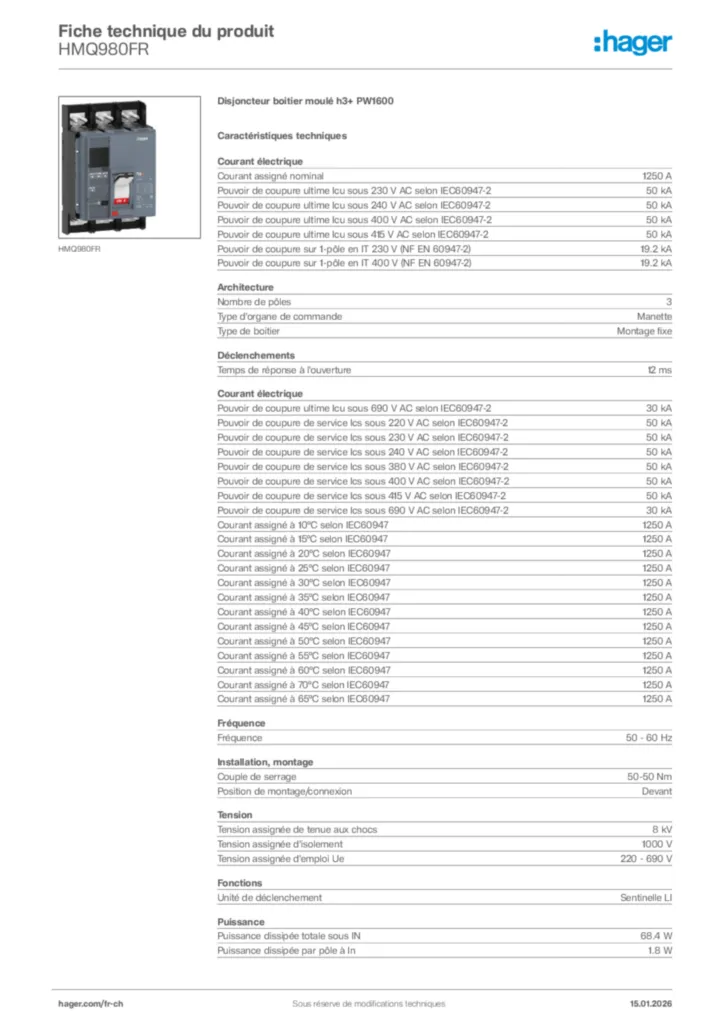

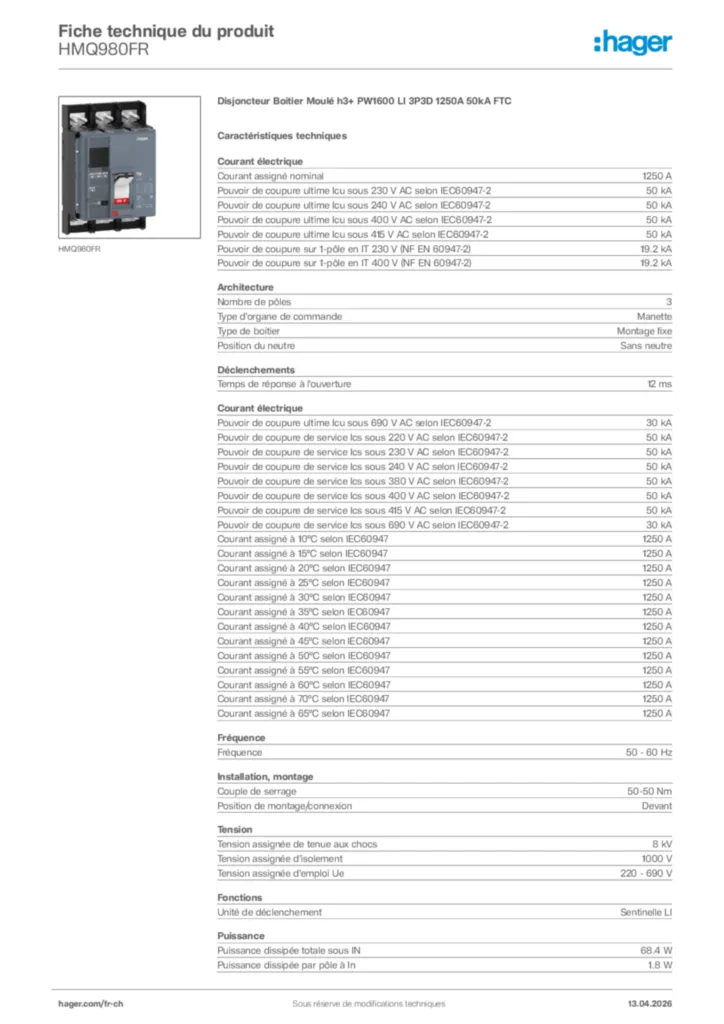

      Image Hager Fiche technique du produit HMQ980FR | Hager Suisse
