Disjoncteur 4P 30kA C-125A 6M HMK499
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s) -
Fonctions interverouillage 2 produit(s) disponible(s) -
Fonctions de séparation de phase 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Déclencheur à sous-tension 1 produit(s) disponible(s)
Complétez votre système
-
BTH480E
Bloc différentiel 4P 125A Réglable type haute immunité
1 050.00 CHF / pc.* -
BDH480EBloc différentiel 4P 125A 30mA type A haute immunité
999.00 CHF / pc.*
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
15.40 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
19.75 CHF / 10 pc.*
-
MZN131
Jeu de 3 séparateurs de phase
30.35 CHF / jeu*
-
MZN130
Cache borne 1P
6.55 CHF / pc.*
-
LZ060
Intercalaire de dissipation
1.55 CHF / pc.*
-
MZ206
Bobine manque tension 230V AC
61.10 CHF / pc.*
-
MZ204Bobine à émission 24-48V AC 12-48V DC
64.50 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
61.10 CHF / pc.*
-
MZ202Contact signal défaut 10+1F 6A 240V AC
28.15 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
24.30 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
27.05 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal125 A
-
Pouvoir de coupure ultime Icu AC selon IEC60947-230 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-230 kA
-
Courant assigné à -15°C152 A
-
Courant assigné à -10°C149 A
-
Courant assigné à -5°C146 A
-
Courant assigné à 0°C143 A
-
Courant assigné à 5°C140 A
-
Courant assigné à 10°C137 A
-
Courant assigné à 15°C134 A
-
Courant assigné à 20°C131 A
-
Courant assigné à 25°C128 A
-
Courant assigné à 30°C125 A
-
Courant assigné à 35°C122 A
-
Courant assigné à 40°C119 A
-
Courant assigné à 45°C116 A
-
Courant assigné à 50°C113 A
-
Courant assigné à 55°C110 A
-
Courant assigné à 60°C107 A
-
Courant assigné à 65°C104 A
-
Courant assigné à 70°C101 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-230 kA
Architecture
-
Type de pôles4P
-
CourbeC
Capacité
-
Nombre de modules6
Installation, montage
-
Couple de serrage nominal borne haute3,60 - 3,60 Nm
-
Couple de serrage nominal borne basse3,60 - 3,60 Nm
-
Couple de serrage3,5 - 5,0 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Tension
-
Tension assignée d'emploi Ue230 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 70 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 50 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 50 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 70 mm²
-
Section de raccordement en câble souple50 mm²
-
Section de raccordement en câble rigide70 mm²
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-23
-
Classe de limitation d'énergie I²t3
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN42,25 W
Connectivité
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur90 mm
-
Largeur106 mm
-
Profondeur70 mm
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HMK499
-
Fiche technique

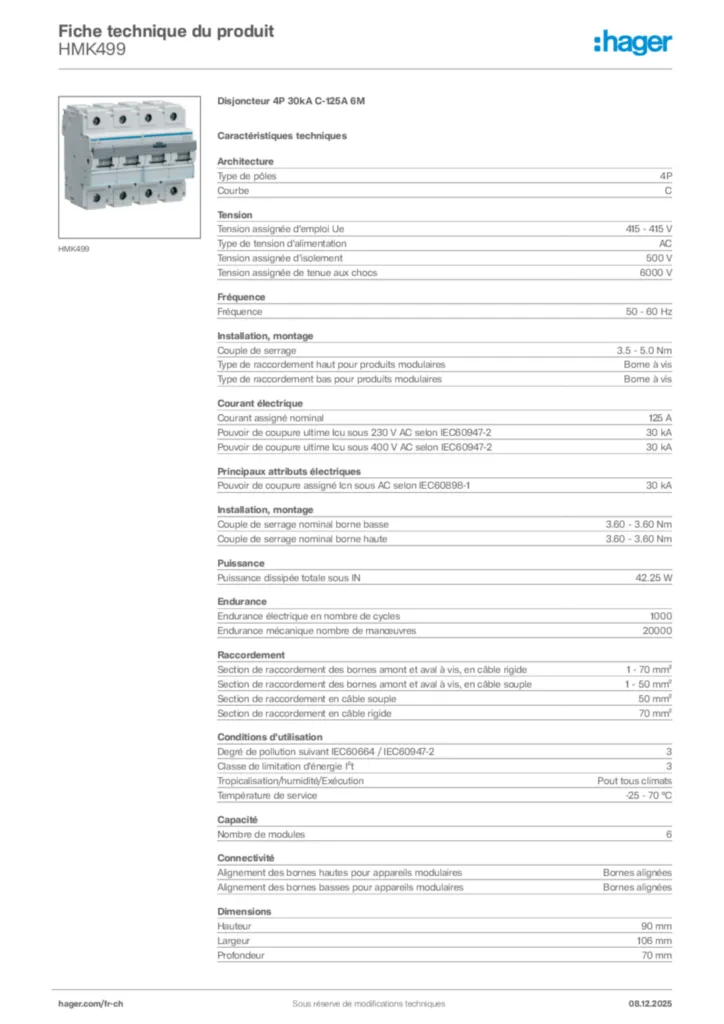

Hager Fiche technique du produit HMK499
