Commutateur de charge AMD Hager 4L 20A HIM402
Commutateur de charge Hager HIM402
EAN
3250613140540
E-nr.
550 435 010
VPE
1 pc.
Groupe de rabais
H2
Prix*
221.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Axe de commutateur 3 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Poignée pour armoire électrique 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Complétez votre système
-
HZC111
Axe N°5 150mm pour Inter 20A-125A
15.95 CHF / pc.* -
HZC113Axe N°5 320 mm pour interrupteur de 20A à 125A
21.25 CHF / pc.* -
HZC112Axe N°5 200 mm pour interrepteur de 20A à 125A
15.95 CHF / pc.*
-
HZC212
Capot cache borne 4P interrupteur 20A à 63A
18.60 CHF / pc.*
-
HZC016
Poignée grise pour commutateur 20-80A
28.95 CHF / pc.*
-
HZC312
Contact aux. 2F pour Inter 20A-160A
39.70 CHF / pc.* -
HZC311Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
39.70 CHF / pc.*
Caractéristiques techniques
Tension
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8000 V
Courant électrique
-
Courant assigné nominal20 A
-
Courant assigné admissible courte durée Icw IEC609471,26 kA
-
Courant court-circuit avec fusible gI-gG50 kA
Puissance
-
Puissance d'emploi à 400 V en AC113000 W
-
Puissance dissipée totale sous IN1,60 W
Architecture
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative courte
-
Type de pôles3P+N
Installation, montage
-
Couple de serrage2 - 2,2 Nm
Dimensions
-
Hauteur68 mm
-
Largeur127,5 mm
-
Profondeur89 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Cache, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP20
Capacité
-
Nombre de modules8
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-20 - 70 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 16 mm²
-
Section de raccordement en câble rigide1.5 - 16 mm²
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HIM402
-
Fiche technique

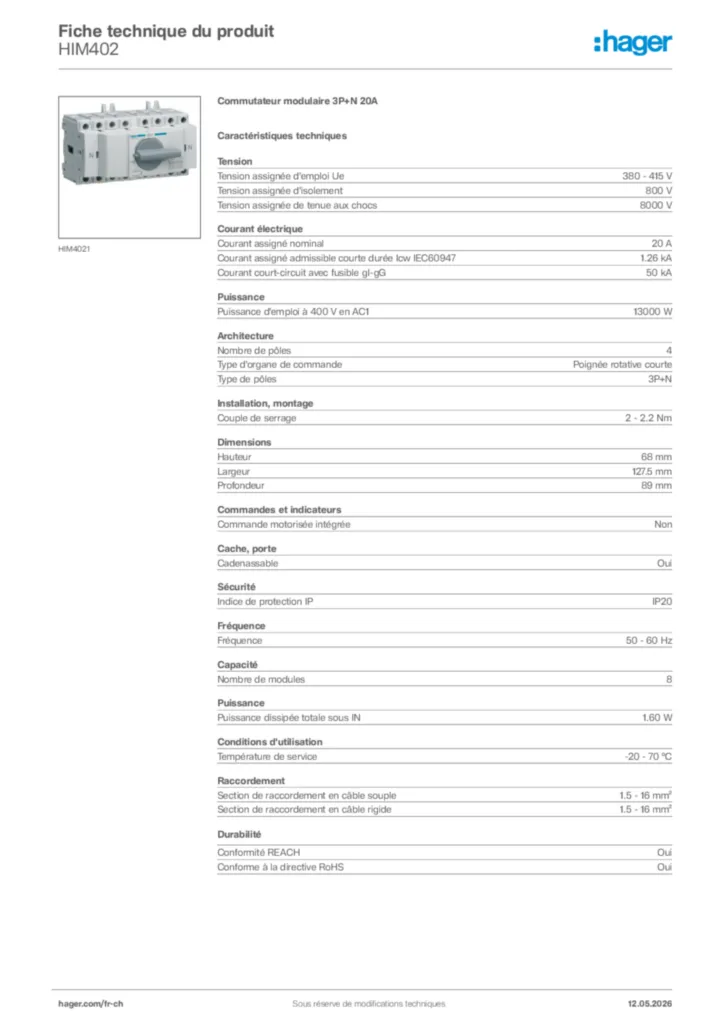

Hager Fiche technique du produit HIM402
Commutateur modulaire 3P+N 20A
PDF -
Guide d'installation
Guide d'installation International 2024-11-28
PDF1,45 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-13
PDF573,94 kB
Déclaration de conformité en-GB 2024-12-04
PDF591,13 kB
