Commutateur de charge AMD Hager 3L 80A HIM308
EAN
3250613140533
E-nr.
550 430 310
VPE
1 pc.
Groupe de rabais
H2
Prix*
315,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Poignée pour armoire électrique 1 produit(s) disponible(s) -
Axe de commutateur 3 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s)
Complétez votre système
-
HZC016
Poignée grise pour commutateur 20-80A
28.95 CHF / pc.*
-
HZC111
Axe N°5 150mm pour Inter 20A-125A
15.95 CHF / pc.* -
HZC112Axe N°5 200 mm pour interrepteur de 20A à 125A
15.95 CHF / pc.* -
HZC113Axe N°5 320 mm pour interrupteur de 20A à 125A
21.25 CHF / pc.*
-
HZC311
Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
39.70 CHF / pc.* -
HZC312Contact aux. 2F pour Inter 20A-160A
39.70 CHF / pc.*
-
HZC213
Capot cache borne 3P Inter 63A-100A
19.95 CHF / pc.* -
HZC214Capot cache borne 4P interrupteur 63A à 100A
19.95 CHF / pc.*

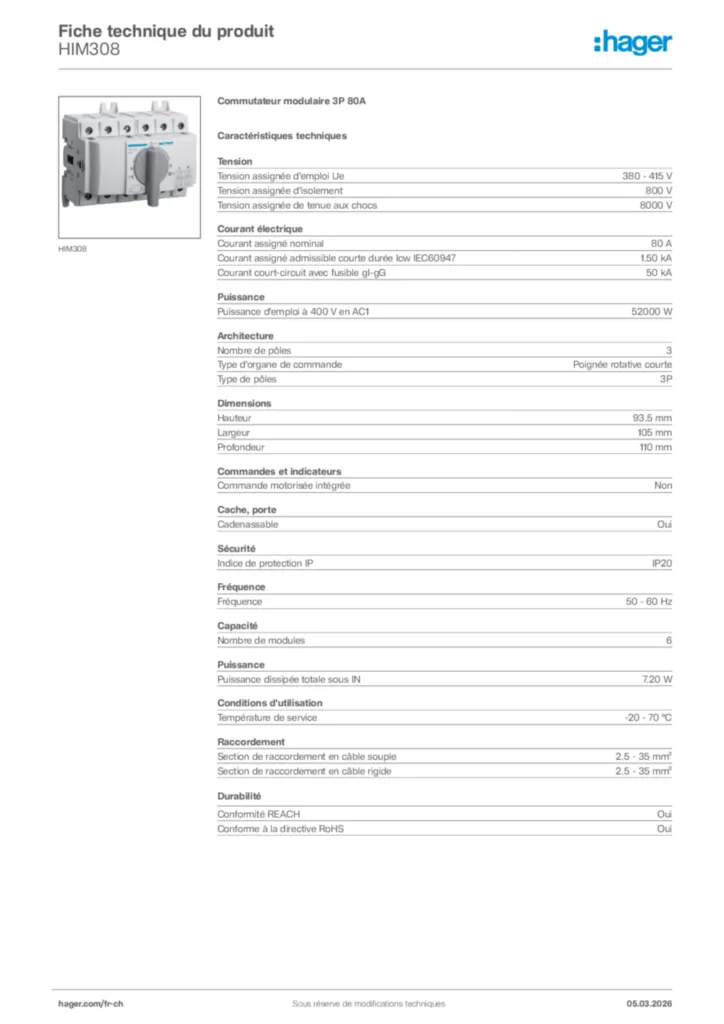

Caractéristiques techniques
Tension
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8000 V
Courant électrique
-
Courant assigné nominal80 A
-
Courant assigné admissible courte durée Icw IEC609471,50 kA
-
Courant court-circuit avec fusible gI-gG50 kA
Puissance
-
Puissance d'emploi à 400 V en AC152000 W
-
Puissance dissipée totale sous IN7,20 W
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée rotative courte
-
Type de pôles3P
Dimensions
-
Hauteur93,5 mm
-
Largeur105 mm
-
Profondeur110 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Cache, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP20
Capacité
-
Nombre de modules6
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-20 - 70 °C
Raccordement
-
Section de raccordement en câble souple2.5 - 35 mm²
-
Section de raccordement en câble rigide2.5 - 35 mm²
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HIM308
-
Guide d'installation
Guide d'installation International 2024-11-28
PDF1,45 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-13
PDF573,94 kB
Déclaration de conformité en-GB 2024-12-04
PDF639,40 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
