Commutateur modulaire 3P 63A HIM306
EAN
3250613140526
E-nr.
550 430 210
VPE
1 pc.
Groupe de rabais
H2
290.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Poignée pour armoire électrique 1 produit(s) disponible(s) -
Axe de commutateur 3 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s)
Complétez votre système
-
HZC016
Poignée grise pour commutateur 20-80A
28.45 CHF / pc.*
-
HZC111
Axe N°5 150mm pour Inter 20A-125A
15.65 CHF / pc.* -
HZC112Axe N°5 200 mm pour interrepteur de 20A à 125A
15.65 CHF / pc.* -
HZC113Axe N°5 320 mm pour interrupteur de 20A à 125A
20.85 CHF / pc.*
-
HZC311
Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
39.00 CHF / pc.* -
HZC312Contact aux. 2F pour Inter 20A-160A
39.00 CHF / pc.*
-
HZC213
Capot cache borne 3P Inter 63A-100A
19.60 CHF / pc.* -
HZC214Capot cache borne 4P interrupteur 63A à 100A
19.60 CHF / pc.*
Caractéristiques techniques
Tension
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8000 V
Courant électrique
-
Courant assigné nominal63 A
-
Courant assigné admissible courte durée Icw IEC609471,50 kA
-
Courant court-circuit avec fusible gI-gG50 kA
Puissance
-
Puissance d'emploi à 400 V en AC141000 W
-
Puissance dissipée totale sous IN4,50 W
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée rotative courte
-
Type de pôles3P
Commandes et indicateurs
-
Commande motorisée intégréeNon
Cache, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP20
Capacité
-
Nombre de modules6
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-20 - 70 °C
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

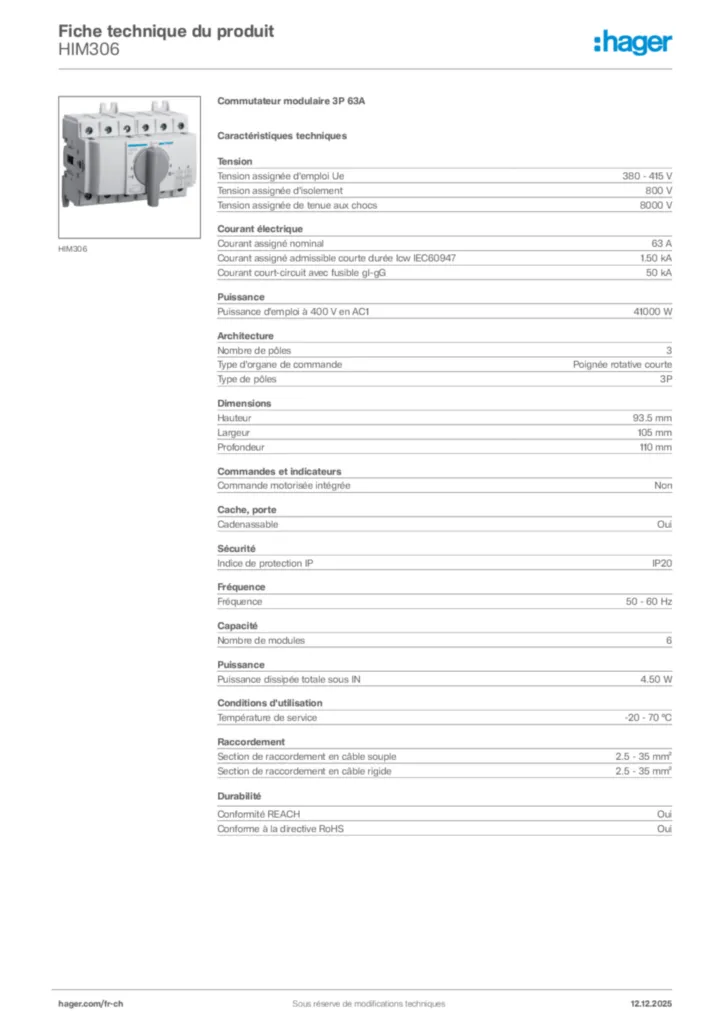

Image produit HIM306
-
