Fonction interrupteur condamnation pour maintenance
Oui
Commandes & indicateurs
Commande motorisée intégrée
Non
Principales caractéristiques électriques
Tension assignée d'emploi Ue
380 / 415 / 500 / 690 V
Tension
Tension assignée d'isolement
1000 V
Tension assignée de tenue aux chocs
12 kV
Tension assignée d'emploi en continue
220 / 440 V
Intensité du courant
Courant assigné d'emploi en AC21 en catégorie B
800 A
Courant assigné d'emploi en AC22 en catégorie A
800 A
Courant assigné nominal
800 A
Courant court-circuit avec fusible gI-gG
50 kA
Pouvoir de coupure à la fermeture en court circuit crête
73500 A
Courant assigné admissible courte durée Icw
64 kA
Courant assigné admissible sous 1 seconde
35 kA
Courant assigné à 10°C selon IEC 60947
800 A
Courant assigné à 15°C selon IEC 60947
800 A
Courant assigné à 20°C selon IEC 60947
800 A
Courant assigné à 25°C selon IEC 60947
800 A
Courant assigné à 30°C selon IEC 60947
800 A
Courant assigné à 35°C selon IEC 60947
800 A
Courant assigné à 40°C selon IEC 60947
800 A
Courant assigné à 45°C selon IEC 60947
720 A
Courant assigné à 5°C selon IEC 60947
800 A
Courant assigné à 50°C selon IEC 60947
720 A
Courant assigné à 55°C selon IEC 60947
640 A
Courant assigné à 60°C selon IEC 60947
640 A
Courant assigné à 65°C selon IEC 60947
560 A
Courant assigné à 70°C selon IEC 60947
560 A
Courant assigné d'emploi en AC21 en catégorie A
800 A
Courant assigné d'emploi en AC22 en catégorie B
800 A
Courant assigné d'emploi en AC23 en catégorie A
800 A
Courant assigné d'emploi en AC23 en catégorie B
800 A
Courant thermique conventionnel sous enveloppe à 40°C
800 A
Dimensions
Profondeur produit installé
375 mm
Hauteur produit installé
321 mm
Largeur produit installé
466 mm
Puissance
Puissance d'emploi à 400V en AC1
526 kW
Porte, couvercle
Cadenassable
Oui
Matières
Couleur de la manette, poignée
noir
Installation, montage
Convient au montage en façade centré
Non
Convient au montage en façade
Non
convient au montage au sol
Oui
Connexion
Type de connexion
plage de raccordement
Equipement
Nombre contact auxiliaire à ouverture
0
Nombre contact auxiliaire à fermeture
0
Nombre contact auxiliaire inverseur
0
Commande motorisée optionnelle
Non
Standards
Texte norme
IEC 60947-3 ; IEC 60947-6
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP
IP00
Sans halogène
Non
Documents

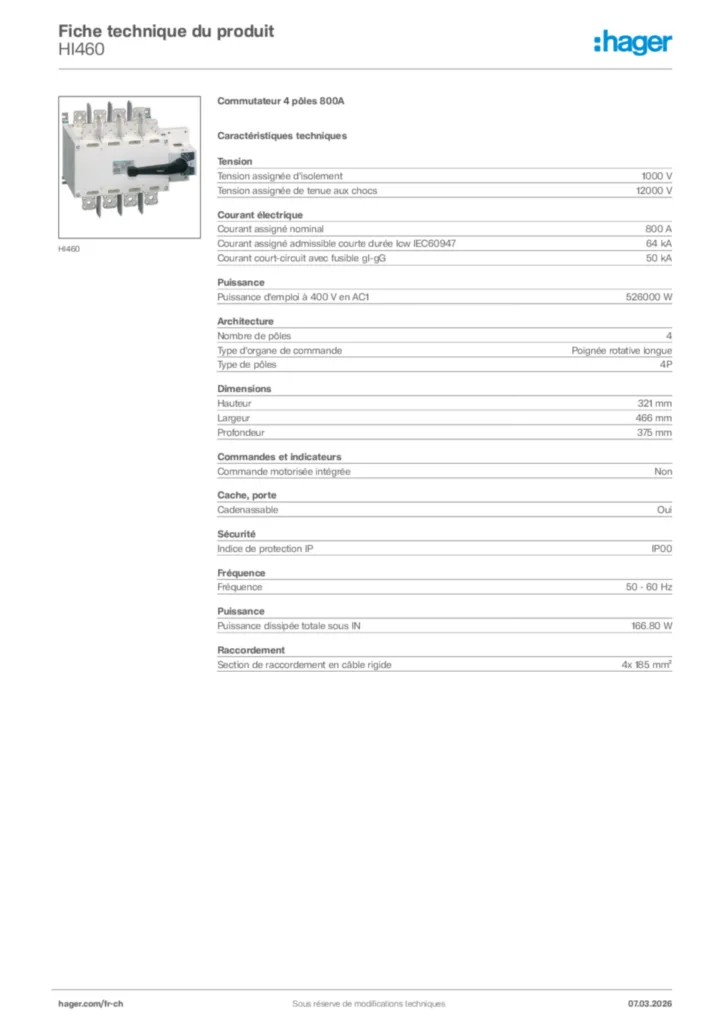

Image produit
