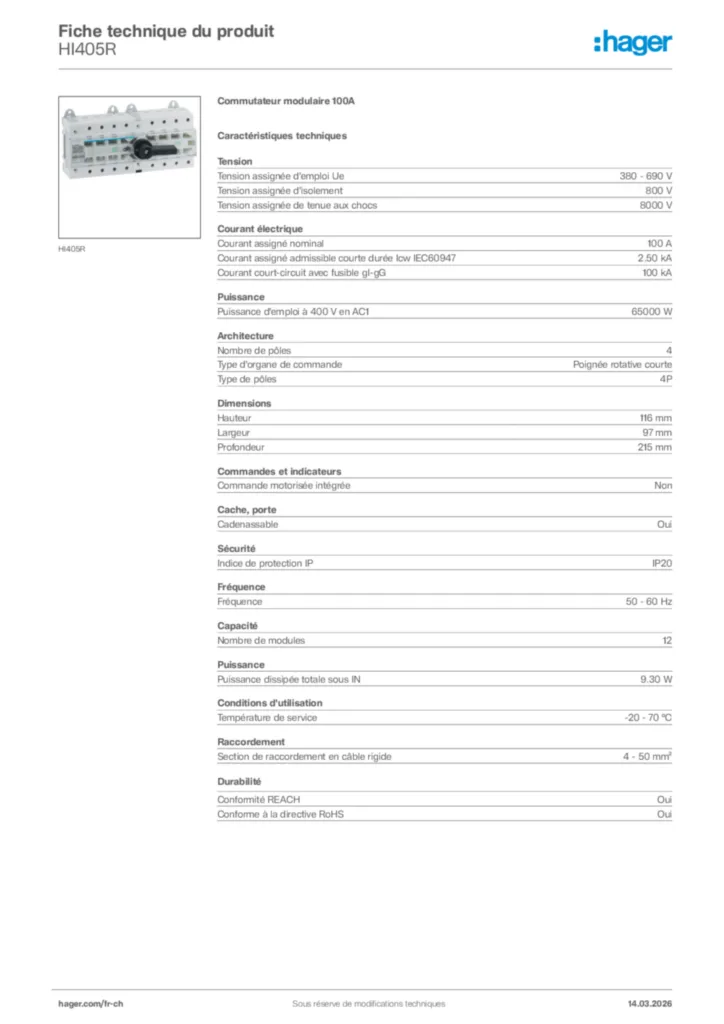

Commutateur modulaire 100A HI405R
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Nombre de pôles4 P
-
Type de pôles4 P
-
Type de boitierProduit complet
-
Fonction inverseurOui
-
Nombre de modules12
-
Commande motorisée intégréeNon
-
Tension assignée d'emploi Ue380 / 690 V
-
Fréquence assignée50/60 Hz
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'emploi en continue220 V
-
Courant assigné d'emploi en AC21 en catégorie B100 A
-
Courant assigné d'emploi en AC22 en catégorie A100 A
-
Courant assigné nominal100 A
-
Courant court-circuit avec fusible gI-gG100 kA
-
Courant assigné admissible sous 1 seconde2.5 kA
-
Courant thermique en air libre100 A
-
Courant assigné d'emploi en AC21 en catégorie A63 A
-
Courant assigné d'emploi en AC22 en catégorie B100 A
-
Courant assigné d'emploi en AC23 en catégorie A63 A
-
Courant assigné d'emploi en AC23 en catégorie B100 A
-
Puissance utile sous 440/500V 50Hz63 kW
-
Puissance utile sous 660V 50Hz33 kW
-
Puissance utile sous 380/415V 50Hz51 kW
-
Puissance dissipée totale sous IN9.3 W
-
Puissance dissipée par pôle à In3.1 W
-
Puissance d'emploi à 400V en AC165 kW
-
Endurance électrique à charge nominale en AC21 en nombre de cycles1000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles300
-
Endurance mécanique nombre de manoeuvres10000
-
CadenassableOui
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
-
Nombre contact auxiliaire inverseur0
-
Commande motorisée optionnelleNon
-
Texte normeIEC 60947-3
-
Directive européenne WEEEconcerné
-
Indice de protection IPIP20
-
Température de service-20…70 °C
-
Température de stockage/transport-40…65 °C
