    • HHT161GR
    EAN
    3250613212407
    VPE
    1 pc.
    Groupe de rabais
    32
    • Disjonc­teur de puis­sance compact h3+

    Disjoncteur Boitier Moulé h3+ P250 LSnI 4P4D N0-50-100% 160A 25kA FTC HHT161GR

    Prix*
    822.00 CHF
    / pc. *
    822.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Disjoncteur Boitier Moulé h3+ P250 LSnI 4P4D N0-50-100% 160A 25kA FTC

    HHT161GR

    • Accessoires
    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

    • Dispo­sitif d'accès des câbles de données auxi­liaires 2 produit(s) disponible(s)
    • Blocs complé­men­taires pour disjonc­teurs prin­ci­paux type A 5 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)
    • bobine à émis­sion 1 produit(s) disponible(s)

    Complétez votre système

    • Dispo­sitif d'accès des câbles de données auxi­liaires
    • Blocs complé­men­taires pour disjonc­teurs prin­ci­paux type A
    • Cache-­borne
    • bobine à émis­sion
    • HTC130H

      Adaptateur OAC/PTA pour h3+ 1, 20 m
      41.35 CHF  / pc.*
    • HTL010H

      Câble adaptateur h3+ MIP vers USB
      356.00 CHF  / pc.*
    • HBT250H

      Bloc différentiel P250 4P 250A Idn régl
      1 026.00 CHF  / pc.*
    • HBT160F

      Bloc différentiel P250 4P 160A Idn fix
      620.00 CHF  / pc.*
    • HBT160H

      Bloc différentiel P250 4P 160A Idn régl
      690.00 CHF  / pc.*
    • HBT160L

      Bloc diff. Alarme P250 4P 160A Idn adj
      680.00 CHF  / pc.*
    • HBT250L

      Bloc diff. Alarme P250 4P 250A Idn adj
      1 015.00 CHF  / pc.*
    • HYT061H

      CACHE-BORNES UNIMES H COMBIWAY POUR P250 4P
      23.75 CHF  / pc.*
    • HYT257H

      Déclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
      37.20 CHF  / pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      160 A
    • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
      35 kA
    • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
      35 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      25 kA
    • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
      25 kA
    • Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)
      2,50 kA
    • Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)
      2,50 kA
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      35 kA
    • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
      25 kA
    • Courant assigné à 10°C selon IEC60947
      160 A
    • Courant assigné à 15°C selon IEC60947
      160 A
    • Courant assigné à 20°C selon IEC60947
      160 A
    • Courant assigné à 25°C selon IEC60947
      160 A
    • Courant assigné à 30°C selon IEC60947
      160 A
    • Courant assigné à 35°C selon IEC60947
      160 A
    • Courant assigné à 40°C selon IEC60947
      160 A
    • Courant assigné à 45°C selon IEC60947
      160 A
    • Courant assigné à 50°C selon IEC60947
      160 A
    • Courant assigné à 55°C selon IEC60947
      160 A
    • Courant assigné à 60°C selon IEC60947
      160 A
    • Courant assigné à 65°C selon IEC60947
      145 A
    • Courant assigné à 70°C selon IEC60947
      135 A
    Archi­tec­ture
    • Nombre de pôles
      4
    • Type d'or­gane de commande
      Manette
    • Type de boitier
      Montage fixe
    • Posi­tion du neutre
      Gauche
    Réglages
    • Crans de réglage Ir1
      63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
    • Réglage plage court circuit, à tempo­ri­sa­tion courte
      86 - 1600 A
    Fréquence
    • Fréquence
      50 - 60 Hz
    Instal­la­tion, montage
    • Couple de serrage
      12 - 12 Nm
    • Posi­tion de monta­ge/­con­nexion
      Devant
    Tension
    • Tension assi­gnée de tenue aux chocs
      8000 V
    • Tension assi­gnée d'iso­le­ment
      800 V
    • Tension assi­gnée d'em­ploi Ue
      220 - 690 V
    Fonc­tions
    • Unité de déclen­che­ment
      LSNI
    Puis­sance
    • Puis­sance dissipée totale sous IN
      18,42 W
    • Puis­sance dissipée par pôle à In
      6,14 W
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      10000
    • Endu­rance méca­nique nombre de manœuvres
      40000
    Equi­pe­ment
    • Nombre de contact auxi­liaire inver­seur
      0
    • Nombre de contacts auxi­liaires en tant que contact NF
      0
    • Nombre contact auxi­liaire à ferme­ture
      0
    Sécu­rité
    • Indice de protec­tion IP
      IP4X
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 70 °C
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      35 - 150 mm²
    • Section de raccor­de­ment en câble rigide
      35 - 185 mm²
    • Type de connexion / prise
      Plage de raccor­de­ment
    Câble
    • Maté­riau du câble
      Cuivre, Alumi­nium
    Dimen­sions
    • Hauteur
      165 mm
    • Largeur
      140 mm
    • Profon­deur
      97 mm
    Commandes et indi­ca­teurs
    • Commande moto­risée inté­grée
      Non
    Compa­ti­bi­lité
    • Compa­tible avec montage Rail DIN
      Non
    • Compa­tible avec bloc diffé­ren­tiel
      Oui
    • Utili­sable pour les tableaux de distri­bu­tion
      Oui
    Alimen­ta­tion élec­trique
    • Sens d'ali­men­ta­tion
      Bidi­rec­tionnel
    Protec­tion élec­trique
    • Protec­tion long retard (ltd) : tempo­ri­sa­tion (tr)
      5 s
    • Protec­tion court retard (std) : courant (Isd)
      1.5, 2, 3, 4, 5, 6, 7, 8, 10
    • Protec­tion court retard (std) : tempo­ri­sa­tion (tsd)
      100 ms
    • Protec­tion instan­tanée (Ii) : sélec­teur coef­fi­cient de réglage
      11

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    PEP - Moulded Case Circuit Breaker h3+ P250 LSI 4P4D N0-50-100% 250A 40kA FTC (English)
    PDF
    6,45 MB
    Hager déclaration REACH HHT161GR
    PDF
    Hager Rapport RoHS HHT161GR
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image HHT161GR | Hager Suisse

      Image produit HHT161GR

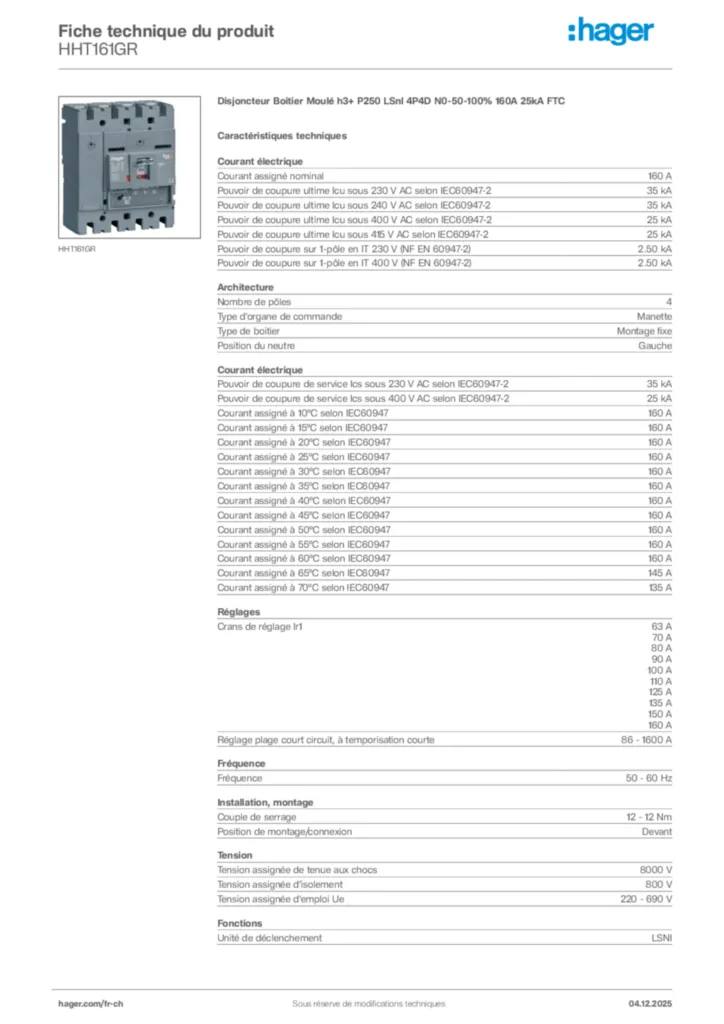

    • Fiche technique
