Disjoncteur Boitier Moulé h3+ P630 TM ADJ 4P4D 630A 70kA FTC HEW631DE
EAN
3250613244057
VPE
1 pc.
Groupe de rabais
32
Prix*
2 224.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Blocs complémentaires pour disjoncteurs principaux type A 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Cache-borne 6 produit(s) disponible(s) -
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Commande rotative verrouillable 1 produit(s) disponible(s)
Complétez votre système
-
HBW630H
Bloc différentiel P630 4P 630A Idn adj
1 136.00 CHF / pc.* -
HBW630LBloc diff. Alarme P630 4P 630A Idn adj
1 115.00 CHF / pc.*
-
HXA003H
Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA001HBobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.*
-
HYW053H
Plaque d'isolation épanouie P630 4P
24.20 CHF / pc.* -
HYW051HPlaque d'isolation droite P630 4P
21.80 CHF / pc.* -
HYW026HCapot cache-bornes pour connection arrière + déconnectable x630/P630 4P
20.55 CHF / pc.* -
HYW024HCapot cache-bornes pour épanouisseur x630/P630 4P
41.15 CHF / pc.* -
HYW022HCapot cache-bornes pour rallonge de plage x630/P630 4P
36.35 CHF / pc.* -
HYD322HCache borne h630 4P pour versions déconnectables et débrochables
47.30 CHF / pc.*
-
HXA051H
Bobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.*
-
HXW032H
Commande rotative directe x/P630 + verrouillage porte
134.50 CHF / pc.*
-
HXW912HAxe 14x14mm 200mm pour manette taille 2
19.40 CHF / pc.* -
HXW913HAxe 14x14mm 320mm pour manette taille 2
31.50 CHF / pc.* -
HXW915HAxe 14x14mm 500mm pour manette taille 2
48.45 CHF / pc.*
-
HYW256HDéclencheur de sécu base déco x630-P630
18.25 CHF / pc.* -
HXS920HCone de guidage poignée S1&S2 (P160-P250-x630-P630)
26.65 CHF / pc.*
-
HXW046HKCommande motorisée x630/P630 100-120VDC sans Auto-Reset + clé
793.00 CHF / pc.* -
HXW046HCommande motorisée x630/P630 100-120VDC sans Auto-Reset
741.00 CHF / pc.* -
HXW044HKCommande motorisée x630/P630 100-240VAC sans Auto-Reset + clé
895.00 CHF / pc.* -
HXW044HCommande motorisée x630/P630 100-240VAC sans Auto-Reset
741.00 CHF / pc.* -
HXW043HKCommande motorisée x630/P630 24-48VDC sans Auto-Reset + clé
793.00 CHF / pc.* -
HXW043HCommande motorisée x630/P630 24-48VDC sans Auto-Reset
741.00 CHF / pc.* -
HXW042HKCommande motorisée x630/P630 100-240VAC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW042HCommande motorisée x630/P630 100-240VAC avec Auto-Reset
741.00 CHF / pc.* -
HXW041HKCommande motorisée x630/P630 100-120VDC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW041HCommande motorisée x630/P630 100-120VDC avec Auto-Reset
741.00 CHF / pc.* -
HXW040HKCommande motorisée x630/P630 24-48VDC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW040HCommande motorisée x630/P630 24-48VDC avec Auto-Reset
741.00 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.* -
HXW890HKit de verrouillage pour kit débrochable x630/P630
44.80 CHF / pc.* -
HXW888HKit de verrouillage pour commande rotative x630/P630
82.30 CHF / pc.* -
HXS999HSerrure à clef Ronis (P160-P250-x630-P630)
50.90 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.90 CHF / pc.* -
HXW066HCapot d'interverrouillage mécanique x630/P630
55.80 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1, 5m (P160-x250-h250..h1000)
71.50 CHF / pc.*
-
HYW328HConnection pour base déconnectable x630/P630 1P
39.90 CHF / pc.* -
HYW015HEpanouisseur pour x630/P630 4P (jusqu'à 630A)
99.30 CHF / pc.* -
HYW013HRallonge de plage droite pour x630/P630 4P (630A max)
72.70 CHF / pc.* -
HYW008HCage de raccordement x630/P630 Cu/Al 4P 2x 35-300mm²
176.50 CHF / pc.* -
HYW002HCage de raccordement x630/P630 Cu/Al 4P 1x 35-300mm²
112.50 CHF / pc.* -
HYD034HConnexion arrière h/x/P 4P 630A
119.00 CHF / pc.*
-
HYW019HSéparateur de phase pour x630/P630 3-4Pôles
9.65 CHF / pc.*
-
HYW333HKit de débrochabilité pour boitier moulé x630/P630 4P
529.00 CHF / pc.* -
HYW331HBase pour boitier moulé débrochable x630/P630 4P
689.00 CHF / pc.* -
HYW301HAdaptateur déconnectable pour boitier moulé x630/P630 4P
159.00 CHF / pc.* -
HYW201HBase pour boitier moulé déconnectable x630/P630 4P
374.00 CHF / pc.*
-
HXW031HCommande rotative grise débrochable x/P630
195.50 CHF / pc.* -
HXW030HCommande rotative directe x/P630
134.50 CHF / pc.*
-
HXW901HManette taille 2 IP55 (10x10mm)
134.50 CHF / pc.*
-
HZC019Kit de verrrouillage externe pour Ronis EL11AP (125A-1600A)
72.70 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-270 kA
-
Courant assigné à 10°C selon IEC60947687,30 A
-
Courant assigné à 15°C selon IEC60947673,40 A
-
Courant assigné à 20°C selon IEC60947659,20 A
-
Courant assigné à 25°C selon IEC60947644,80 A
-
Courant assigné à 30°C selon IEC60947630 A
-
Courant assigné à 35°C selon IEC60947614,90 A
-
Courant assigné à 40°C selon IEC60947599,30 A
-
Courant assigné à 45°C selon IEC60947583,40 A
-
Courant assigné à 50°C selon IEC60947567 A
-
Courant assigné à 55°C selon IEC60947550,10 A
-
Courant assigné à 60°C selon IEC60947532,70 A
-
Courant assigné à 65°C selon IEC60947514,70 A
-
Courant assigné à 70°C selon IEC60947496,10 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreGauche
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN145,2 W
Sécurité
-
Indice de protection IPIP4X
Réglages
-
Cran de réglage thermique xIN0.63, 0.8, 1
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielOui
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Dimensions
-
Hauteur260 mm
-
Largeur185 mm
-
Profondeur150 mm
-
Barre collectrice aval : largeur, hauteur, diamètre vis (max)10 mm, 12 mm, 32 mm
-
Barre collectrice amont : largeur, hauteur, diamètre vis (max)10 mm, 12 mm, 32 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage18 - 18 Nm
-
Couple de serrage nominal borne basse18 - 18 Nm
-
Couple de serrage nominal borne haute18 - 18 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

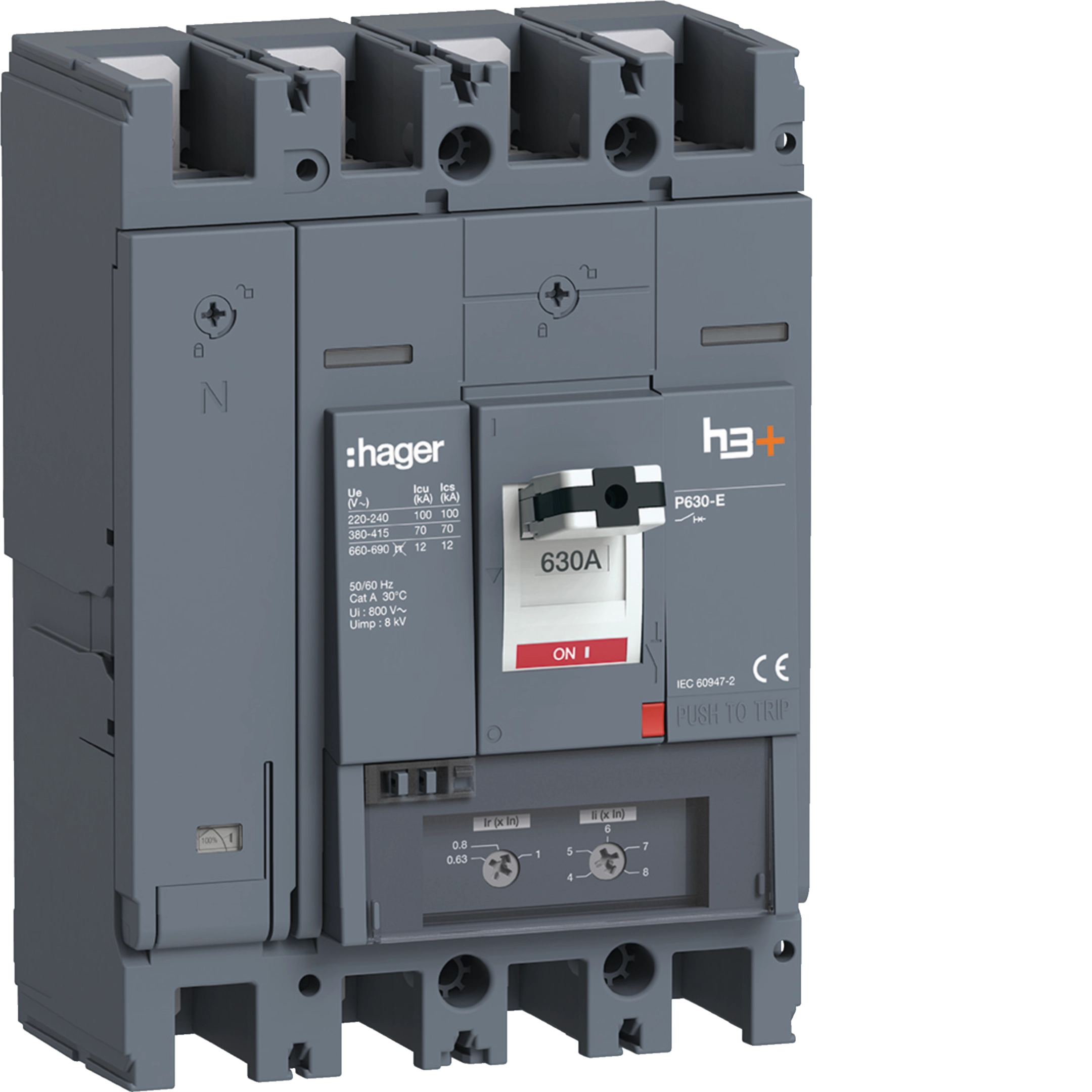

Image produit HEW631DE
-
Fiche technique
Hager Fiche technique du produit HEW631DE
Disjoncteur Boitier Moulé h3+ P630 TM ADJ 4P4D 630A 70kA FTC
PDF -
Mode d'emploi
Mode d'emploi International 2025-01-21
PDF10,29 MB -
Guide
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB
Technischer Katalog h3+ Leistungsschalter bis 250A
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-03-04
PDF355,64 kB
Declaration
Déclaration de conformité International 2022-03-04
PDF332,59 kB
EU Declaration of Conformity
PDF588,41 kB
