Disjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 40A 70kA CTC HES040DC
EAN
3250613176969
VPE
1 pc.
Groupe de rabais
32
Prix*
516.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Fonctions interverouillage 5 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Voir plus 25 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
31.70 CHF / pc.* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
31.70 CHF / pc.* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
44.45 CHF / pc.* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
10.70 CHF / pc.*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
12.90 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.00 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
70.20 CHF / pc.* -
HXS066HCapot d'interverrouillage mécanique P160
54.80 CHF / pc.* -
HXS165HKit d'interverrouillage direct P160 3P
41.60 CHF / pc.*
-
HXS030H
Commande rotative directe pour P160
57.10 CHF / pc.*
-
HXS031HCommande rotative débrochable P160
107.00 CHF / pc.*
-
HXS032HCommande rotative directe P160 + verrouillage porte
73.60 CHF / pc.*
-
HYA035HKit de connexion 3p-4p
39.20 CHF / pc.* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.05 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.20 CHF / pc.*
-
HYS001HCage de raccordement P160 Cu/Al 3P 1x 10-95mm²
35.70 CHF / pc.* -
HYS005HCage de raccordement P160 Cu/Al 3P 1x35-120mm²
44.00 CHF / pc.* -
HYS014HEpanouisseur pour P160 3P version cage
28.50 CHF / pc.* -
HYS031HConnexions arrière pour P160 3P (16-50A)
26.15 CHF / pc.* -
HYS328HConnexion pour base déconnectable P160 1P
29.75 CHF / pc.*
-
HYS019HSéparateur de phase pour P160 3-4Pôles
4.75 CHF / pc.*
-
HYS033HAdaptateur Rail Din P160 3P/4P
46.45 CHF / pc.*
-
HYS200HBase pour boitier moulé déconnectable P160 3P
78.40 CHF / pc.* -
HYS300HAdaptateur déconnectable pour boitier moulé P160 3P (63-160A)
65.40 CHF / pc.* -
HYS310HAdaptateur déconnectable pour boitier moulé P160 3P (16-50A)
59.50 CHF / pc.*
-
HYS256HDéclencheur de sécu base déco P160-P250
26.15 CHF / pc.* -
HYS257HDéclencheur de sécurité h3+ P160 for QuadroSX/Unimes H Combiway
35.20 CHF / pc.*
-
R-AH160-3weber.multiline Adapteur pour H3+ 160A 3P
103.00 CHF / pc.*
-
HYS021HCapot cache-bornes pour rallonge de plage P160 3P
17.90 CHF / pc.* -
HYS023HCapot cache-bornes pour épanouisseur P160 3P
21.40 CHF / pc.* -
HYS025HCapot cache-bornes pour connection arrière + déconnectable P160 3P
13.00 CHF / pc.* -
HYS050HIsolation arrière pour Capot cache-bornes rallonge de plage P160 3P
11.95 CHF / pc.* -
HYS052HIsolation arrière pour Capot cache-bornes épanouisseur P160 3P
13.00 CHF / pc.* -
HYS060HCACHE-BORNES UNIMES H COMBIWAY POUR P160 3P
22.35 CHF / pc.* -
HYS321HCapot cache-bornes pour base déconnectable P160 3P
13.00 CHF / pc.*

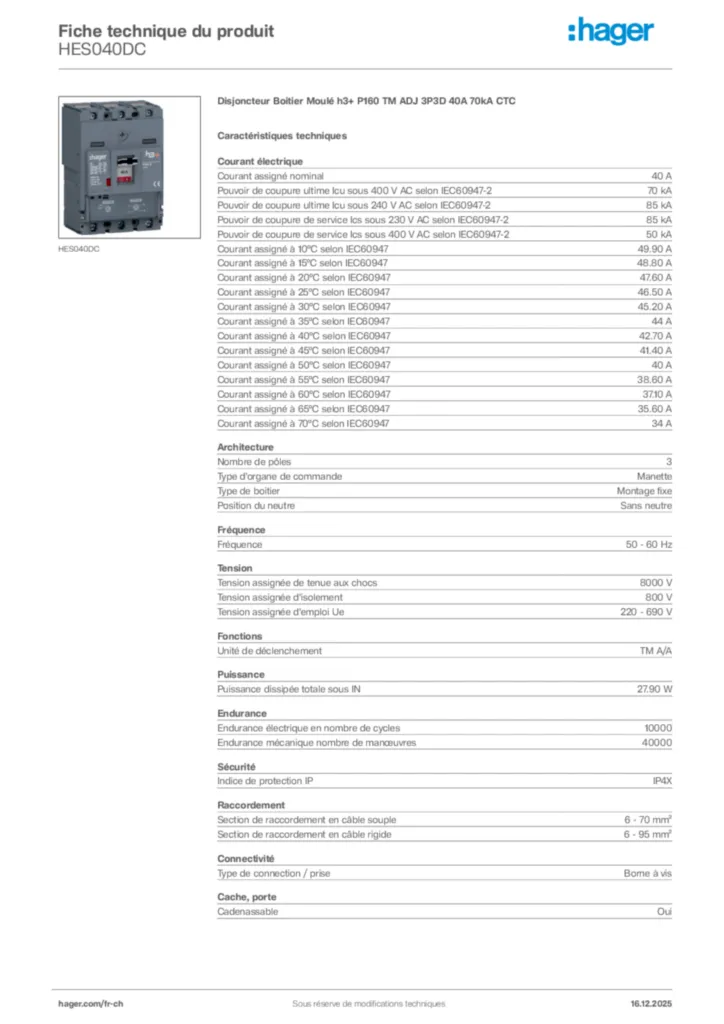

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN27,90 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple6 - 70 mm²
-
Section de raccordement en câble rigide6 - 95 mm²
Connectivité
-
Type de connection / priseBorne à vis
Cache, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Dimensions
-
Hauteur130 mm
-
Largeur90 mm
-
Profondeur97 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage6 - 6 Nm
Principaux attributs électriques
-
Couple de serrage nominal borne basse6 - 6 Nm
-
Couple de serrage nominal borne haute6 - 6 Nm
Protection électrique
-
Protection instantanée (Ii) : sélecteur coefficient de réglage6, 8, 10, 12
Données environnementales
