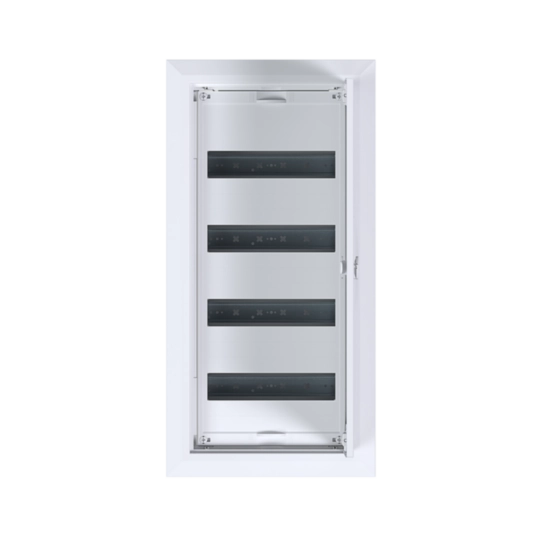

Coffret FW encastré 4 rangées 48 modules, IP30, classeII, niche 657x315x115mm FWU41S1
EAN
3250612739578
E-nr.
822 540 004
VPE
1 pc.
Groupe de rabais
F3
458.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Couvercle pour canal d'installation 3 produit(s) disponible(s) -
Module de distribution pour montage apparent 1 produit(s) disponible(s) -
Plastron pour coffret de distribution 9 produit(s) disponible(s) -
Porte/panneau de commande 8 produit(s) disponible(s) -
Ventilateur d'armoire 1 produit(s) disponible(s) -
Voir plus 42 autre(s) produit(s) disponible(s)
Complétez votre système
-
FWU00C4
Couvercle pour canal latéral pour coffret FWU hauteur 369mm
8.00 CHF / pc.* -
FWU00F1Kit d´association pour coffrets univers FW, horizontale ou verticale
42.30 CHF / pc.* -
FWU00P1Plaque passe-cable pour coffret encastré FWU
14.40 CHF / pc.*
-
US11A1
Panneau antichoc,universN,150x250mm,pleine
31.75 CHF / pc.* -
US11A2Panneau antichoc,universN,150x250mm,12M
25.70 CHF / pc.* -
US11A3Panneau antichoc,universN,150x250mm,12M, fente asymétrique
24.40 CHF / pc.* -
US21A3Panneau antichoc,universN,300x250mm, 2x12M, distance de la fente 125mm
29.10 CHF / pc.* -
US21D1Panneau antichoc,universN,300x250mm,pour 2 NH00 séparateur au rail DIN
57.50 CHF / pc.* -
US31A1Panneau antichoc,universN,450x250mm,pleine
48.85 CHF / pc.* -
US31A3Panneau antichoc,universN,450x250mm,3x12M,distance de la fente 125mm
38.55 CHF / pc.* -
US41A1Panneau antichoc,universN,600x250mm,pleine
85.90 CHF / pc.* -
US41A5Panneau antichoc,universN,600x250mm,4x12M,distance de la fente 125mm
55.40 CHF / pc.*
-
FZ005F
Porte, univers FW, droite, pleine, RAL 9010, pour coffret IP30 650x300mm
81.90 CHF / pc.* -

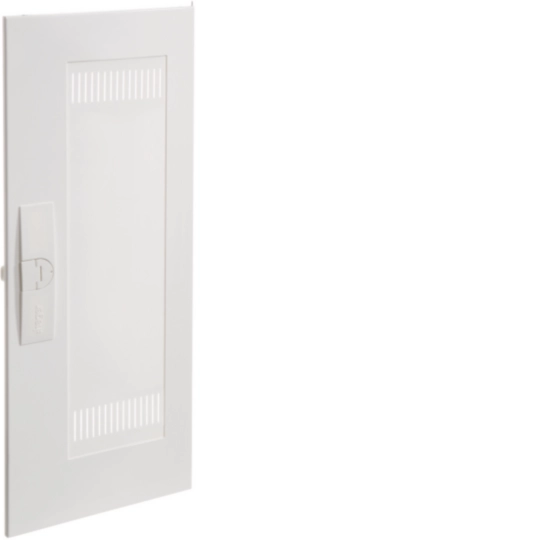

FZ005FMPorte,univers,droite multimédia rainurée,90SL RAL9010, p. coffret IP3X 650x300mm
156.00 CHF / pc.* -
FZ005NPorte, univers, droite, pleine, RAL 9010, pour coffret IP44 650x300mm
97.50 CHF / pc.* -
FZ005NMPorte,univers, droite, multimédia rainurée, RAL 9010 pour coffret IP3X 650x300mm
162.00 CHF / pc.* -
FZ005NVPorte,univers, droite, rainurée avec 90SL, RAL 9010, pour coffret IP3X 650x300mm
102.50 CHF / pc.* -
FZ108NPorte univers droite, transparente, pour armoire H:650xL:300mm
116.50 CHF / pc.* -
FZ141FCadre,univers FW,avec porte pleine,IP30,90SL,RAL9010,pour FWU41.., hauteur 13mm
184.50 CHF / pc.* -

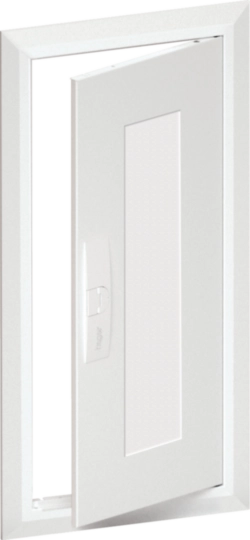

FZ141FM2Cadre avec porte pleine Multimédia RAL9010 pour FW41U.., profondeur 12mm
240.00 CHF / pc.*
-
FZ226Capuchon plombable,univers,pour porte IP44/54
10.60 CHF / pc.* -
FZ450NSerrure triangle mâle 7mm chromée avec 1 clé pour armoire univers IP44/54
22.30 CHF / pc.* -
FZ451NSerrure carré mâle de 7mm chromée avec 1 clé pour armoire Univers IP44/54
22.30 CHF / pc.* -
FZ452NSerrure à clé n° 405 livrée avec 2 clés pour armoire univers IP44/54
23.90 CHF / pc.* -
FZ453NSerrure à clé n° 455 livrée avec 2 clés pour armoire univers IP44/54
23.90 CHF / pc.* -
FZ530NFermeture,univers,levier pivotant, pour armoires IP44/IP54
74.20 CHF / pc.* -
FZ531NSerrure,univers,levier pivotant, avec 2 clés Nr.1333, pour armoire IP44/54
127.00 CHF / pc.* -
FZ597Fermeture,univers,avec 2 clés,pour IP43
16.30 CHF / pc.* -
FZ597NSerrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
15.10 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
11.35 CHF / pc.* -
FZ598NLoquet plastique de rechange pour armoire univers IP 44
11.05 CHF / pc.*
-
KXA04LHBorne de passage-phase,4mm², 800V/32A, connection à vis
1.30 CHF / pc.*
-
UN31TNTravée média, univers FW, avec plaque perforée, 450x250mm
134.00 CHF / pc.* -
UN32TNTravée média, univers FW, avec plaque perforée, 450x500mm
157.00 CHF / pc.* -
UN41TNTravée média, univers FW, avec plaque perforée, 600x250mm
149.50 CHF / pc.*
-
KN00ASupport unisersel pour borniers SanVis
4.40 CHF / pc.* -
UZ00K1Support de borniers, univers, pour montage sur rail DIN de bornes SanVis
5.25 CHF / pc.*
-
UZ005Étiquette d'identification,universN,fente de dispositif,12 pièces
15.90 CHF / jeu* -
UZ006Bande de papier,universN, 5 pièces
14.90 CHF / jeu*
-
FZ276Kit de montage dans cloison creuse pour armoire FW encastrée
16.30 CHF / pc.* -
FZ279Prolongateur d´encastrement, 12 à 32mm, pour cadre de coffret encastré FWxxU
15.60 CHF / pc.* -
U84Tpièce isolante
8.70 CHF / pc.* -
UZ01A4Tourelle haute, universZ, niveau bas, 4 pièces
5.70 CHF / pc.* -
VZ405NKit de 4 pattes de fixation pour cloison creuse Volta,VegaD, FWU
31.40 CHF / pc.*
-
S35SObturateur en bande 12 M
3.35 CHF / pc.*
-
M7240AGRAFE POUR FWU/LIFEA LARGEUR 60mm (10 pièces)
6.30 CHF / pc.*
-
FZ746SCharnière de porte,univers,gauche,pour armoires IP44/54
12.15 CHF / jeu*
-
KM13Asocle pour barrette
13.70 CHF / pc.* -
KM22Asocle pour barrette
30.15 CHF / pc.* -
KM25Asocle pour barrette
28.75 CHF / pc.*
-
UN03FNMontants verticaux, univers FW, hauteur 450mm,2 pièces
18.35 CHF / pc.* -
UN04FNMontants verticaux, univers FW, hauteur 600mm,2 pièces
18.90 CHF / pc.* -
UN07FNMontants verticaux, univers FW, hauteur 1050mm,2 pièces
19.60 CHF / pc.* -
UT22CRail DIN isolé,univers, h:7,5mm,ajustable en profondeur 21mm, largeur 11,5 mod.
22.95 CHF / pc.* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
12.50 CHF / pc.* -
ZZ44SFkit de liaison de support
7.90 CHF / jeu*
-
UZ31M1Plaque de montage,universN,500x300mm,1-section
40.35 CHF / pc.* -
UZ41M1Plaque de montage,universN,650mm,1-section
51.90 CHF / pc.* -
UZ41M5Plaque de montage,univers,pour télécommunication,1-section,pour coffret 650mm
71.80 CHF / pc.*

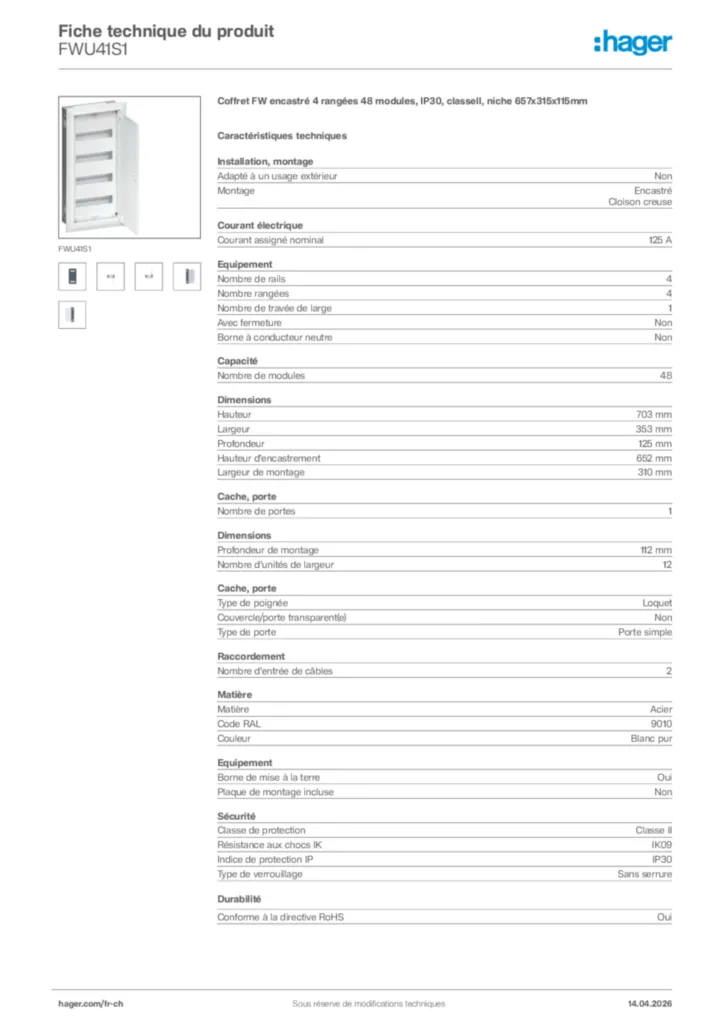

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles2
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEncastré, Cloison creuse
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails4
-
Nombre rangées4
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules48
Dimensions
-
Hauteur703 mm
-
Largeur353 mm
-
Profondeur125 mm
-
Hauteur d'encastrement652 mm
-
Largeur de montage310 mm
-
Profondeur de montage112 mm
-
Nombre d'unités de largeur12
Cache, porte
-
Nombre de portes1
-
Type de poignéeLoquet
-
Couvercle/porte transparent(e)Non
Matière
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK09
-
Indice de protection IPIP30
-
Type de verrouillageSans serrure
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

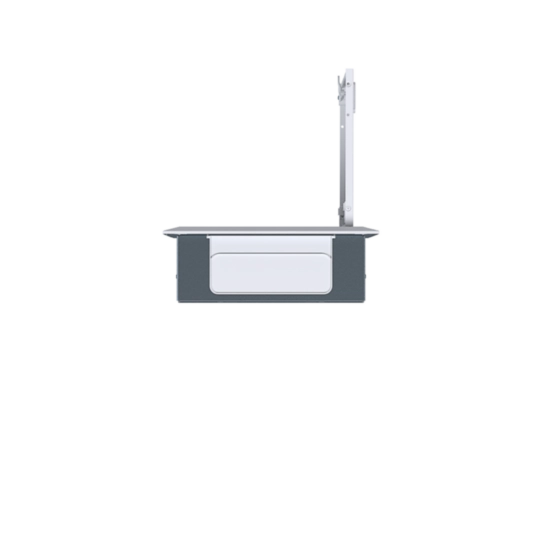

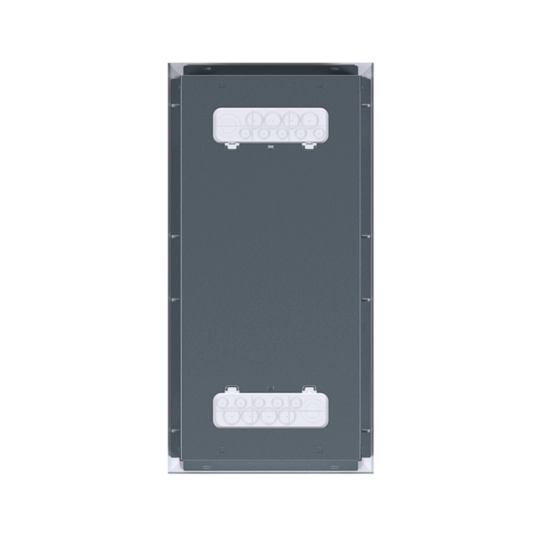

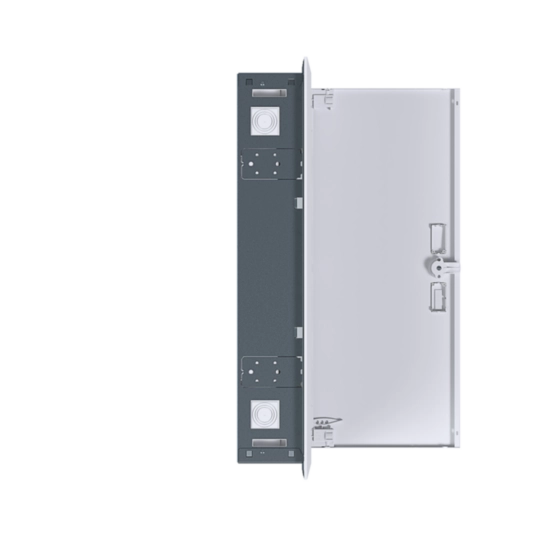

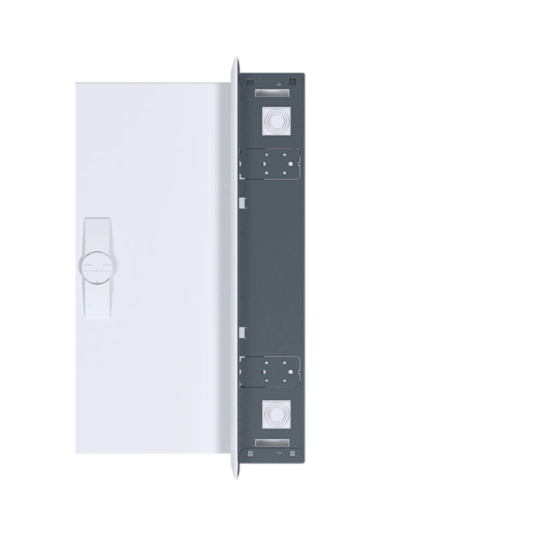

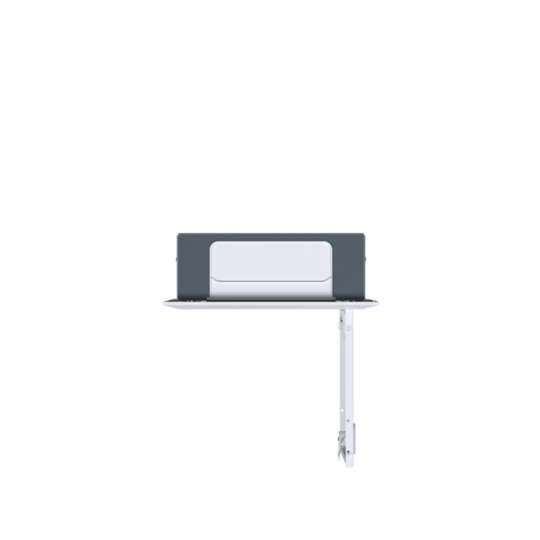

Image produit FWU41S1
-
