    • Accueil
    • Catalogue
    • Systèmes de distri­bu­tion et armoires
    • Coffrets et armoires de distri­bu­tion jusqu'à 1600 A
    • Orion.­Plus
    • FL209B
    Armoire de distribution AP Hager Orion.Plus, vide, 4 goujons filetés pour plaque de montage, 2 fermetures à clé triangulaire 7mm, charnière de porte à gauche, polyester renforcé de fibres de verre, largeur 300mm, hauteur 500mm, profondeur 200mm
    EAN
    3250610670866
    E-nr.
    834 001 046
    VPE
    1 pc.
    Groupe de rabais
    F5
    • Orion.­Plus

    Coffret AP Hager Orion.Plus polyester 300×500×200mm IP65 SKII gris clair FL209B

    Prix*
    270.00 CHF
    / pc. *
    270.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Coffret AP Hager Orion.Plus polyester 300×500×200mm IP65 SKII gris clair

    FL209B

    • Accessoires
    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

  • Voir plus (28)
    • Système de verrouillage 4 produit(s) disponible(s)
    • Chauf­fage d'ar­moire 2 produit(s) disponible(s)
    • Clé de boîtier/d'ar­moire 1 produit(s) disponible(s)
    • Module de distri­bu­tion pour appa­reils montés en série 3 produit(s) disponible(s)
    • Rail de montage 1 produit(s) disponible(s)
    • Pochet­te/­sup­port docu­ments 1 produit(s) disponible(s)

    Complétez votre système

    • Système de verrouillage
    • Chauf­fage d'ar­moire
    • Clé de boîtier/d'ar­moire
    • Module de distri­bu­tion pour appa­reils montés en série
    • Rail de montage
    • Pochet­te/­sup­port docu­ments
    • Bande d'ob­tu­ra­tion
    • Plaque de montage pour coffret de distri­bu­tion
    • Venti­la­teur d'ar­moire
    • Insert pour système de ferme­ture
    • Acces­soires pour mise à la terre et et la protec­tion contre la foudre
    • Acces­soires pour connec­tique basse tension
    • Acces­soires de montage
    • Compo­sants plaque et plas­trons
    • FL96Z

      Poignée Orion plus avec clé n427 RAL7046
      12.90 CHF  / pc.*
    • FL95Z

      Jeu de 2 serrures Orion plus double barre 3mm avec cle metallique
      10.50 CHF  / pc.*
    • FL93Z

      Insert triangle, orion plus, 2pièces, 8mm
      10.50 CHF  / pc.*
    • FL80Z

      Jeu de 2 serrures Orion plus à carré mâle 8mm avec 1 clé métallique
      10.60 CHF  / pc.*
    • FL259Z

      Thermostat pour ventilateur IP20 h 68mm l 29mm p 45mm
      40.50 CHF  / pc.*
    • FL254Z

      Chauffage, quadro system, 45W, 230V, AC/DC
      72.20 CHF  / pc.*
    • FL99Z

      Clé inserte, orion plus, polyester, RAL7046
      3.55 CHF  / pc.*
    • FL981A

      Kit d'équipement Orion plus h 480mm l 280 mm pour coffrets FL110A-FL209B
      89.00 CHF  / pc.*
    • FL991A

      Cadre de fonctionnement, orion plus, 30M, 500x300mm, System C
      90.10 CHF  / pc.*
    • FL361A

      Système de kit MCB, Orion.Plus, H150 W300 mm
      23.25 CHF  / pc.*
    • FL462A

      Diffusion de rail support, orion plus, 500mm, système C
      53.10 CHF  / pc.*
    • FZ818

      Porte-document, platique, DIN A4, adhéKVS
      18.45 CHF  / pc.*
    • FL871Z

      Obturateur en bande orion plus lot 6 pièces de 4 modules en technopolymere col
      8.65 CHF  / pc.*
    • VZ416

      Obturateur en bande pour coffrets Vector IP55 18 modules RAL 7035 Gris clair
      6.55 CHF  / pc.*
    • FL474A

      Plaque de montage perforée orion plus p FL110A-209B tôle d'acier l 243 x h480mm
      46.00 CHF  / pc.*
    • FL407A

      Plaque de montage pleine orion plus p FL110A-209A tôle d'acier l 243 x h480mm
      23.65 CHF  / pc.*
    • FL214Z

      Ventilateur IP54 230VAC 190m3/h h 250mm l 250mm RAL 7035
      205.00 CHF  / pc.*
    • FL210Z

      Ventilateur IP54 230VAC 53m3/h h 150mm l 150mm RAL 7035
      180.00 CHF  / pc.*
    • FL98Z

      Serrure Orion plus avec 2 clés EK333 pour coffret H≥1150
      22.65 CHF  / pc.*
    • FL97Z

      Jeu de 2 serrures Orion plus double barre 8mm p coffret ≥ 800 + clé polyester
      10.45 CHF  / pc.*
    • FL94Z

      Insert triangle, orion plus, 8mm
      9.60 CHF  / pc.*
    • FL81Z

      Jeu de 2 serrures Orion plus à carré mâle 8mm p coffret ≤ 800 + clé polyester
      10.80 CHF  / pc.*
    • FL874A

      Kit connecteur Orion plus de liaison de terre connexion de masse coffrets tôle
      7.70 CHF  / pc.*
    • FL85Z

      Pattes de fixation murale Orion plus + vis de fixation M6x12 métalliques
      5.65 CHF  / pc.*
    • FL672E

      Glissières de règlage en profondeur des plaques de montage Orion plus
      43.45 CHF  / pc.*
    • FL450A

      Equerres de fixation Orion plus +vis p montage plaques sur glissières latérales
      9.20 CHF  / pc.*
    • FL863Z

      Pattes de fixation murale Univers livrées avec vis de fixation M6x12 synthétique
      11.25 CHF  / pc.*
    • FL711E

      Plastron plein Orion plus modulaire en matière isolante h 150mm l 300mm
      16.25 CHF  / pc.*

    Caractéristiques techniques

    Dimen­sions
    • Hauteur
      500 mm
    • Largeur
      300 mm
    • Profon­deur
      200 mm
    • Epais­seur du maté­riau des parois laté­rales
      2 mm
    Sécu­rité
    • Indice de protec­tion IP
      IP66
    • Classe de protec­tion
      Classe II
    • Type de verrouillage
      Triangle 7 mm, Par clé
    • Résis­tance aux chocs IK
      IK10
    Equi­pe­ment
    • Nombre d'ou­ver­tures pour plaques à bride
      0
    • Nombre rangées
      3
    Instal­la­tion, montage
    • Montage
      En saillie
    • Adapté à un usage exté­rieur
      Oui
    Matière
    • Couleur
      Gris clair
    • Code RAL
      7035
    • Trai­te­ment de surface
      Non traité
    • Matière
      Poly­ester renforcé de fibres de verre
    Cache, porte
    • Nombre de portes
      1
    • Nombre de serrure de la porte
      2
    • Couver­cle/­porte trans­pa­rent(e)
      Non
    • Type de porte
      Porte simple
    Courant élec­trique
    • Courant assigné nominal
      125 A

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Sans halogène Oui

    Attestations et documents

    PEP - Steel enclosure, Orion.Plus, plain door 650x500x200 mm (english)
    PDF
    3,44 MB
    Déclaration REACH FL209B
    PDF
    Rapport RoHS FL209B
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image FL209B | Hager Suisse

      Image produit FL209B

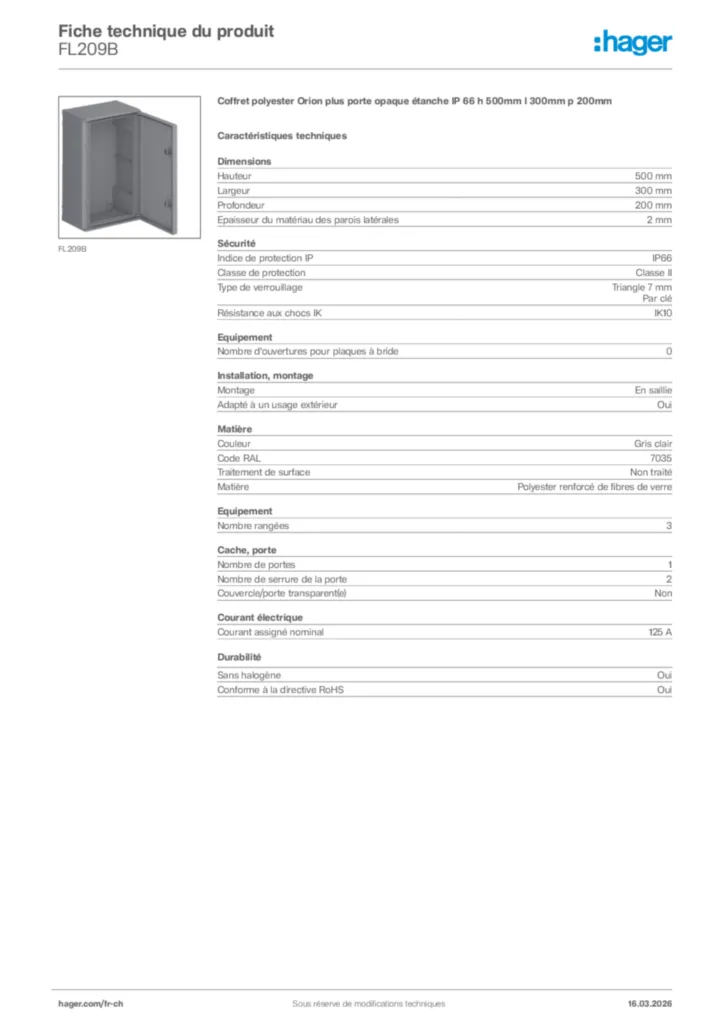

    • Fiche technique

      Image Hager Fiche technique du produit FL209B | Hager Suisse

      Hager Fiche technique du produit FL209B

      Coffret polyester Orion plus porte opaque étanche IP 66 h 500mm l 300mm p 200mm

      PDF

    • Guide d'installation

      Image 6L488400_6 (Orion Plus) | Hager Suisse

      6L488400_6 (Orion Plus)

      Guide d'installation International 2020-02-10

      PDF
      13,92 MB

    • BIM Objets Revit

      Image Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - English - Hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - English - Hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit en-GB 2020-01-01

      RFA
      1,86 MB
      Image Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - English - Non hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - English - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit en-GB 2020-01-01

      RFA
      1,91 MB
      Image Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - French - Hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - French - Hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit fr-FR 2020-01-01

      RFA
      1,87 MB
      Image Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - French - Non hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - French - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit fr-FR 2020-01-01

      RFA
      1,91 MB
      Image Range : Orion Plus. Enclosure - IP66 - Class II - Depth 200 mm - German - Hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Orion Plus. Enclosure - IP66 - Class II - Depth 200 mm - German - Hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit de-DE 2020-01-01

      RFA
      1,87 MB
      Image Range : Orion Plus. Enclosure - IP66 - Class II - Depth 200 mm - German - Non hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Orion Plus. Enclosure - IP66 - Class II - Depth 200 mm - German - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit de-DE 2020-01-01

      RFA
      1,91 MB
      Image Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - Italian - Hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - Italian - Hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit it-IT 2024-01-18

      RFA
      1,87 MB
      Image Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - Italian - Non hosted family - REVIT Family 2020 - V2022 | Hager Suisse

      Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - Italian - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets Revit it-IT 2024-01-18

      RFA
      1,91 MB

    • Fiche technique

      Image UK_HAGER_TDS_OrionPlusGRP.pdf | Hager Suisse

      UK_HAGER_TDS_OrionPlusGRP.pdf

      Technical data sheet including torque settings and dimension for our Orion Plus GRP Enclosure.

      PDF
      167,16 kB

    • Déclaration de conformité

      Image Declaration | Hager Suisse

      Declaration

      Déclaration de conformité International 2022-07-06

      PDF
      195,93 kB
      Image Declaration | Hager Suisse

      Declaration

      Déclaration de conformité International 2022-02-24

      PDF
      818,77 kB
    Plus de téléchargements
