Coffret AP Hager Orion.Plus acier 600×1250×250mm IP65 SKI panneton double grc FL129A
EAN
3250610670576
E-nr.
834 301 196
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Indication de commande : Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.
Complétez votre système
Accessoires optionnels
-
Module de distribution pour appareils montés en série 6 produit(s) disponible(s) -
Porte/panneau de commande 1 produit(s) disponible(s) -
Plaque de montage pour coffret de distribution 11 produit(s) disponible(s) -
Rail de montage 2 produit(s) disponible(s) -
Composants plaque et plastrons 6 produit(s) disponible(s) -
Clé de boîtier/d'armoire 1 produit(s) disponible(s)
Complétez votre système
-
FL999A
Kit, orion plus, pour MCB 8x26 DIN
219.00 CHF / pc.* -
FL373AKit système, orion plus, MCCB, 125/160A, système C, 300x600mm
61.30 CHF / pc.* -
FL380AHKit système, orion plus, MCCB, 250A, système C, 200x600mm
59.50 CHF / pc.* -
FL364AKit system, orion plus, MCB, 150x600mm
30.90 CHF / pc.* -
FL368AKit system, orion plus, MCB, 200x600mm
20.00 CHF / pc.* -
FL369AKit système, orion plus, MCB, 200x800mm
22.00 CHF / pc.*
-
FL418A
Plaque de montage, orion.plus, 1230x543x2mm, en tôle d'acier
107.50 CHF / pc.* -
FL432APlaque de montage, orion.plus, 1185x545x6mm, isolée
157.00 CHF / pc.* -
FL482APlaque de montage, orion.plus, 1230x543x2mm, en tôle d'acier
77.30 CHF / pc.* -
FL316APlaque de montage partielle, orion plus, réglable, 404x145mm
35.85 CHF / pc.* -
FL317APlaque de montage partielle, orion plus, réglable, 604x145mm
39.60 CHF / pc.* -
FL326APlaques de montage partielle, orion plus, réglable, 404x195mm
34.30 CHF / pc.* -
FL327APlaque de montage partielle, orion plus, réglable, 604x195mm
38.05 CHF / pc.* -
FL336APlaque de montage partielle, orion plus, réglable, 404x295mm
50.10 CHF / pc.* -
FL337APlaque de montage partielle, orion plus, réglable, 604x295mm
64.60 CHF / pc.* -
FL346APlaque de montage partielle, orion plus, réglable, 404x395mm
49.45 CHF / pc.* -
FL347APlaque de montage partielle, orion plus, réglable, 300x500mm
55.40 CHF / pc.*
-
FL502A
Kit bornier Orion plus rails DIN réglables l 600 mm
38.10 CHF / pc.* -
FL468ADiffusion de rail support, orion plus, 1250mm, système C
106.00 CHF / pc.*
-
FL714E
Plastron plein Orion plus modulaire en matière isolante h 150mm l 600mm
22.55 CHF / pc.* -
FL704EPlaque modulaire, orion plus, isolée, coffret métallique, 50x600mm
13.50 CHF / pc.* -
FL724EPlaque modulaire, orion plus, pleine, 200x600mm, insulée
20.75 CHF / pc.* -
FL734EPlaque de montage, orion plus, fixée, pour coffret métallique, 300x600mm
45.60 CHF / pc.* -
FL240ZFentes de ventaliation, orion plus, 120x120mm
7.60 CHF / pc.* -
FL241ZFentes de ventalisation, orion plus, 160x160mm
9.15 CHF / pc.*
-
FL99Z
Clé inserte, orion plus, polyester, RAL7046
3.30 CHF / pc.*
-
FL216ZVentilateur IP54 230VAC 520m3/h h 325mm l 325mm RAL 7035
296.00 CHF / pc.* -
FL214ZVentilateur IP54 230VAC 190m3/h h 250mm l 250mm RAL 7035
192.50 CHF / pc.* -
FL212ZVentilateur IP54 230VAC 115m3/h h 250mm l 250mm RAL 7035
147.00 CHF / pc.* -
FL210ZVentilateur IP54 230VAC 53m3/h h 150mm l 150mm RAL 7035
169.00 CHF / pc.* -
FL208Z153.00 CHF / pc.*
-
FL218Z36.30 CHF / pc.*
-
FL259ZThermostat pour ventilateur IP20 h 68mm l 29mm p 45mm
38.15 CHF / pc.* -
FL252ZChauffage, quadro system, 15W, 230V, AC/DC
87.90 CHF / pc.* -
FL253ZChauffage, quadro system, 30W, 230V, AC/DC
117.50 CHF / pc.* -
FL254ZChauffage, quadro system, 45W, 230V, AC/DC
67.90 CHF / pc.* -
FL255ZChauffage, quadro system, 80W, 230V, AC/DC
101.10 CHF / pc.* -
FL256ZChauffage, quadro system, 150W, 230V, AC/DC
142.50 CHF / pc.*
-
FL258ZThermostat, quadro system, pour chauffage, 10A, 230V, AC
38.15 CHF / pc.*
-
FL96ZPoignée Orion plus avec clé n427 RAL7046
12.10 CHF / pc.* -
FL95ZJeu de 2 serrures Orion plus double barre 3mm avec cle metallique
9.90 CHF / pc.* -
FL93ZInsert triangle, orion plus, 2pièces, 8mm
9.90 CHF / pc.* -
FL80ZJeu de 2 serrures Orion plus à carré mâle 8mm avec 1 clé métallique
9.95 CHF / pc.* -
FL82ZFermeture, oroin plus, 6mm, carrée, 2 pièces
8.80 CHF / pc.* -
FL83ZInsert caré, orion plus, 2 pièces, 6mm
5.20 CHF / pc.*
-
FL670AKit d'association verticale Orion plus
17.30 CHF / pc.* -
FL450AEquerres de fixation Orion plus +vis p montage plaques sur glissières latérales
8.65 CHF / pc.* -
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
2.90 CHF / pc.* -
FL863ZPattes de fixation murale Univers livrées avec vis de fixation M6x12 synthétique
10.60 CHF / pc.*
-
FL98ZSerrure Orion plus avec 2 clés EK333 pour coffret H≥1150
21.30 CHF / pc.* -
FL97ZJeu de 2 serrures Orion plus double barre 8mm p coffret ≥ 800 + clé polyester
9.85 CHF / pc.* -
FL94ZInsert triangle, orion plus, 8mm
9.00 CHF / pc.* -
FL81ZJeu de 2 serrures Orion plus à carré mâle 8mm p coffret ≤ 800 + clé polyester
10.15 CHF / pc.*
-
FZ818Porte-document, platique, DIN A4, adhéKVS
17.05 CHF / pc.*
Caractéristiques techniques
Dimensions
-
Hauteur1250 mm
-
Largeur600 mm
-
Profondeur300 mm
-
Epaisseur du matériau des parois latérales1,20 mm
Sécurité
-
Indice de protection IPIP65
-
Classe de protectionClasse I
-
Type de verrouillageTriangle 7 mm, Par clé
-
Résistance aux chocs IKIK10
Equipement
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre rangées8
Installation, montage
-
MontageMontage mural
-
Adapté à un usage extérieurNon
Matière
-
CouleurGris clair
-
Code RAL7035
-
Traitement de surfaceThermolaquage
-
MatièreAcier
Cache, porte
-
Nombre de portes1
-
Couvercle/porte transparent(e)Non
Courant électrique
-
Courant assigné nominal250 A
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit FL129A
-

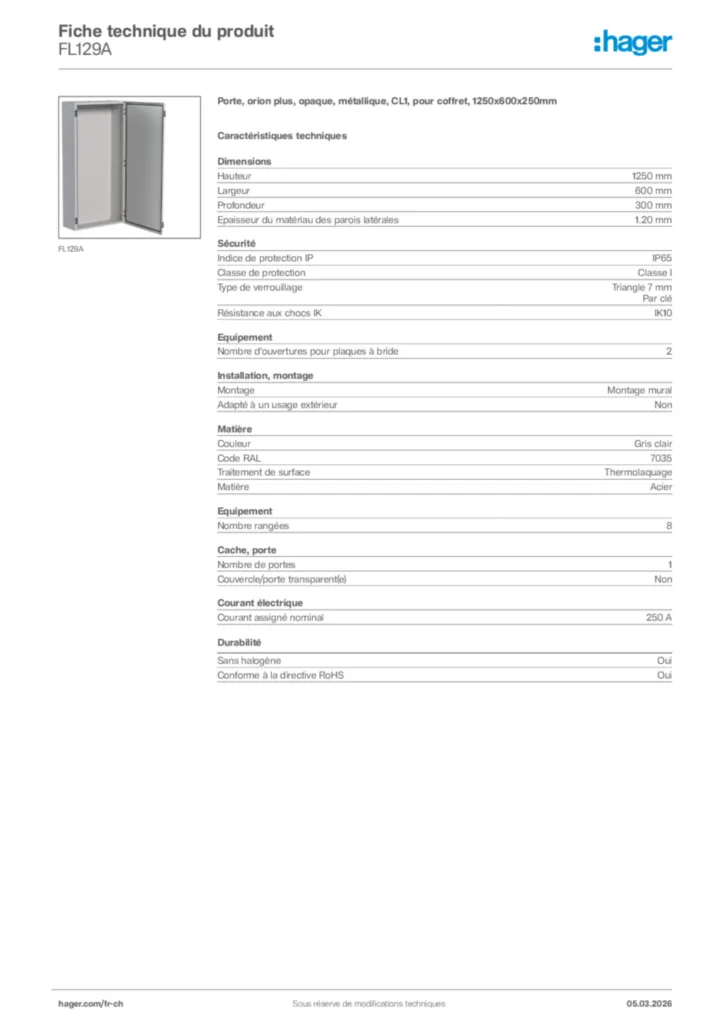

Fiche technique
Hager Fiche technique du produit FL129A
Porte, orion plus, opaque, métallique, CL1, pour coffret, 1250x600x250mm
PDF -
Guide d'installation
Guide d'installation International 2023-02-16
PDF32,87 MB
Instruction sheet
Guide d'installation International 2020-11-10
PDF32,87 MB -
BIM Objets Revit
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 300 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,29 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 300 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,37 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 300 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,30 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 300 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,38 MB
Range : Orion Plus. Enclosure - IP65 - Class I - Steel enclosure - Depth 300 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,30 MB
Range : Orion Plus. Enclosure - IP65 - Class I - Steel enclosure - Depth 300 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,38 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 300 mm - Italian - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,30 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 300 mm - Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,38 MB -
Déclaration de conformité
EU Declaration of Conformity_24.3441.06.24
Déclaration de conformité en-GB 2024-06-26
PDF254,37 kB
UKCA Declaration of Conformity_24.3313.06.24
Déclaration de conformité en-US 2024-06-26
PDF259,47 kB
