Contacteur de puissance Hager 4P 1160A à AC-1 tension de bobine 24VDC

EVN160E

  • Disjonc­teurs, inter­rup­teurs et appa­reils de protec­tion

Contacteur de puissance Hager 4P 1160A à AC-1 tension de bobine 24VDC EVN160E

EAN
3250612230266
E-nr.
507 476 174
VPE
1 pc.
Groupe de rabais
31
Prix*
495,00 CHF
/ pc. *
495.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

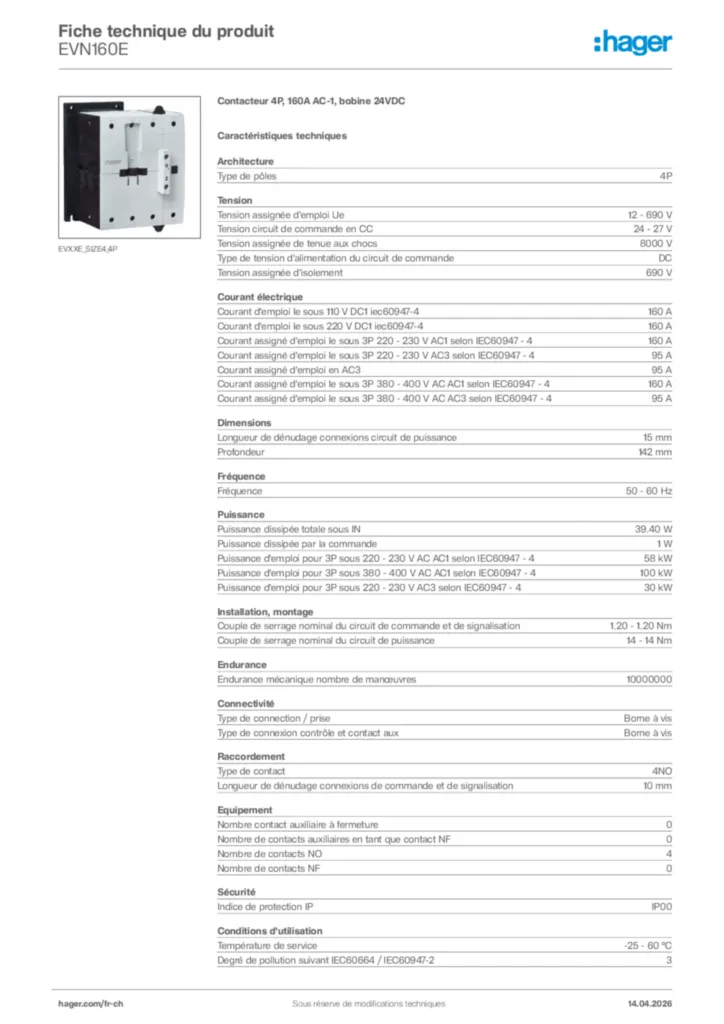

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Contact auxi­liaire pour tableau de distri­bu­tion 2 produit(s) disponible(s)
  • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)

Complétez votre système

  • Contact auxi­liaire pour tableau de distri­bu­tion
  • Acces­soires méca­niques pour appa­reillage basse tension
  • EVA003

    Bloc de contacts auxiliaires 1NO+1NC pour EV040-170,EVN063-
    8.45 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • EVA004

    Bloc de contacts auxiliaires 2NO+2NC pour EV040-170,EVN063-
    15.35 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • EVA104

    Inter verrouillage pour EV080-170, EVN125-200
    108.50 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Archi­tec­ture
  • Type de pôles
    4P
Tension
  • Tension assi­gnée d'em­ploi Ue
    690 - 690 V
  • Tension circuit de commande en CC
    24 - 27 V
  • Tension assi­gnée de tenue aux chocs
    8000 V
  • Type de tension d'ali­men­ta­tion du circuit de commande
    DC
  • Tension assi­gnée d'iso­le­ment
    690 V
Courant élec­trique
  • Courant d'em­ploi Ie sous 110 V DC1 iec60947-4
    160 A
  • Courant d'em­ploi Ie sous 220 V DC1 iec60947-4
    160 A
  • Courant assigné d'em­ploi Ie sous 3P 220 - 230 V AC1 selon IEC60947 - 4
    160 A
  • Courant assigné d'em­ploi Ie sous 3P 220 - 230 V AC3 selon IEC60947 - 4
    95 A
  • Courant assigné d'em­ploi en AC3
    95 - 95 A
  • Courant assigné d'em­ploi Ie sous 3P 380 - 400 V AC AC1 selon IEC60947 - 4
    160 A
  • Courant assigné d'em­ploi Ie sous 3P 380 - 400 V AC AC3 selon IEC60947 - 4
    95 A
Dimen­sions
  • Longueur de dénu­dage connexions circuit de puis­sance
    15 mm
  • Profon­deur
    142 mm
Fréquence
  • Fréquence
    50 - 60 Hz
Puis­sance
  • Puis­sance dissipée totale sous IN
    39,40 W
  • Puis­sance dissipée par la commande
    1 W
  • Puis­sance d'em­ploi pour 3P sous 220 - 230 V AC AC1 selon IEC60947 - 4
    58 kW
  • Puis­sance d'em­ploi pour 3P sous 380 - 400 V AC AC1 selon IEC60947 - 4
    100 kW
  • Puis­sance d'em­ploi pour 3P sous 220 - 230 V AC3 selon IEC60947 - 4
    30 kW
Instal­la­tion, montage
  • Couple de serrage nominal du circuit de commande et de signa­li­sa­tion
    1,20 - 1,20 Nm
  • Couple de serrage nominal du circuit de puis­sance
    14 - 14 Nm
Endu­rance
  • Endu­rance méca­nique nombre de manœuvres
    10000000
Connec­ti­vité
  • Type de connec­tion / prise
    Borne à vis
  • Type de connexion contrôle et contact aux
    Borne à vis
Raccor­de­ment
  • Type de contact
    4NO
  • Longueur de dénu­dage connexions de commande et de signa­li­sa­tion
    10 mm
Equi­pe­ment
  • Nombre contact auxi­liaire à ferme­ture
    0
  • Nombre de contacts auxi­liaires en tant que contact NF
    0
  • Nombre de contacts NO
    4
  • Nombre de contacts NF
    0
Sécu­rité
  • Indice de protec­tion IP
    IP00
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 60 °C
  • Degré de pollu­tion suivant IEC60664 / IEC60947-2
    3
  • Tempé­ra­ture de stocka­ge/­trans­port
    -40 - 80 °C

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui

Attestations et documents

REACH declaration EVN160E (english)
PDF
103,10 kB
RoHS declaration EVN160E (english)
PDF
103,59 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image EVN160E | Hager Suisse

    Image produit EVN160E

  • Manuel

    Image Brochure pour contacteurs / interrupteurs de protection moteur (DE, 2021-11) | Hager Suisse

    Brochure pour contacteurs / interrupteurs de protection moteur (DE, 2021-11)

    Manuel de-DE 2021-11-24

    PDF
    28,02 MB
    Image Manuel en-GB 2025-04-10 | Hager Suisse

    Manuel en-GB 2025-04-10

    PDF
    4,12 MB

  • Brochures techniques & CCTP

    Image Brochure for contactors / motor protection switches (FR, 2021-11) | Hager Suisse

    Brochure for contactors / motor protection switches (FR, 2021-11)

    Brochures techniques & CCTP fr-FR 2022-02-02

    PDF
    28,12 MB

  • Déclaration de conformité

    Image Declaration Of Conformity | Hager Suisse

    Declaration Of Conformity

    Déclaration de conformité en-GB 2023-12-12

    PDF
    421,30 kB
    Image Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications | Hager Suisse

    Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

    Déclaration de conformité International 2021-03-01

    PDF
    60,48 kB
Plus de téléchargements

  • Pour obtenir le certificat REACH de ce produit

    contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
