    Contacteur de puissance Hager
    EAN
    3250612236374
    E-nr.
    507 476 584
    VPE
    1 pc.
    Groupe de rabais
    31
    • Contac­­teurs de puis­­sance

    Contacteur de puissance Hager 4P+1 F 32A à AC-1 tension de bobine 24VDC EVN03210E

    Prix*
    91.50 CHF
    / pc. *
    91.50 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Contacteur de puissance Hager 4P+1 F 32A à AC-1 tension de bobine 24VDC

    EVN03210E

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

    • Contact auxi­liaire pour tableau de distri­bu­tion 6 produit(s) disponible(s)
    • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)

    Complétez votre système

    • Contact auxi­liaire pour tableau de distri­bu­tion
    • Acces­soires méca­niques pour appa­reillage basse tension
    • EVA001

      Bloc de contacts auxiliaires 1NO+1NC pour EV007-38, EVN022-45
      8.55 CHF  / pc.*
    • EVA002

      Bloc de contacts auxiliaires 2NO+2NC pour EV007-38, EVN022-45
      15.50 CHF  / pc.*
    • EVA005

      Bloc de contacts auxiliaires 1NO+1NC pour EV007-38, EVN022-45
      8.55 CHF  / pc.*
    • EVA006

      Bloc de contacts auxiliaires 4NO pour EV007-38, EVN022-45
      15.50 CHF  / pc.*
    • EVA007

      Bloc de contacts auxiliaires 2NO+2NC pour EV007-38, EVN022-45
      15.50 CHF  / pc.*
    • EVA008

      Bloc de contacts auxiliaires 4NC pour EV007-38, EVN022-45
      15.50 CHF  / pc.*
    • EVA102

      Inter verrouillage pour EV018-38, EVN032-45
      8.65 CHF  / pc.*

    Caractéristiques techniques

    Archi­tec­ture
    • Type de pôles
      4P
    Tension
    • Tension assi­gnée d'em­ploi Ue
      12 - 690 V
    • Tension circuit de commande en CC
      24 - 27 V
    • Tension assi­gnée de tenue aux chocs
      8000 V
    • Type de tension d'ali­men­ta­tion du circuit de commande
      DC
    • Tension assi­gnée d'iso­le­ment
      690 V
    Courant élec­trique
    • Courant d'em­ploi Ie sous 110 V DC1 iec60947-4
      32 A
    • Courant d'em­ploi Ie sous 220 V DC1 iec60947-4
      32 A
    • Courant assigné d'em­ploi Ie sous 3P 220 - 230 V AC1 selon IEC60947 - 4
      32 A
    • Courant assigné d'em­ploi Ie sous 3P 220 - 230 V AC3 selon IEC60947 - 4
      18 A
    • Courant assigné d'em­ploi en AC3
      18 A
    • Courant assigné d'em­ploi Ie sous 3P 380 - 400 V AC AC1 selon IEC60947 - 4
      32 A
    • Courant assigné d'em­ploi Ie sous 3P 380 - 400 V AC AC3 selon IEC60947 - 4
      18 A
    Dimen­sions
    • Longueur de dénu­dage connexions circuit de puis­sance
      10 mm
    • Profon­deur
      98 mm
    Fréquence
    • Fréquence
      50 - 60 Hz
    Puis­sance
    • Puis­sance dissipée totale sous IN
      7,50 W
    • Puis­sance dissipée par la commande
      0,90 W
    • Puis­sance d'em­ploi pour 3P sous 220 - 230 V AC AC1 selon IEC60947 - 4
      12 kW
    • Puis­sance d'em­ploi pour 3P sous 380 - 400 V AC AC1 selon IEC60947 - 4
      20 kW
    • Puis­sance d'em­ploi pour 3P sous 220 - 230 V AC3 selon IEC60947 - 4
      5 kW
    Instal­la­tion, montage
    • Couple de serrage nominal du circuit de commande et de signa­li­sa­tion
      1,20 - 1,20 Nm
    • Couple de serrage nominal du circuit de puis­sance
      3 - 3 Nm
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    • Type de connexion contrôle et contact aux
      Borne à vis
    Raccor­de­ment
    • Type de contact
      4F+1 auxil. F S
    • Longueur de dénu­dage connexions de commande et de signa­li­sa­tion
      10 mm
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      0,75 - 16 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      0,75 - 4 mm²
    Equi­pe­ment
    • Nombre contact auxi­liaire à ferme­ture
      1
    • Nombre de contacts auxi­liaires en tant que contact NF
      0
    • Nombre de contacts NO
      4
    • Nombre de contacts NF
      0
    Sécu­rité
    • Indice de protec­tion IP
      IP00
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 60 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      3
    • Tempé­ra­ture de stocka­ge/­trans­port
      -40 - 80 °C

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui

    Attestations et documents

    PEP - Power contactor 4P, 125A on AC-1, 230 VAC (English)
    PDF
    372,49 kB
    Hager REACH declaration EVN03210E
    PDF
    Hager RoHS report EVN03210E
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image EVN03210E | Hager Suisse

      Image produit EVN03210E

    • Fiche technique

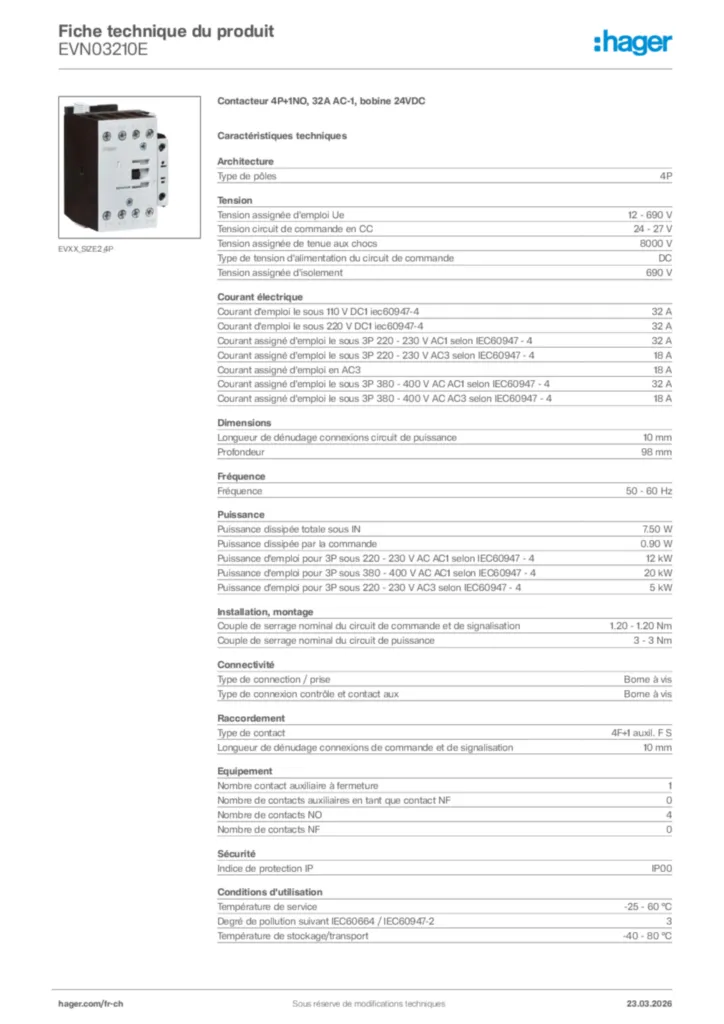

      Image Hager Fiche technique du produit EVN03210E | Hager Suisse

      Hager Fiche technique du produit EVN03210E

      Contacteur 4P+1NO, 32A AC-1, bobine 24VDC

      PDF

    • Manuel

      Image Brochure pour contacteurs / interrupteurs de protection moteur (DE, 2021-11) | Hager Suisse

      Brochure pour contacteurs / interrupteurs de protection moteur (DE, 2021-11)

      Manuel de-DE 2021-11-24

      PDF
      28,02 MB
      Image Manuel en-GB 2025-04-10 | Hager Suisse

      Manuel en-GB 2025-04-10

      PDF
      4,12 MB

    • Brochures techniques & CCTP

      Image Brochure for contactors / motor protection switches (FR, 2021-11) | Hager Suisse

      Brochure for contactors / motor protection switches (FR, 2021-11)

      Brochures techniques & CCTP fr-FR 2022-02-02

      PDF
      28,12 MB

    • Déclaration de conformité

      Image Declaration Of Conformity | Hager Suisse

      Declaration Of Conformity

      Déclaration de conformité en-GB 2023-12-12

      PDF
      421,30 kB
      Image Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications | Hager Suisse

      Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

      Déclaration de conformité International 2021-03-01

      PDF
      60,48 kB
