Contacteur pour charge lampes Hager
EAN
3250612236299
E-nr.
507 476 394
VPE
1 pc.
Groupe de rabais
31
Contacteur pour charge lampes Hager 3P 21A à AC-5b tension de bobine 24VAC EVL021D
Prix*
75.40 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Contact auxiliaire pour tableau de distribution 6 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Complétez votre système
-
EVA001Bloc de contacts auxiliaires 1NO+1NC pour EV007-38, EVN022-45
8.85 CHF / pc.* -
EVA002Bloc de contacts auxiliaires 2NO+2NC pour EV007-38, EVN022-45
16.00 CHF / pc.* -
EVA005Bloc de contacts auxiliaires 1NO+1NC pour EV007-38, EVN022-45
8.85 CHF / pc.* -
EVA006
Bloc de contacts auxiliaires 4NO pour EV007-38, EVN022-45
16.00 CHF / pc.* -
EVA007Bloc de contacts auxiliaires 2NO+2NC pour EV007-38, EVN022-45
16.00 CHF / pc.* -
EVA008Bloc de contacts auxiliaires 4NC pour EV007-38, EVN022-45
16.00 CHF / pc.*
-
EVA102
Inter verrouillage pour EV018-38, EVN032-45
8.95 CHF / pc.*
Caractéristiques techniques
Tension
-
Tension assignée d'emploi Ue690 - 690 V
-
Type de tension d'alimentationAC
-
Type de tension d'alimentation du circuit de commandeAC
-
Tension assignée d'isolement690 V
-
Tension circuit de commande en CA24 - 24 V
-
Tension assignée de tenue aux chocs8000 V
Courant électrique
-
Courant assigné d'emploi en AC140 A
-
Courant assigné à 40°C selon IEC6094740 A
-
Courant d'emploi Ie sous 230 V AC5a IEC60947-418 A
-
Courant d'emploi Ie sous 230 V AC5b IEC60947-421 A
-
Courant d'emploi Ie sous 400 V AC5a IEC60947-418 A
-
Courant d'emploi Ie sous 400 V AC5b IEC60947-421 A
-
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC1 selon IEC60947 - 440 A
Dimensions
-
Hauteur85 mm
-
Largeur45 mm
-
Profondeur138 mm
-
Longueur de dénudage connexions circuit de puissance10 mm
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN12,90 W
-
Puissance dissipée par contact10,80 W
-
Puissance dissipée par la commande2,10 W
Installation, montage
-
Couple de serrage nominal du circuit de commande et de signalisation1,20 - 1,20 Nm
-
Couple de serrage nominal du circuit de puissance3,20 - 3,20 Nm
Valeur de résistance
-
Impédance par pôle0
Endurance
-
Endurance électrique en nombre de cycles10000
Connectivité
-
Type de connection / priseBorne à vis
Raccordement
-
Type de contact3NO
-
Longueur de dénudage connexions de commande et de signalisation10 mm
-
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75 - 4 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple0,75 - 16 mm²
Equipement
-
Nombre contact auxiliaire à fermeture0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre de contacts NO3
-
Nombre de contacts NF0
Sécurité
-
Indice de protection IPIP00
Conditions d'utilisation
-
Température de service-25 - 60 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
-
Altitude2000 m
-
Température de stockage/transport-40 - 80 °C
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit EVL021D
-

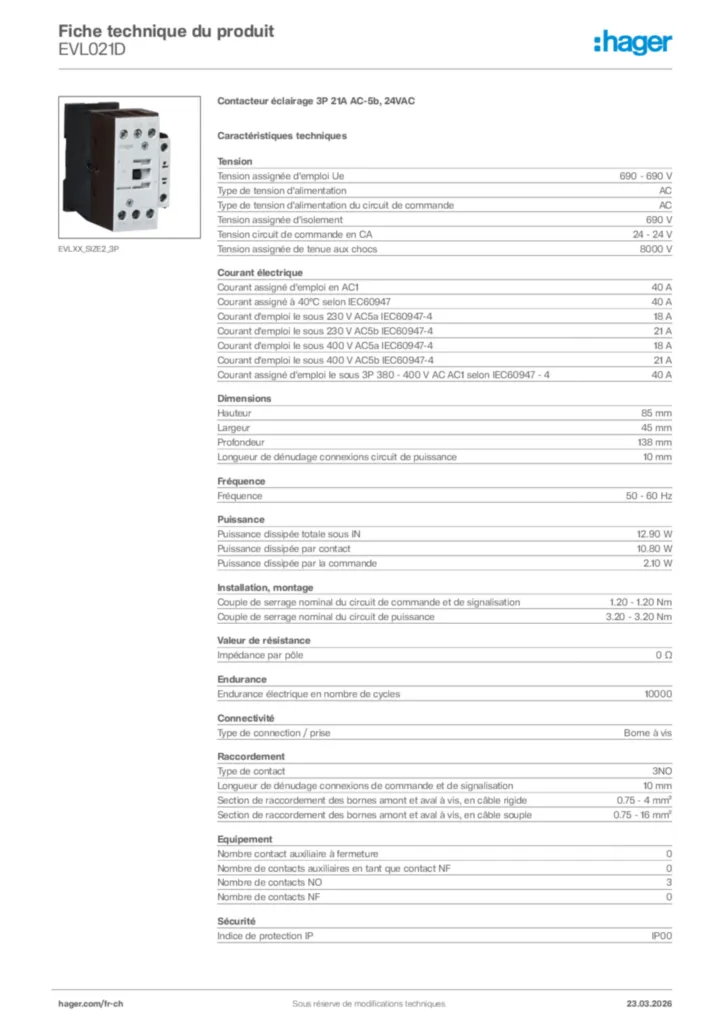

Fiche technique
Hager Fiche technique du produit EVL021D
Contacteur éclairage 3P 21A AC-5b, 24VAC
PDF -
Manuel
Brochure pour contacteurs / interrupteurs de protection moteur (DE, 2021-11)
Manuel de-DE 2021-11-24
PDF28,02 MB
Manuel en-GB 2025-04-10
PDF4,12 MB -
Brochures techniques & CCTP
Brochure for contactors / motor protection switches (FR, 2021-11)
Brochures techniques & CCTP fr-FR 2022-02-02
PDF28,12 MB -
Déclaration de conformité
Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications
Déclaration de conformité International 2021-03-01
PDF60,48 kB
Déclaration de conformité en-US 2026-07-15
PDF302,72 kB
