Contacteur de puissance Hager 3P+1 fermeur 32A à AC-3 tension de bobine 24VDC EV03210E

Name: EV03210E
Brand: Hager
SKU: EV03210E
Price: 136 CHF

Contacteur de puissance Hager

EAN

3250612236053

E-nr.

507 476 514

VPE

1 pc.

Groupe de rabais

Prix*

136.00 CHF

/ pc. *

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

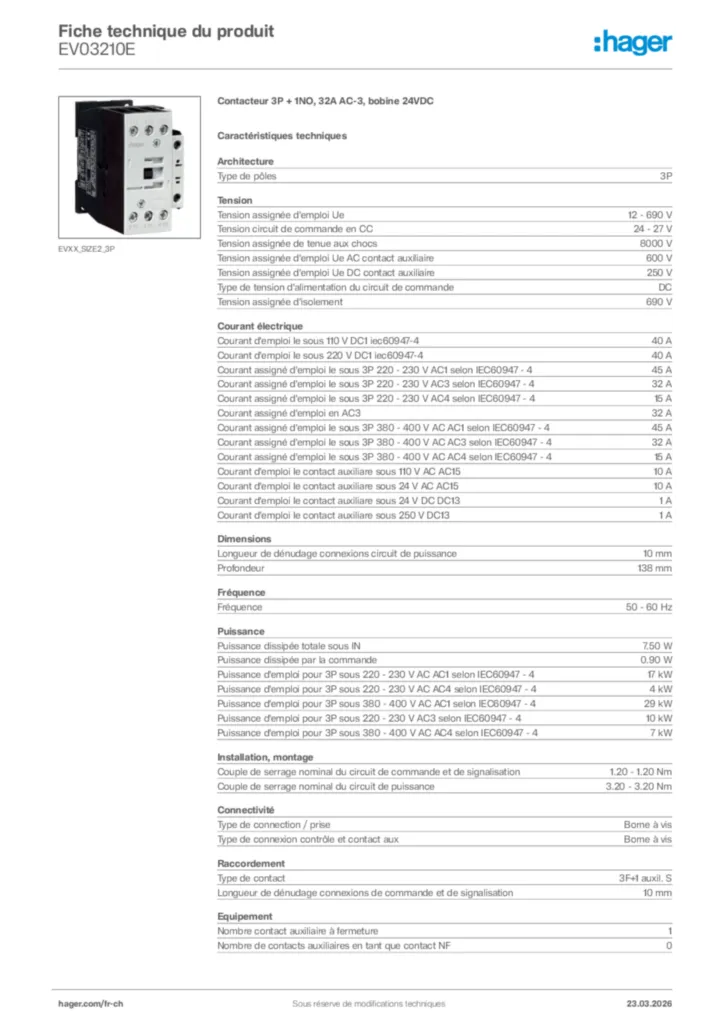

Télécharger la fiche produit

Complétez votre système

Adaptateur de câble auxiliaire 1 produit(s) disponible(s)
Relais thermique de protection contre les surcharges 5 produit(s) disponible(s)
Contact auxiliaire pour tableau de distribution 6 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P

Tension assignée d'emploi Ue

12 - 690 V
Tension circuit de commande en CC

24 - 27 V
Tension assignée de tenue aux chocs

8000 V
Tension assignée d'emploi Ue AC contact auxiliaire

600 V
Tension assignée d'emploi Ue DC contact auxiliaire

250 V
Type de tension d'alimentation du circuit de commande

DC
Tension assignée d'isolement

690 V

Courant d'emploi Ie sous 110 V DC1 iec60947-4

40 A
Courant d'emploi Ie sous 220 V DC1 iec60947-4

40 A
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC1 selon IEC60947 - 4

45 A
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC3 selon IEC60947 - 4

32 A
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC4 selon IEC60947 - 4

15 A
Courant assigné d'emploi en AC3

32 A
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC1 selon IEC60947 - 4

45 A
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC3 selon IEC60947 - 4

32 A
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC4 selon IEC60947 - 4

15 A
Courant d'emploi Ie contact auxiliare sous 110 V AC AC15

10 A
Courant d'emploi Ie contact auxiliare sous 24 V AC AC15

10 A
Courant d'emploi Ie contact auxiliare sous 24 V DC DC13

1 A
Courant d'emploi Ie contact auxiliare sous 250 V DC13

1 A

Longueur de dénudage connexions circuit de puissance

10 mm
Profondeur

138 mm

Fréquence

50 - 60 Hz

Puissance dissipée totale sous IN

7,50 W
Puissance dissipée par la commande

0,90 W
Puissance d'emploi pour 3P sous 220 - 230 V AC AC1 selon IEC60947 - 4

17 kW
Puissance d'emploi pour 3P sous 220 - 230 V AC AC4 selon IEC60947 - 4

4 kW
Puissance d'emploi pour 3P sous 380 - 400 V AC AC1 selon IEC60947 - 4

29 kW
Puissance d'emploi pour 3P sous 220 - 230 V AC3 selon IEC60947 - 4

10 kW
Puissance d'emploi pour 3P sous 380 - 400 V AC AC4 selon IEC60947 - 4

7 kW

Couple de serrage nominal du circuit de commande et de signalisation

1,20 - 1,20 Nm
Couple de serrage nominal du circuit de puissance

3,20 - 3,20 Nm

Type de connection / prise

Borne à vis
Type de connexion contrôle et contact aux

Borne à vis

Type de contact

3F+1 auxil. S
Longueur de dénudage connexions de commande et de signalisation

10 mm

Nombre contact auxiliaire à fermeture

1
Nombre de contacts auxiliaires en tant que contact NF

0
Nombre de contacts NO

3
Nombre de contacts NF

0

Indice de protection IP

IP00

Température de service

-25 - 60 °C
Degré de pollution suivant IEC60664 / IEC60947-2

3
Température de stockage/transport

-40 - 80 °C

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
