Contacteur AMD Hager ESD 24VAC 4 fermeur 0 ouvreur 25A 2UM ESD425
Contacteur AMD Hager ESD, tension d'actionnement nominale 24 V, type de tension de la tension de commande AC, nombre de contacts fermeurs 4, nombre de contacts ouvreurs 0, courant de service assigné 25 A, largeur en unités de division 2
EAN
3250612400898
E-nr.
507 474 214
VPE
6 Pièces
Groupe de rabais
E2
Prix*
79.10 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
-
LZ060
Intercalaire de dissipation
1.45 CHF / pc.*
-
ESC080
Contact auxiliaire 6A, 1F+1O
28.40 CHF / pc.*
-
ESC002
Capot de plombage contacteur modulaire 2M
2.25 CHF / pc.*
Caractéristiques techniques
Raccordement
-
Type de contact4NO
-
Nombre de contacts4
-
Section de raccordement en câble souple1 - 6 mm²
-
Section de raccordement en câble rigide1 - 10 mm²
Courant électrique
-
Courant assigné nominal25 A
Capacité
-
Nombre de modules2
Fréquence
-
Fréquence50 - 50 Hz
Tension
-
Tension assignée de tenue aux chocs4000 V
-
Tension assignée d'isolement440 V
-
Tension assignée d'emploi Ue400 - 400 V
-
Tension circuit de commande en CA24 - 24 V
-
Tension circuit de commande en CC0 - 0 V
Conditions d'utilisation
-
Température de service-10 - 50 °C
-
Température de stockage/transport-40 - 80 °C
Usage
-
Catégorie d'emploiAC-7a/AC-7b
Endurance
-
Endurance mécanique nombre de manœuvres100000
-
Endurance électrique en nombre de cycles30000
Puissance
-
Puissance dissipée totale sous IN7,50 W
-
Consommation à l'appel21 VA
Dimensions
-
Hauteur83 mm
-
Largeur35,75 mm
-
Profondeur60 mm
Equipement
-
Nombre de contacts NO4
-
Nombre de contacts NF0
-
Avec interrupteur pour commutation manuelleNon
Installation, montage
-
Couple de serrage1,20 - 1,20 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit ESD425
-
Fiche technique
Hager Fiche technique du produit ESD425
Contacteur 25A, 4F, 24V
PDF -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -

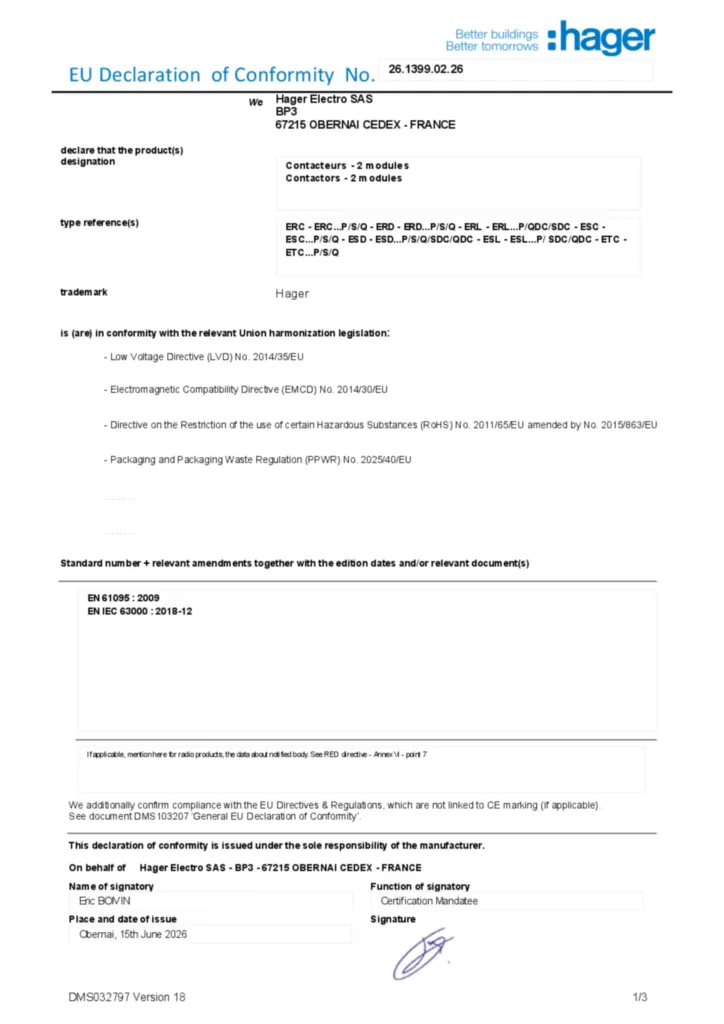

Déclaration de conformité
Declaration
Déclaration de conformité International 2021-09-23
PDF385,80 kB
