    Relais AMD Hager, tension de commande 1 24 V, type de tension de commande 1 AC, nombre de contacts fermeurs 1, nombre de contacts ouvreurs 1, nombre de contacts inverseurs 0, courant assigné 16 A, tension d'alimentation 230 V, type de tension de la tension d'alimentation AC, largeur en unités de division 1
    EAN
    3250612400508
    E-nr.
    505 425 040
    VPE
    12 Pièces
    Groupe de rabais
    E2
    • Relais d'ins­tal­la­tion, contac­teurs, déles­teurs et acces­soires

    Relais AMD Hager 24VAC 1 fermeur 1 ouvreur 0 inverseur 16A 230VAC 1UM ERD218

    Prix*
    63.10 CHF
    / pc. *
    63.10 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Relais AMD Hager 24VAC 1 fermeur 1 ouvreur 0 inverseur 16A 230VAC 1UM

    ERD218

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

    • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
    • Contact auxi­liaire pour tableau de distri­bu­tion 1 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)

    Complétez votre système

    • Acces­soires méca­niques pour appa­reillage basse tension
    • Contact auxi­liaire pour tableau de distri­bu­tion
    • Cache-­borne
    • LZ060

      Intercalaire de dissipation
      1.45 CHF  / pc.*
    • ESC080

      Contact auxiliaire 6A, 1F+1O
      28.95 CHF  / pc.*
    • ESC001

      Capot de plombage contacteur modulaire 1M
      1.90 CHF  / pc.*

    Caractéristiques techniques

    Raccor­de­ment
    • Type de contact
      1NO+1NF
    • Nombre de contacts
      2
    • Section de raccor­de­ment en câble souple
      1 - 6 mm²
    • Section de raccor­de­ment en câble rigide
      1 - 10 mm²
    Courant élec­trique
    • Courant assigné nominal
      16 A
    Capa­cité
    • Nombre de modules
      1
    Fréquence
    • Fréquence
      50 - 50 Hz
    Tension
    • Tension assi­gnée de tenue aux chocs
      4000 V
    • Tension assi­gnée d'iso­le­ment
      250 V
    • Tension assi­gnée d'em­ploi Ue
      230 - 230 V
    • Tension circuit de commande en CA
      24 - 24 V
    • Tension circuit de commande en CC
      0 - 0 V
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -10 - 50 °C
    • Tempé­ra­ture de stocka­ge/­trans­port
      -40 - 80 °C
    Usage
    • Caté­gorie d'em­ploi
      AC-7a/AC-7b
    Endu­rance
    • Endu­rance méca­nique nombre de manœuvres
      100000
    • Endu­rance élec­trique en nombre de cycles
      30000
    Puis­sance
    • Puis­sance dissipée totale sous IN
      2 W
    • Consom­ma­tion à l'appel
      10,70 VA
    Dimen­sions
    • Hauteur
      83 mm
    • Largeur
      17,85 mm
    • Profon­deur
      60 mm
    Equi­pe­ment
    • Nombre de contacts NO
      1
    • Nombre de contacts NF
      1
    • Avec inter­rup­teur pour commu­ta­tion manuelle
      Oui
    Instal­la­tion, montage
    • Couple de serrage
      1,20 - 1,20 Nm

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Document PEP en-GB 2025-07-24
    PDF
    3,90 MB
    Hager REACH declaration ERD218
    PDF
    Hager Rapport RoHS ERD218
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image ERD218 | Hager Suisse

      Image produit ERD218

    • Fiche technique

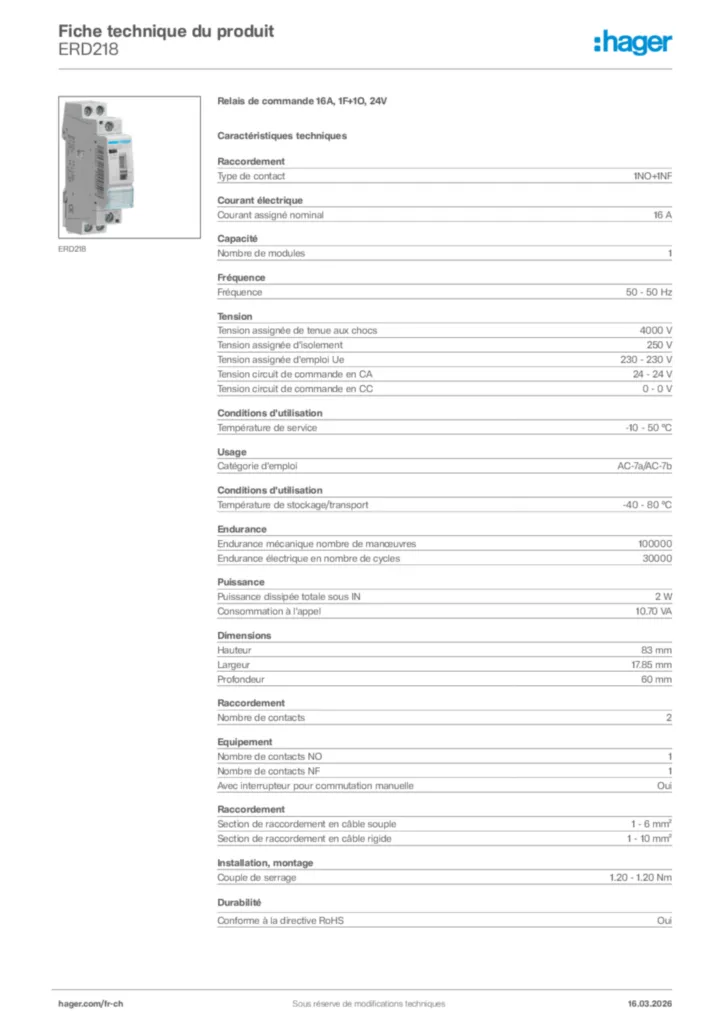

      Image Hager Fiche technique du produit ERD218 | Hager Suisse

      Hager Fiche technique du produit ERD218

      Relais de commande 16A, 1F+1O, 24V

      PDF

    • Annexe technique (produit unique)

      Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

      Annexe technique (produit unique) de-DE 2021-10-20

      PDF
      847,80 kB

    • Déclaration de conformité

      Image Declaration | Hager Suisse

      Declaration

      Déclaration de conformité International 2021-09-23

      PDF
      383,45 kB
      Image Declaration | Hager Suisse

      Declaration

      Déclaration de conformité International 2021-05-04

      PDF
      221,42 kB
    Plus de téléchargements
